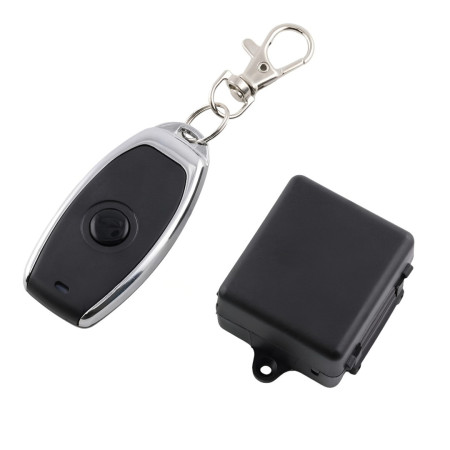

433 MHz RF dálkový ovladač s 1kanálovým relé přijímačem, 12 V DC

Bezdrátová sada pro dálkové spínání elektrických zařízení obsahuje 1kanálový RF přijímač a jeden ruční ovladač. Systém je určen pro ovládání reléového výstupu v aplikacích, jako je osvětlení, elektrické dveře, vrata, rolety nebo jiné spínané okruhy. Přijímač je napájen stejnosměrným napětím 12 V a využívá rádiovou komunikaci v pásmu 433 MHz.

Technické specifikace

• Typ sestavy: 1 přijímač + 1 dálkový ovladač
• Bezdrátová komunikace: RF
• Počet kanálů: 1
• Pracovní frekvence: 433 MHz
• Frekvence přijímače: 433,92 MHz
• Napájení přijímače: 12 V DC
• Kódování ovladače: 1527 learning code, EV1527
• Podporované režimy relé: momentary, toggle, latched, mix
• Rozměry přijímače: 46 × 38 × 17 mm
• Napájení ovladače: 3 V DC
• Pracovní proud ovladače: <25 mA
• Vysílací výkon ovladače: 10 mW
• Přenosová vzdálenost: 50 m ve volném prostoru
• Baterie ovladače: součástí
• Barva ovladače: černá
• Hmotnost balení: 30 g

Funkce a vlastnosti

• 1kanálový reléový přijímač pro bezdrátové spínání z kompatibilního RF ovladače
• Ruční ovladač s jedním tlačítkem
• Párování pomocí learning code
• Přijímač je osazen svorkovnicí pro napájení a připojení spínaného obvodu
• Plastové pouzdro přijímače chrání elektroniku při montáži
• Vhodné pro ovládání AC i DC zátěže v mezích uvedených na relé

Ideální pro

• Dálkové ovládání osvětlení
• Ovládání elektrických dveří a elektromagnetických zámků
• Spínání pohonů vrat a bran
• Ovládání rolet a automatických dveřních systémů
• Jednoduché bezdrátové spínání napájených okruhů

Obsah balení

• 1x 1kanálový reléový přijímač
• 1x dálkový ovladač

Proč zvolit tento produkt

• Kombinace přijímače a ovladače tvoří kompletní základní sadu pro jedno bezdrátově ovládané relé
• Podpora learning code umožňuje spárování kompatibilního ovladače se stejnou frekvencí
• Více režimů relé rozšiřuje možnosti použití podle charakteru řízeného zařízení
• Kompaktní rozměry přijímače usnadňují instalaci do zařízení nebo rozvodné krabice odpovídajících rozměrů

Pokyny k instalaci a provozu

• Před zapojením ověřte napájecí napětí přijímače a zapojení svorek.
• Při instalaci dodržte správné zapojení napájení 12 V DC a připojované zátěže.
• Přijímač instalujte do suchého prostředí a do polohy umožňující bezpečné vedení vodičů.
• Párování ovladače provádějte podle režimu learning code na přijímači.

Bezpečnostní upozornění

• Při připojení síťové zátěže 220 V AC hrozí úraz elektrickým proudem.
• Zapojení zařízení se síťovým napětím musí provádět osoba s odpovídající odbornou způsobilostí.
• Nesprávné zapojení může vést ke zkratu, poškození relé, přehřátí nebo poškození připojeného zařízení.
• Nepřekračujte spínací parametry uvedené přímo na relé.
• Před montáží, údržbou nebo změnou zapojení vždy odpojte napájení.
