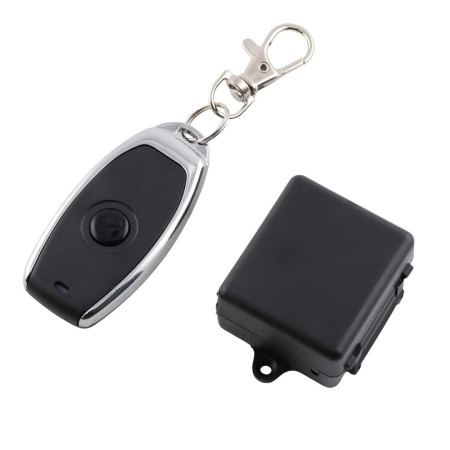

433 MHz RF daljinski upravljač s 1-kanalnim relejnim prijemnikom, 12 V DC

Bežični komplet za daljinsko upravljanje električnim uređajima uključuje 1-kanalni RF prijemnik i jedan ručni odašiljač. Sustav je dizajniran za upravljanje relejnim izlazom u primjenama kao što su rasvjeta, električna vrata, kapije, rolete ili drugi preklopni krugovi. Prijemnik se napaja s 12 V DC i koristi radio komunikaciju u frekvencijskom pojasu od 433 MHz.

Tehničke specifikacije

• Vrsta kompleta: 1 prijemnik + 1 daljinski upravljač
• Bežična komunikacija: RF
• Broj kanala: 1
• Radna frekvencija: 433 MHz
• Frekvencija prijemnika: 433,92 MHz
• Napajanje prijemnika: 12 V DC
• Kodiranje kontrolera: 1527 kod za učenje, EV1527
• Podržani načini rada releja: trenutni, preklopni, zaključani, miješani
• Dimenzije prijemnika: 46 × 38 × 17 mm
• Napajanje kontrolera: 3 V DC
• Radna struja regulatora: <25 mA
• Snaga prijenosa kontrolera: 10 mW
• Domet prijenosa: 50 m u slobodnom prostoru
• Baterija kontrolera: uključena
• Boja kontrolera: crna
• Težina pakiranja: 30 g

Funkcije i značajke

• 1-kanalni relejni prijemnik za bežično prebacivanje s kompatibilnog RF kontrolera
• Ručno upravljanje s jednom tipkom
• Uparivanje pomoću koda za učenje
• Prijemnik je opremljen terminalnim blokom za napajanje i spajanje preklopljenog strujnog kruga.
• Plastično kućište prijemnika štiti elektroniku tijekom instalacije
• Pogodno za upravljanje AC i DC opterećenjima unutar granica navedenih na releju

Idealno za

• Daljinsko upravljanje rasvjetom
• Upravljanje električnim vratima i elektromagnetskim bravama
• Prebacivanje pogona za vrata i kapije
• Upravljanje roletama i automatskim sustavima vrata
• Jednostavno bežično prebacivanje strujnih krugova pod naponom

Sadržaj paketa

• 1x 1-kanalni relejni prijemnik
• 1x daljinski upravljač

Zašto odabrati ovaj proizvod?

• Kombinacija prijemnika i kontrolera čini kompletan osnovni set za jedan bežično upravljani relej
• Podrška za učenje koda omogućuje uparivanje s kompatibilnim daljinskim upravljačem iste frekvencije
• Višestruki relejni načini rada proširuju mogućnosti korištenja prema prirodi kontroliranog uređaja
• Kompaktne dimenzije prijemnika olakšavaju ugradnju u uređaj ili razvodnu kutiju odgovarajućih dimenzija

Upute za instalaciju i uporabu

• Prije spajanja provjerite napon napajanja prijemnika i spojeve priključaka.
• Tijekom instalacije provjerite ispravan priključak napajanja od 12 V DC i priključenog opterećenja.
• Prijemnik postavite na suho mjesto i na mjesto koje omogućuje sigurno ožičenje.
• Uparite daljinski upravljač pomoću načina učenja koda na prijemniku.

Sigurnosna obavijest

• Postoji opasnost od strujnog udara prilikom spajanja na mrežno opterećenje od 220 V AC.
• Spajanje uređaja na mrežni napon mora izvršiti osoba s odgovarajućim stručnim kvalifikacijama.
• Nepravilno ožičenje može dovesti do kratkog spoja, oštećenja releja, pregrijavanja ili oštećenja spojenog uređaja.
• Ne prekoračujte parametre preklapanja navedene izravno na releju.
• Uvijek isključite napajanje prije montaže, održavanja ili promjena ožičenja.
