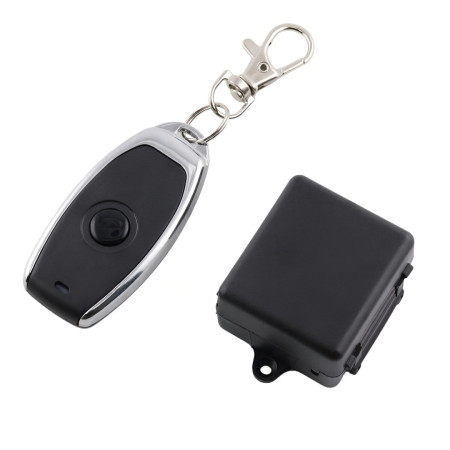

433 MHz RF daljinski upravljalnik z 1-kanalnim relejnim sprejemnikom, 12 V DC

Brezžični komplet za daljinsko preklapljanje električnih naprav vključuje 1-kanalni RF sprejemnik in en ročni oddajnik. Sistem je zasnovan za krmiljenje relejnega izhoda v aplikacijah, kot so razsvetljava, električna vrata, zapornice, rolete ali druga stikalna vezja. Sprejemnik se napaja z 12 V DC in uporablja radijsko komunikacijo v pasu 433 MHz.

Tehnične specifikacije

• Vrsta kompleta: 1 sprejemnik + 1 daljinski upravljalnik
• Brezžična komunikacija: RF
• Število kanalov: 1
• Delovna frekvenca: 433 MHz
• Frekvenca sprejemnika: 433,92 MHz
• Napajanje sprejemnika: 12 V DC
• Kodiranje krmilnika: učna koda 1527, EV1527
• Podprti načini releja: trenutni, preklopni, zapahnjeni, mešani
• Dimenzije sprejemnika: 46 × 38 × 17 mm
• Napajanje krmilnika: 3 V DC
• Delovni tok krmilnika: <25 mA
• Oddajna moč krmilnika: 10 mW
• Doseg prenosa: 50 m v prostem prostoru
• Baterija krmilnika: priložena
• Barva krmilnika: črna
• Teža paketa: 30 g

Funkcije in lastnosti

• 1-kanalni relejni sprejemnik za brezžično preklapljanje iz združljivega RF krmilnika
• Ročno upravljanje z enim gumbom
• Združevanje z uporabo učne kode
• Sprejemnik je opremljen s priključnim blokom za napajanje in priključitev stikalnega vezja.
• Plastično ohišje sprejemnika ščiti elektroniko med namestitvijo
• Primerno za krmiljenje AC in DC obremenitev znotraj omejitev, določenih na releju

Idealno za

• Daljinsko upravljanje razsvetljave
• Krmiljenje električnih vrat in elektromagnetnih ključavnic
• Preklapljanje pogonov vrat in zapornic
• Krmiljenje rolet in avtomatskih vrat
• Preprosto brezžično preklapljanje napajanih tokokrogov

Vsebina paketa

• 1x 1-kanalni relejni sprejemnik
• 1x daljinski upravljalnik

Zakaj izbrati ta izdelek?

• Kombinacija sprejemnika in krmilnika tvori celoten osnovni komplet za en brezžično krmiljen rele
• Podpora za učenje kode omogoča seznanjanje z združljivim daljinskim upravljalnikom z isto frekvenco
• Več načinov releja širi možnosti uporabe glede na naravo krmiljene naprave
• Kompaktne dimenzije sprejemnika omogočajo enostavno namestitev v napravo ali razvodno omarico ustreznih dimenzij

Navodila za namestitev in uporabo

• Pred priključitvijo preverite napajalno napetost sprejemnika in povezave priključkov.
• Med namestitvijo zagotovite pravilno priključitev 12 V DC napajanja in priključene obremenitve.
• Sprejemnik namestite v suhem okolju in na mestu, ki omogoča varno ožičenje.
• Daljinski upravljalnik seznanite z načinom učenja kode na sprejemniku.

Varnostno obvestilo

• Pri priklopu na omrežno napetost 220 V AC obstaja nevarnost električnega udara.
• Priključitev naprave na omrežno napetost mora izvesti oseba z ustreznimi strokovnimi kvalifikacijami.
• Nepravilna vezava lahko povzroči kratek stik, poškodbo releja, pregrevanje ali poškodbo priključene naprave.
• Ne prekoračite preklopnih parametrov, ki so navedeni neposredno na releju.
• Pred montažo, vzdrževanjem ali spremembami ožičenja vedno izklopite napajanje.
