USB-C-Lademodul 3,7V für Li-Pol und 18650 Akkus, mit Schutz
zoom_out_map
chevron_left chevron_right

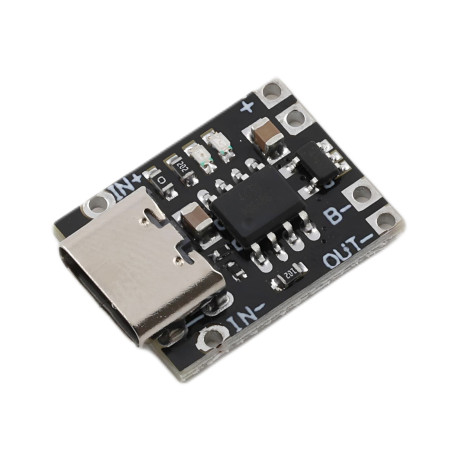

USB-C-Lademodul für Li-Pol- und 18650-Akkus

1,02 €

1,02 € ohne MwSt.

1.024934 zzgl. MwSt.

i
Der angewandte MwSt.-Satz beträgt 0% für das Land Schweiz.
check Auf Lager
Katalogbogen

Dieses kompakte Lademodul ist für einreihige 3,7-V-Lithiumbatterien (voll geladen 4,2 V) wie 18650 oder Polymerzellen konzipiert. Es bietet zuverlässiges und sicheres Laden mit Schutz vor Überladung, Überstrom und Tiefentladung. Dank des USB-Typ-C-Anschlusses und des hochwertigen Chips ist es die ideale Wahl für Projekte mit Lithium-Ionen-Akkus.

Technische Daten

  • Eingang: USB Typ-C (5 V)
  • Ausgelegt für: 3,7 V Li-Ion/Li-Pol-Akkus (voll geladen 4,2 V)
  • Ladestrom: Standard 1A
  • Schutz: Überladung, Unterladung (2,4 V), Überstrom (4 A), Kurzschluss, Überhitzung
  • Vorladung: 100 mA
  • Eingangsspannungsbereich: 4,5–6,5 V (Widerstand bis 9 V)
  • Ladeanzeige: rote LED (lädt), blaue LED (vollständig geladen)
  • Betriebstemperatur: -40°C bis +80°C
  • Abmessungen: 16,8 × 12 mm, Befestigungslochabstand 10 mm, innen 5,2 mm

Funktionen und Features

  • Programmierbarer linearer Ladestrom
  • Konstantstrom / Konstantspannung
  • Sanftanlauf – Einschaltstrombegrenzung
  • Verpolungsschutz der Batterie
  • Niedriger Standby-Stromverbrauch – verlängert die Batterielebensdauer
  • Dualer Statusanzeigeausgang (Laden, kein Akku, Fehler)

Ideal für

  • Laden von Li-Ion- und Li-Pol-Zellen (z. B. 18650)
  • Batteriebetriebene Elektronikprojekte
  • DIY-Powerbanks und kleine tragbare Quellen
  • Bildungs- und Hobbyprojekte mit Mikrocontrollern

Packungsinhalt

  • 1× 3,7V Lademodul mit USB Typ-C Eingang

Warum dieses Produkt wählen?

  • Kompaktes und einfaches Modul mit hoher Zuverlässigkeit
  • Integrierte Schutzvorrichtungen für sicheres Laden und Betrieb
  • Einfache Integration in Projekte dank Typ-C-Anschluss
  • Möglichkeit, den Ladestrom entsprechend der Batteriekapazität anzupassen
  • Optische Anzeige des Lade- und Akkustatus per LED
OEM
AM6696
Eingangsspannung
4,5-6,5 V DC
Ausgangsspannung
4,2 V DC
Ausgangsstrom
1 A

Dieses Modul ist zum Laden von 3,7V Lithium-Einzelzellen (Li-Ion, Li-Pol) bestimmt. Es ist mit einem Schutz gegen Überladung, Tiefentladung, Überstrom und Kurzschluss ausgestattet. Dank des USB-Typ-C-Eingangs und der kompakten Abmessungen ist es für eine breite Palette von DIY- und professionellen Anwendungen geeignet.

1. Beschreibung und Funktionsprinzip

  • Das Modul arbeitet nach dem Prinzip des linearen Ladens mit Konstantstrom und anschließend konstanter Spannung.
  • Nach Erreichen der Endladespannung von 4,2 V verringert sich der Ladestrom allmählich.
  • Wenn der Strom unter 100 mA fällt, endet der Ladezyklus automatisch.
  • Fällt die Batteriespannung wieder unter 4,05 V, startet das Modul den Ladevorgang erneut.

2. Elektrischer Anschluss

  • Stromeingang: über USB Typ-C (empfohlene Quelle 5V/1A oder mehr).
  • B+ – an den Pluspol der Batterie anschließen.
  • B- – an den Minuspol der Batterie anschließen.
  • OUT+ und OUT- – Ausgänge mit Schutz gegen Tiefentladung und Überlastung (z. B. für Mikrocontroller, LEDs usw.).

3. Betriebsanzeige (LED)

  • Rote LED (CHRG) leuchtet – Laden läuft.
  • Blaue LED (STDBY) leuchtet – Batterie voll geladen.
  • Keine LED leuchtet – keine Batterie angeschlossen oder Fehler aufgetreten.
  • Rote LED blinkt – Problem mit Temperatur, niedriger Zellspannung oder schlechtem Kontakt.

4. Einstellung des Ladestroms

Der Standardladestrom beträgt 1A (Widerstand ca. 1,2 kΩ). Wenn ein anderer Strom benötigt wird, muss der Widerstand RPROG ersetzt werden. Dieser Widerstand ist vom Typ SMD 0603 und muss ausgelötet und ersetzt werden. Ohne Austausch bleibt der Strom fest auf 1A eingestellt.

Tabelle empfohlener Werte:

  • 30 kΩ → ca. 50 mA
  • 5 kΩ → ca. 250 mA
  • 2 kΩ → ca. 580 mA
  • 1,2 kΩ → ca. 1000 mA (Standardwert)

Der empfohlene Ladestrom beträgt ca. 0,3–0,5C der Zellkapazität (z. B. 400–500 mA für eine 1000 mAh Batterie).

5. Sicherheitsmaßnahmen

  • Batterie nicht verpolt anschließen – Gefahr der Beschädigung von Modul und Batterie.
  • Nicht mit Zellen unter 2,4 V verwenden (Tiefentladungsschutz).
  • Batterien dürfen nicht in Reihe, nur parallel geschaltet werden.
  • Sicheren Kontakt der Leitungen gewährleisten – hoher Widerstand kann Spannungsabfall verursachen.
  • Die Erwärmung des Chips während des Ladevorgangs ist normal, für Belüftung sorgen.
  • Zum erstmaligen Aktivieren des Schutzes das Modul an die Stromversorgung anschließen, bevor die Last angeschlossen wird.

6. Anwendungsempfehlungen

  • Idealer Ladestrom = 0,37C (z. B. 370 mA für eine 1000 mAh Batterie).
  • Für eine lange Lebensdauer der Batterie sollte nicht unter 3,0 V entladen werden.
  • Wenn ein Gerät direkt aus den Ausgängen versorgt werden soll, empfiehlt sich eine Sicherung für die Batterie.
  • Für Anwendungen mit höherem Stromverbrauch können Batterien parallel geschaltet werden, wodurch Kapazität und verfügbarer Strom steigen.

7. Technische Daten

  • Eingangsspannung: 4,5–6,5 V (beständig bis 9 V)
  • Ausgangsspannung (Batterie): 4,2 V ± 1%
  • Ladestrom: einstellbar 50–1000 mA
  • Vorladen: 100 mA
  • Schutzfunktionen: Überladung, Tiefentladung (2,4 V), Überstrom (4A), Überhitzung
  • Abmessungen: 16,8 × 12 mm
  • Befestigungsbohrungen: 10 mm, Rastermaß 5,2 mm
  • Betriebstemperatur: -40 °C bis +80 °C

8. Praktische Tipps

  • Beim Laden mehrerer Zellen parallel verteilt sich der Strom auf diese.
  • Zur Funktionsprüfung kann ein Labornetzteil mit Strombegrenzung verwendet werden.
  • Beim Bau einer Powerbank empfiehlt sich die Ergänzung durch einen Step-up-Wandler auf 5 V.
  • Das Modul kann auch als Schutzschaltung beim Entladen der Zelle an eine Last verwendet werden.
