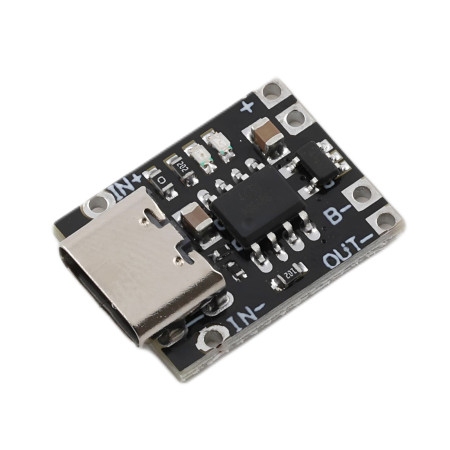

USB-C laddningsmodul för 3,7V Li-Pol och 18650-batterier
zoom_out_map
chevron_left chevron_right

USB-C laddningsmodul för Li-Pol och 18650-batterier

1,02 €

1,02 € excl. VAT

1.024934 Exkl. moms

i
Den tillämpade momssatsen är 0% för landet USA.
check I lager
Katalogblad

Denna kompakta laddningsmodul är utformad för 3,7 V litiumbatterier i en serie (fulladdade 4,2 V), såsom 18650- eller polymerceller. Den erbjuder pålitlig och säker laddning med skydd mot överladdning, överström och underurladdning. Tack vare USB Type-C-kontakten och det högkvalitativa chippet är den ett idealiskt val för projekt som drivs av litiumjonbatterier.

Tekniska specifikationer

  • Ingång: USB Typ-C (5V)
  • Utformad för: 3,7V Li-Ion/Li-Pol-batterier (fulladdade 4,2V)
  • Laddningsström: standard 1A
  • Skydd: överladdning, underladdning (2,4 V), överström (4 A), kortslutning, överhettning
  • Förladdning: 100 mA
  • Ingångsspänningsområde: 4,5–6,5 V (motstånd upp till 9 V)
  • Laddningsindikering: röd LED (laddning), blå LED (fulladdad)
  • Driftstemperatur: -40°C till +80°C
  • Mått: 16,8 × 12 mm, monteringshålsavstånd 10 mm, invändigt 5,2 mm

Funktioner och egenskaper

  • Programmerbar linjär laddningsström
  • Konstant ström / konstant spänning
  • Mjukstart – begränsning av inrusningsströmmen
  • Skydd mot omvänd batterianslutning
  • Låg strömförbrukning i standby-läge – förlänger batteriets livslängd
  • Dubbel statusindikeringsutgång (laddning, inget batteri, fel)

Idealisk för

  • Laddning av litiumjon- och litiumpolbatterier (t.ex. 18650)
  • Batteridrivna elektronikprojekt
  • DIY-powerbanks och små bärbara källor
  • Utbildnings- och hobbyprojekt med mikrokontroller

Paketinnehåll

  • 1× 3,7V laddningsmodul med USB Type-C-ingång

Varför välja den här produkten?

  • Kompakt och enkel modul med hög tillförlitlighet
  • Integrerade skydd för säker laddning och drift
  • Enkel integrering i projekt tack vare typ-C-kontakt
  • Möjlighet att justera laddningsströmmen efter batteriets kapacitet
  • Visuell indikation av laddning och batteristatus via LED
OEM
AM6696
Ingångsspänning
4,5-6,5 V DC
Utgående spänning
4,2 V DC
Utgående ström
1 A

Denna modul är avsedd för laddning av 3,7 V litiumceller i en enskild serie (Li-Ion, Li-Pol). Den är utrustad med skydd mot överladdning, djupurladdning, överström och kortslutning. Tack vare USB Type-C-ingången och de kompakta måtten är den lämplig för ett brett spektrum av DIY- och professionella tillämpningar.

1. Beskrivning och funktionsprincip

  • Modulen fungerar enligt principen för linjär laddning med konstant ström och därefter konstant spänning.
  • När slutladdningsspänningen på 4,2 V uppnås minskar laddningsströmmen gradvis.
  • När strömmen sjunker under 100 mA avslutas laddningscykeln automatiskt.
  • Om batterispänningen återigen sjunker under 4,05 V startar modulen laddningen på nytt.

2. Elektriska anslutningar

  • Ingång för ström: via USB Type-C (rekommenderad källa 5V/1A eller mer).
  • B+ – anslut till batteriets pluspol.
  • B- – anslut till batteriets minuspol.
  • OUT+ och OUT- – utgångar skyddade mot djupurladdning och överbelastning (t.ex. för att driva mikrokontroller, lysdioder osv.).

3. Driftindikering (LED)

  • Röd LED (CHRG) lyser – laddning pågår.
  • Blå LED (STDBY) lyser – batteriet är fulladdat.
  • Ingen LED lyser – inget batteri anslutet eller ett fel har inträffat.
  • Röd LED blinkar – problem med temperatur, låg cellspänning eller dålig kontakt.

4. Inställning av laddningsström

Standardladdningsströmmen är 1A (resistor ca 1,2 kΩ). Om en annan ström behövs måste motståndet RPROG bytas. Detta motstånd är av typen SMD 0603 och måste lödas bort och ersättas. Utan byte förblir strömmen fast på 1A.

Rekommenderade värden:

  • 30 kΩ → ca 50 mA
  • 5 kΩ → ca 250 mA
  • 2 kΩ → ca 580 mA
  • 1,2 kΩ → ca 1000 mA (standardvärde)

Rekommenderad laddningsström är ca 0,3–0,5C av cellens kapacitet (t.ex. 400–500 mA för ett 1000 mAh batteri).

5. Säkerhetsåtgärder

  • Anslut inte batteriet omvänt – risk för skador på modulen och batteriet.
  • Använd inte med celler under 2,4 V (skydd mot djupurladdning).
  • Batterier får inte kopplas i serie, endast parallellt.
  • Säkerställ god kontakt i ledningarna – hög resistans kan orsaka spänningsfall.
  • Uppvärmning av chipet under laddning är normalt, se till att ventilera.
  • För att aktivera skyddet första gången, anslut modulen till strömförsörjningen innan lasten ansluts.

6. Rekommendationer för användning

  • Ideal laddningsström = 0,37C (t.ex. 370 mA för ett 1000 mAh batteri).
  • För lång livslängd rekommenderas att inte ladda ur under 3,0 V.
  • Om en enhet måste drivas direkt från utgångarna rekommenderas att skydda batteriet med en säkring.
  • För applikationer med högre strömförbrukning kan batterier kopplas parallellt, vilket ökar kapaciteten och tillgänglig ström.

7. Tekniska data

  • Inspänning: 4,5–6,5 V (tål upp till 9 V)
  • Utspänning (batteri): 4,2 V ± 1%
  • Laddningsström: justerbar 50–1000 mA
  • Förladdning: 100 mA
  • Skydd: överladdning, djupurladdning (2,4 V), överström (4A), överhettning
  • Mått: 16,8 × 12 mm
  • Monteringshål: 10 mm, delning 5,2 mm
  • Drifttemperatur: -40 °C till +80 °C

8. Praktiska tips

  • När flera celler laddas parallellt delas strömmen mellan dem.
  • För att testa funktionen kan ett laboratorienätaggregat med strömbegränsning användas.
  • Vid byggande av en powerbank är det lämpligt att komplettera modulen med en step-up-omvandlare till 5 V.
  • Modulen kan också användas som skyddskrets vid urladdning av cellen till en last.
