USB-C nabíjecí modul pro Li-Pol/Li-Ion baterie (18650)

USB-C nabíjecí modul pro Li-Pol a 18650 baterie

24,79 Kč

24,79 Kč bez DPH

24.793388 Bez DPH

Skladem

Množství:

Katalogový list

Popis

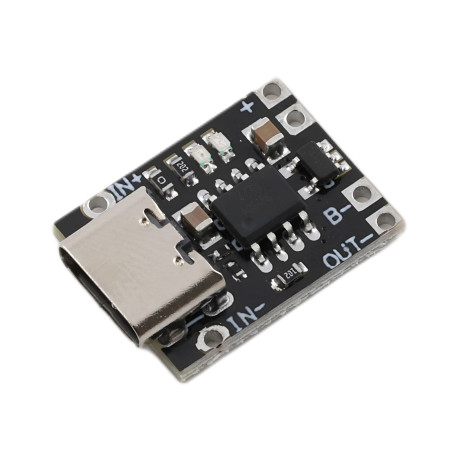

Tento kompaktní nabíjecí modul je určen pro jednosériové 3.7V lithium baterie (plně nabité 4.2V), jako jsou 18650 nebo polymerové články. Nabízí spolehlivé a bezpečné nabíjení s ochranou proti přebití, nadproudu i podvybití. Díky USB Type-C konektoru a kvalitnímu čipu je ideální volbou pro projekty s napájením z Li-Ion baterií.

Technické specifikace

Vstup: USB Type-C (5V)
Určeno pro: 3.7V Li-Ion/Li-Pol baterie (plně nabité 4.2V)
Nabíjecí proud: výchozí 1A
Ochrany: přebití, podbití (2.4V), nadproud (4A), zkrat, přehřátí
Přednabití: 100 mA
Napěťový rozsah vstupu: 4.5–6.5V (odolnost do 9V)
Indikace nabíjení: červená LED (nabíjení), modrá LED (plně nabito)
Provozní teplota: -40 °C až +80 °C
Rozměry: 16.8 × 12 mm, rozteč montážních otvorů 10 mm, vnitřní 5.2 mm

Funkce a vlastnosti

Programovatelný lineární nabíjecí proud
Konstantní proud / konstantní napětí
Měkký start – omezení nárazového proudu
Ochrana proti zpětnému připojení baterie
Nízká spotřeba v pohotovostním režimu – prodloužení životnosti baterie
Dvojitý výstup indikace stavu (nabíjení, bez baterie, chyba)

Ideální pro

Nabíjení Li-Ion a Li-Pol článků (např. 18650)
Bateriově napájené projekty s elektronikou
DIY powerbanky a malé přenosné zdroje
Výukové a hobby projekty s mikrokontroléry

Obsah balení

1× nabíjecí modul 3.7V s USB Type-C vstupem

Proč zvolit tento produkt

Kompaktní a jednoduchý modul s vysokou spolehlivostí
Integrované ochrany pro bezpečné nabíjení a provoz
Snadná integrace do projektů díky Type-C konektoru
Možnost nastavení nabíjecího proudu dle kapacity baterie
Vizuální indikace nabíjení a stavu baterie pomocí LED

Parametry

Vstupní napětí: 4,5-6,5 V DC
Výstupní napětí: 4,2 V DC
Výstupní proud: 1 A

Manuál

Tento modul je určen k nabíjení jednosériových 3.7V lithium článků (Li-Ion, Li-Pol). Je vybaven ochranou proti přebití, podvybití, nadproudu i zkratu. Díky USB Type-C vstupu a kompaktním rozměrům je vhodný pro širokou škálu DIY a profesionálních aplikací.

1. Popis a princip činnosti

Modul funguje na principu lineárního nabíjení s konstantním proudem a následně konstantním napětím.
Po dosažení konečného nabíjecího napětí 4.2V se nabíjecí proud postupně snižuje.
Když proud klesne pod 100 mA, nabíjecí cyklus se automaticky ukončí.
Pokud napětí baterie opět klesne pod 4.05V, modul znovu spustí nabíjení.

2. Elektrické zapojení

Vstup napájení: přes USB Type-C (doporučený zdroj 5V/1A nebo více).
B+ – připojte k plus pólu baterie.
B- – připojte k mínus pólu baterie.
OUT+ a OUT- – výstupy chráněné ochranou proti podvybití a přetížení (např. pro napájení mikrokontroléru, LED apod.).

3. Indikace provozu (LED)

Červená LED (CHRG) svítí – probíhá nabíjení.
Modrá LED (STDBY) svítí – baterie plně nabitá.
Žádná LED nesvítí – není připojena baterie nebo nastala chyba.
Červená LED bliká – problém s teplotou, nízkým napětím článku nebo špatným kontaktem.

4. Nastavení nabíjecího proudu

Nabíjecí proud je ve výchozím stavu 1A (rezistor cca 1,2 kΩ). Pokud je potřeba jiný proud, musí se vyměnit odpor R_PROG. Tento odpor je typu SMD 0603 a je nutné jej odpájet a nahradit jiným. Bez výměny zůstává proud pevně 1A.

Tabulka doporučených hodnot:

30 kΩ → cca 50 mA
5 kΩ → cca 250 mA
2 kΩ → cca 580 mA
1.2 kΩ → cca 1000 mA (výchozí hodnota)

Doporučený nabíjecí proud je cca 0,3–0,5C kapacity článku (např. 400–500 mA pro 1000 mAh baterii).

5. Bezpečnostní opatření

Nepřipojujte baterii obráceně – hrozí poškození modulu i baterie.
Nepoužívejte s články pod 2.4V (ochrana proti podvybití).
Baterie nesmí být zapojeny do série, pouze paralelně.
Zajistěte dobrý kontakt vodičů – vysoký odpor může způsobit pokles napětí.
Během nabíjení je zahřívání čipu běžné, zajistěte větrání.
Pro první aktivaci ochrany je nutné připojit modul k napájení před připojením zátěže.

6. Doporučení pro použití

Ideální nabíjecí proud = 0.37C (např. 370 mA pro 1000 mAh baterii).
Pro dlouhou životnost baterie se doporučuje nevybíjet pod 3.0V.
Pokud je potřeba napájet zařízení přímo z výstupů, doporučuje se baterii chránit pojistkou.
Pro aplikace s vyšším odběrem proudu lze baterie spojovat paralelně, čímž se zvýší kapacita i dostupný proud.
