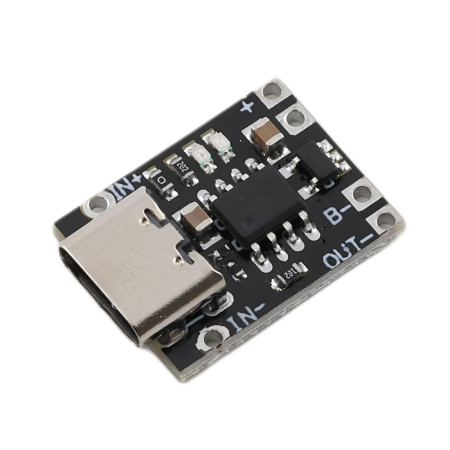

Module de charge USB-C pour batteries Li-Pol et 18650, compact et sécurisé
zoom_out_map
chevron_left chevron_right

Module de charge USB-C pour batteries Li-Pol et 18650

1,23 € TTC

1,02 € hors taxes

1.021983 HT

check En stock
Télécharger le PDF

Ce module de charge compact est conçu pour les batteries lithium-ion 3,7 V mono-série (4,2 V à pleine charge), telles que les cellules 18650 ou polymères. Il offre une charge fiable et sûre, avec protection contre les surcharges, les surintensités et les sous-décharges. Grâce à son connecteur USB Type-C et à sa puce haute qualité, il est idéal pour les projets alimentés par des batteries Li-ion.

Spécifications techniques

  • Entrée : USB Type-C (5 V)
  • Conçu pour : batteries Li-Ion/Li-Pol 3,7 V (entièrement chargées 4,2 V)
  • Courant de charge : par défaut 1A
  • Protections : surcharge, sous-charge (2,4 V), surintensité (4 A), court-circuit, surchauffe
  • Précharge : 100 mA
  • Plage de tension d'entrée : 4,5–6,5 V (résistance jusqu'à 9 V)
  • Indication de charge : LED rouge (en charge), LED bleue (complètement chargée)
  • Température de fonctionnement : -40°C à +80°C
  • Dimensions : 16,8 × 12 mm, espacement des trous de montage 10 mm, intérieur 5,2 mm

Fonctions et caractéristiques

  • Courant de charge linéaire programmable
  • Courant constant / tension constante
  • Démarrage progressif – limitation du courant d'appel
  • Protection contre l'inversion de connexion de la batterie
  • Faible consommation d'énergie en veille – prolonge la durée de vie de la batterie
  • Sortie d'indication d'état double (charge, pas de batterie, erreur)

Idéal pour

  • Chargement de cellules Li-Ion et Li-Pol (par exemple 18650)
  • Projets d'électronique alimentée par batterie
  • Banques d'alimentation DIY et petites sources portables
  • Projets éducatifs et de loisirs avec des microcontrôleurs

Contenu du colis

  • 1 module de charge 3,7 V avec entrée USB Type-C

Pourquoi choisir ce produit ?

  • Module compact et simple avec une grande fiabilité
  • Protections intégrées pour une charge et un fonctionnement en toute sécurité
  • Intégration facile dans les projets grâce au connecteur Type-C
  • Possibilité d'ajuster le courant de charge en fonction de la capacité de la batterie
  • Indication visuelle de l'état de charge et de la batterie via LED
OEM
AM6696
Tension d'entrée
4,5-6,5 V DC
Tension de sortie
4,2 V DC
Courant de sortie
1 A

Ce module est conçu pour charger des cellules lithium 3,7 V en série unique (Li-Ion, Li-Pol). Il est équipé d'une protection contre la surcharge, la décharge profonde, les surintensités et les courts-circuits. Grâce à son entrée USB Type-C et à ses dimensions compactes, il est adapté à un large éventail d'applications DIY et professionnelles.

1. Description et principe de fonctionnement

  • Le module fonctionne sur le principe de la charge linéaire avec courant constant, suivi d'une tension constante.
  • Après avoir atteint la tension finale de charge de 4,2 V, le courant de charge diminue progressivement.
  • Lorsque le courant descend en dessous de 100 mA, le cycle de charge se termine automatiquement.
  • Si la tension de la batterie redescend en dessous de 4,05 V, le module relance la charge.

2. Connexions électriques

  • Entrée d'alimentation : via USB Type-C (source recommandée 5V/1A ou plus).
  • B+ – connecter au pôle positif de la batterie.
  • B- – connecter au pôle négatif de la batterie.
  • OUT+ et OUT- – sorties protégées contre la décharge profonde et la surcharge (par ex. pour alimenter un microcontrôleur, des LED, etc.).

3. Indication de fonctionnement (LED)

  • LED rouge (CHRG) allumée – charge en cours.
  • LED bleue (STDBY) allumée – batterie complètement chargée.
  • Aucune LED allumée – aucune batterie connectée ou erreur survenue.
  • LED rouge clignotante – problème de température, tension faible de la cellule ou mauvais contact.

4. Réglage du courant de charge

Le courant de charge par défaut est de 1A (résistance env. 1,2 kΩ). Si un autre courant est nécessaire, la résistance RPROG doit être remplacée. Cette résistance est de type SMD 0603 et doit être dessoudée puis remplacée. Sans remplacement, le courant reste fixé à 1A.

Tableau des valeurs recommandées :

  • 30 kΩ → env. 50 mA
  • 5 kΩ → env. 250 mA
  • 2 kΩ → env. 580 mA
  • 1,2 kΩ → env. 1000 mA (valeur par défaut)

Le courant de charge recommandé est d'env. 0,3–0,5C de la capacité de la cellule (par ex. 400–500 mA pour une batterie de 1000 mAh).

5. Mesures de sécurité

  • Ne pas connecter la batterie à l’envers – risque d’endommagement du module et de la batterie.
  • Ne pas utiliser avec des cellules en dessous de 2,4 V (protection contre la décharge profonde).
  • Les batteries ne doivent pas être connectées en série, uniquement en parallèle.
  • Assurez un bon contact des fils – une résistance élevée peut provoquer une chute de tension.
  • Le chauffage de la puce pendant la charge est normal, assurez une bonne ventilation.
  • Pour la première activation de la protection, connectez le module à l’alimentation avant de connecter la charge.

6. Recommandations d'utilisation

  • Courant de charge idéal = 0,37C (par ex. 370 mA pour une batterie de 1000 mAh).
  • Pour une durée de vie plus longue de la batterie, il est recommandé de ne pas la décharger en dessous de 3,0 V.
  • Si l'appareil doit être alimenté directement par les sorties, il est recommandé de protéger la batterie avec un fusible.
  • Pour des applications à consommation de courant plus élevée, les batteries peuvent être connectées en parallèle, ce qui augmente la capacité et le courant disponible.

7. Paramètres techniques

  • Tension d'entrée : 4,5–6,5 V (résiste jusqu'à 9 V)
  • Tension de sortie (batterie) : 4,2 V ± 1%
  • Courant de charge : réglable 50–1000 mA
  • Précharge : 100 mA
  • Protections : surcharge, décharge profonde (2,4 V), surintensité (4A), surchauffe
  • Dimensions : 16,8 × 12 mm
  • Trous de montage : 10 mm, espacement 5,2 mm
  • Température de fonctionnement : -40 °C à +80 °C

8. Conseils pratiques

  • Lors de la charge de plusieurs cellules en parallèle, le courant est réparti entre elles.
  • Pour tester la fonction, une alimentation de laboratoire avec limitation de courant peut être utilisée.
  • Pour la fabrication d'une powerbank, il est conseillé d'ajouter un convertisseur step-up à 5 V.
  • Le module peut également être utilisé comme circuit de protection lors de la décharge de la cellule dans une charge.

Importateur pour l'UE : AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, République tchèque,
