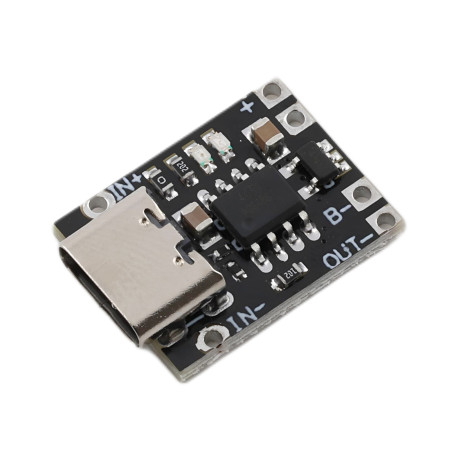

Módulo de carga USB-C para baterías Li-Pol y 18650

Este módulo está diseñado para la carga de celdas de litio de 3,7 V en serie única (Li-Ion, Li-Pol). Está equipado con protección contra sobrecarga, descarga profunda, sobrecorriente y cortocircuito. Gracias a la entrada USB Type-C y a sus dimensiones compactas, es adecuado para una amplia gama de aplicaciones DIY y profesionales.

1. Descripción y principio de funcionamiento

• El módulo funciona bajo el principio de carga lineal con corriente constante, seguido de tensión constante.
• Después de alcanzar la tensión final de carga de 4,2 V, la corriente de carga disminuye gradualmente.
• Cuando la corriente cae por debajo de 100 mA, el ciclo de carga finaliza automáticamente.
• Si la tensión de la batería vuelve a caer por debajo de 4,05 V, el módulo reinicia la carga.

2. Conexiones eléctricas

• Entrada de alimentación: a través de USB Type-C (fuente recomendada 5V/1A o superior).
• B+ – conectar al polo positivo de la batería.
• B- – conectar al polo negativo de la batería.
• OUT+ y OUT- – salidas protegidas contra descarga profunda y sobrecarga (por ejemplo, para alimentar microcontroladores, LED, etc.).

3. Indicadores de funcionamiento (LED)

• LED roja (CHRG) encendida – carga en proceso.
• LED azul (STDBY) encendida – batería completamente cargada.
• Ningún LED encendido – no hay batería conectada o se ha producido un error.
• LED roja parpadeando – problema de temperatura, baja tensión de celda o mal contacto.

4. Ajuste de la corriente de carga

La corriente de carga predeterminada es de 1A (resistencia aprox. 1,2 kΩ). Si se necesita otra corriente, se debe reemplazar la resistencia R_PROG. Esta resistencia es del tipo SMD 0603 y debe desoldarse y sustituirse. Sin reemplazo, la corriente permanece fija en 1A.

Tabla de valores recomendados:

• 30 kΩ → aprox. 50 mA
• 5 kΩ → aprox. 250 mA
• 2 kΩ → aprox. 580 mA
• 1,2 kΩ → aprox. 1000 mA (valor predeterminado)

La corriente de carga recomendada es de aprox. 0,3–0,5C de la capacidad de la celda (ej. 400–500 mA para una batería de 1000 mAh).

5. Medidas de seguridad

• No conectar la batería en polaridad inversa – riesgo de dañar el módulo y la batería.
• No usar con celdas por debajo de 2,4 V (protección contra descarga profunda).
• Las baterías no deben conectarse en serie, solo en paralelo.
• Asegurar un buen contacto de los cables – una alta resistencia puede causar caídas de tensión.
• El calentamiento del chip durante la carga es normal, garantizar ventilación.
• Para la primera activación de la protección, conectar el módulo a la alimentación antes de conectar la carga.

6. Recomendaciones de uso

• Corriente de carga ideal = 0,37C (ej. 370 mA para una batería de 1000 mAh).
• Para una mayor vida útil de la batería, se recomienda no descargarla por debajo de 3,0 V.
• Si es necesario alimentar un dispositivo directamente desde las salidas, se recomienda proteger la batería con un fusible.
• Para aplicaciones con mayor consumo de corriente, las baterías pueden conectarse en paralelo, aumentando la capacidad y la corriente disponible.

7. Parámetros técnicos

• Tensión de entrada: 4,5–6,5 V (resiste hasta 9 V)
• Tensión de salida (batería): 4,2 V ± 1%
• Corriente de carga: ajustable 50–1000 mA
• Precarga: 100 mA
• Protecciones: sobrecarga, descarga profunda (2,4 V), sobrecorriente (4A), sobrecalentamiento
• Dimensiones: 16,8 × 12 mm
• Agujeros de montaje: 10 mm, paso 5,2 mm
• Temperatura de funcionamiento: -40 °C a +80 °C

8. Consejos prácticos

• Al cargar varias celdas en paralelo, la corriente se divide entre ellas.
• Para probar el funcionamiento, se puede usar una fuente de laboratorio con limitación de corriente.
• Para la construcción de un powerbank, se recomienda añadir un convertidor step-up a 5 V.
• El módulo también puede utilizarse como circuito de protección al descargar la celda en una carga.
