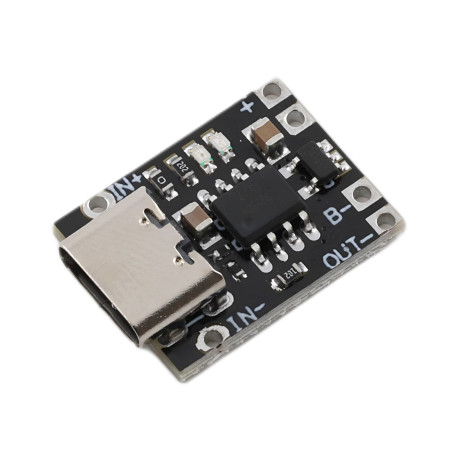

Modulo di ricarica USB-C per batterie Li-Pol e 18650

Questo modulo è progettato per la ricarica di celle agli ioni di litio da 3,7 V in serie singola (Li-Ion, Li-Pol). È dotato di protezione contro sovraccarico, scarica eccessiva, sovracorrente e cortocircuito. Grazie all’ingresso USB Type-C e alle dimensioni compatte, è adatto a un’ampia gamma di applicazioni fai-da-te e professionali.

1. Descrizione e principio di funzionamento

• Il modulo funziona secondo il principio della ricarica lineare con corrente costante, seguita da tensione costante.
• Dopo aver raggiunto la tensione finale di ricarica di 4,2 V, la corrente di carica diminuisce gradualmente.
• Quando la corrente scende sotto i 100 mA, il ciclo di carica termina automaticamente.
• Se la tensione della batteria scende nuovamente sotto i 4,05 V, il modulo riavvia la ricarica.

2. Collegamenti elettrici

• Ingresso di alimentazione: tramite USB Type-C (sorgente consigliata 5V/1A o superiore).
• B+ – collegare al polo positivo della batteria.
• B- – collegare al polo negativo della batteria.
• OUT+ e OUT- – uscite protette contro scarica eccessiva e sovraccarico (ad esempio per alimentare microcontrollori, LED ecc.).

3. Indicazione di funzionamento (LED)

• LED rossa (CHRG) accesa – ricarica in corso.
• LED blu (STDBY) accesa – batteria completamente carica.
• Nessun LED acceso – nessuna batteria collegata o errore rilevato.
• LED rossa lampeggiante – problema di temperatura, tensione bassa della cella o contatto difettoso.

4. Impostazione della corrente di carica

La corrente di carica predefinita è 1A (resistenza circa 1,2 kΩ). Se è necessaria una corrente diversa, bisogna sostituire la resistenza R_PROG. Questa resistenza è di tipo SMD 0603 e deve essere diss saldata e sostituita. Senza sostituzione, la corrente rimane fissa a 1A.

Tabella dei valori consigliati:

• 30 kΩ → circa 50 mA
• 5 kΩ → circa 250 mA
• 2 kΩ → circa 580 mA
• 1,2 kΩ → circa 1000 mA (valore predefinito)

La corrente di ricarica consigliata è circa 0,3–0,5C della capacità della cella (es. 400–500 mA per una batteria da 1000 mAh).

5. Misure di sicurezza

• Non collegare la batteria in modo inverso – rischio di danneggiare il modulo e la batteria.
• Non utilizzare con celle sotto i 2,4 V (protezione da scarica eccessiva).
• Le batterie non devono essere collegate in serie, solo in parallelo.
• Garantire un buon contatto dei cavi – un’elevata resistenza può causare cadute di tensione.
• Il riscaldamento del chip durante la carica è normale, garantire ventilazione.
• Per la prima attivazione della protezione, collegare il modulo all’alimentazione prima di collegare il carico.

6. Raccomandazioni d’uso

• Corrente di carica ideale = 0,37C (es. 370 mA per batteria da 1000 mAh).
• Per una lunga durata della batteria, si raccomanda di non scaricarla sotto i 3,0 V.
• Se è necessario alimentare un dispositivo direttamente dalle uscite, si consiglia di proteggere la batteria con un fusibile.
• Per applicazioni con maggiore assorbimento di corrente, le batterie possono essere collegate in parallelo, aumentando capacità e corrente disponibile.

7. Parametri tecnici

• Tensione di ingresso: 4,5–6,5 V (resistente fino a 9 V)
• Tensione di uscita (batteria): 4,2 V ± 1%
• Corrente di carica: regolabile 50–1000 mA
• Pre-carica: 100 mA
• Protezioni: sovraccarico, scarica eccessiva (2,4 V), sovracorrente (4A), surriscaldamento
• Dimensioni: 16,8 × 12 mm
• Fori di montaggio: 10 mm, passo 5,2 mm
• Temperatura di esercizio: -40 °C a +80 °C

8. Suggerimenti pratici

• Quando si caricano più celle in parallelo, la corrente si divide tra di esse.
• Per testare il funzionamento è possibile utilizzare un alimentatore da laboratorio con limitazione di corrente.
• Nella costruzione di un powerbank si consiglia di aggiungere un convertitore step-up a 5 V.
• Il modulo può essere utilizzato anche come circuito di protezione durante la scarica della cella su un carico.
