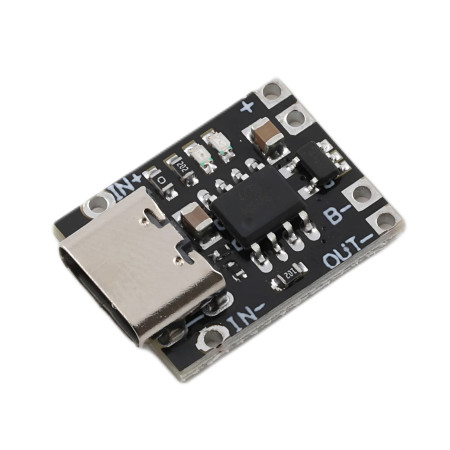

USB-C modul za punjenje Li-Pol i 18650 baterija, 1A
zoom_out_map
chevron_left chevron_right

USB-C modul za punjenje Li-Pol i 18650 baterija

1,02 €

1,02 € excl. VAT

1.024934 bez PDV-a

i
Výše uplatněné DPH je 0% pro zemi Sjedinjene Američke Države.
check Na skladištu
Kataloški list

Ovaj kompaktni modul za punjenje dizajniran je za litijeve baterije od 3,7 V (potpuno napunjene 4,2 V), kao što su 18650 ili polimerne ćelije. Nudi pouzdano i sigurno punjenje sa zaštitom od prekomjernog punjenja, prekomjerne struje i premalog pražnjenja. Zahvaljujući USB Type-C konektoru i visokokvalitetnom čipu, idealan je izbor za projekte koji se napajaju litij-ionskim baterijama.

Tehničke specifikacije

  • Ulaz: USB tip-C (5V)
  • Dizajnirano za: 3,7 V Li-Ion/Li-Pol baterije (potpuno napunjene 4,2 V)
  • Struja punjenja: zadana 1A
  • Zaštite: prekomjerno punjenje, nedovoljno punjenje (2,4 V), prekomjerna struja (4 A), kratki spoj, pregrijavanje
  • Predpunjenje: 100 mA
  • Raspon ulaznog napona: 4,5–6,5 V (otpor do 9 V)
  • Indikacija punjenja: crvena LED (punjenje), plava LED (potpuno napunjeno)
  • Radna temperatura: -40°C do +80°C
  • Dimenzije: 16,8 × 12 mm, razmak između montažnih rupa 10 mm, unutarnje 5,2 mm

Funkcije i značajke

  • Programabilna linearna struja punjenja
  • Konstantna struja / konstantni napon
  • Meki start – ograničenje udarne struje
  • Zaštita od obrnutog spajanja baterije
  • Niska potrošnja energije u stanju pripravnosti – produžuje vijek trajanja baterije
  • Izlaz za dvostruku indikaciju statusa (punjenje, nema baterije, greška)

Idealno za

  • Punjenje Li-ion i Li-Pol ćelija (npr. 18650)
  • Projekti elektronike na baterije
  • DIY power bankovi i mali prijenosni izvori
  • Edukativni i hobi projekti s mikrokontrolerima

Sadržaj paketa

  • 1× 3,7V modul za punjenje s USB Type-C ulazom

Zašto odabrati ovaj proizvod?

  • Kompaktan i jednostavan modul s visokom pouzdanošću
  • Integrirane zaštite za sigurno punjenje i rad
  • Jednostavna integracija u projekte zahvaljujući Type-C konektoru
  • Mogućnost podešavanja struje punjenja prema kapacitetu baterije
  • Vizualni prikaz punjenja i statusa baterije putem LED-a
OEM
AM6696
Ulazni napon
4,5-6,5 V DC
Izlazni napon
4,2 V DC
Izlazna struja
1 A

Ovaj modul namijenjen je za punjenje litij-ionskih ćelija od 3,7 V (Li-Ion, Li-Pol) povezanih u jednom nizu. Opremljen je zaštitom od prenapunjenosti, prekomjernog pražnjenja, preopterećenja strujom i kratkog spoja. Zahvaljujući USB Type-C ulazu i kompaktnoj veličini, pogodan je za širok raspon DIY i profesionalnih primjena.

1. Opis i princip rada

  • Modul radi na principu linearnog punjenja stalnom strujom, a zatim stalnim naponom.
  • Nakon postizanja završnog napona punjenja od 4,2 V, struja punjenja se postupno smanjuje.
  • Kada struja padne ispod 100 mA, ciklus punjenja automatski završava.
  • Ako napon baterije ponovno padne ispod 4,05 V, modul ponovno pokreće punjenje.

2. Električni priključci

  • Ulaz napajanja: putem USB Type-C (preporučeni izvor 5V/1A ili više).
  • B+ – spojite na pozitivni pol baterije.
  • B- – spojite na negativni pol baterije.
  • OUT+ i OUT- – izlazi zaštićeni od prekomjernog pražnjenja i preopterećenja (npr. za napajanje mikrokontrolera, LED dioda i sl.).

3. Indikacija rada (LED)

  • Crvena LED (CHRG) svijetli – punjenje u tijeku.
  • Plava LED (STDBY) svijetli – baterija potpuno napunjena.
  • Nijedna LED ne svijetli – baterija nije spojena ili je došlo do greške.
  • Crvena LED treperi – problem s temperaturom, niskim naponom ćelije ili lošim kontaktom.

4. Podešavanje struje punjenja

Zadana struja punjenja je 1A (otpornik cca 1,2 kΩ). Ako je potrebna druga struja, mora se zamijeniti otpornik RPROG. Ovaj otpornik je tipa SMD 0603 i potrebno ga je odlemiti i zamijeniti drugim. Bez zamjene, struja ostaje fiksna na 1A.

Tablica preporučenih vrijednosti:

  • 30 kΩ → cca 50 mA
  • 5 kΩ → cca 250 mA
  • 2 kΩ → cca 580 mA
  • 1,2 kΩ → cca 1000 mA (zadana vrijednost)

Preporučena struja punjenja je cca 0,3–0,5C kapaciteta ćelije (npr. 400–500 mA za bateriju od 1000 mAh).

5. Sigurnosne mjere

  • Ne spajajte bateriju obrnuto – postoji rizik od oštećenja modula i baterije.
  • Ne koristite sa ćelijama ispod 2,4 V (zaštita od prekomjernog pražnjenja).
  • Baterije se ne smiju spajati u seriju, samo paralelno.
  • Osigurajte dobar kontakt vodiča – visoki otpor može uzrokovati pad napona.
  • Zagrijavanje čipa tijekom punjenja je normalno, osigurajte ventilaciju.
  • Za prvo aktiviranje zaštite, spojite modul na napajanje prije spajanja opterećenja.

6. Preporuke za upotrebu

  • Idealna struja punjenja = 0,37C (npr. 370 mA za bateriju od 1000 mAh).
  • Za dug životni vijek baterije preporučuje se ne prazniti je ispod 3,0 V.
  • Ako je potrebno napajati uređaj izravno s izlaza, preporučuje se zaštititi bateriju osiguračem.
  • Za primjene s većom potrošnjom struje baterije se mogu spajati paralelno, čime se povećava kapacitet i raspoloživa struja.

7. Tehnički podaci

  • Ulazni napon: 4,5–6,5 V (otporno do 9 V)
  • Izlazni napon (baterija): 4,2 V ± 1%
  • Struja punjenja: podesiva 50–1000 mA
  • Predpunjenje: 100 mA
  • Zaštite: prenapunjenje, prekomjerno pražnjenje (2,4 V), preopterećenje strujom (4A), pregrijavanje
  • Dimenzije: 16,8 × 12 mm
  • Montažne rupe: 10 mm, razmak 5,2 mm
  • Radna temperatura: -40 °C do +80 °C

8. Praktični savjeti

  • Kod punjenja više ćelija paralelno, struja se dijeli među njima.
  • Za testiranje funkcije može se koristiti laboratorijsko napajanje s ograničenjem struje.
  • Pri izradi powerbanka preporučuje se dodati step-up pretvarač na 5 V.
  • Modul se može koristiti i kao zaštitni krug pri pražnjenju ćelije u opterećenje.

Uvoznik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka Republika,
