USB-C nabíjací modul pre Li-Pol a 18650 batérie
zoom_out_map
chevron_left chevron_right

USB-C nabíjací modul pre Li-Pol a 18650 batérie

1,02 €

1,02 € bez DPH

1.024934 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené štáty.
check Skladom
Katalógový list

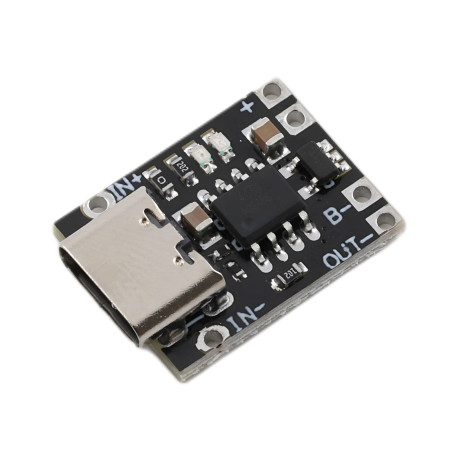

Tento kompaktný nabíjací modul je určený pre jednosériové 3.7V lítium batérie (plne nabité 4.2V), ako sú 18650 alebo polymérové články. Ponúka spoľahlivé a bezpečné nabíjanie s ochranou proti prebitiu, nadprúdu aj podvybitiu. Vďaka USB Type-C konektoru a kvalitnému čipu je ideálnou voľbou pre projekty s napájaním z Li-Ion batérií.

Technické špecifikácie

  • Vstup: USB Type-C (5V)
  • Určené pre: 3.7V Li-Ion/Li-Pol batérie (plne nabité 4.2V)
  • Nabíjací prúd: predvolené 1A
  • Ochrany: prebitie, podbitie (2.4V), nadprúd (4A), skrat, prehriatie
  • Prednabitie: 100 mA
  • Napäťový rozsah vstupu: 4.5–6.5V (odolnosť do 9V)
  • Indikácia nabíjania: červená LED (nabíjanie), modrá LED (plne nabité)
  • Prevádzková teplota: -40 °C až +80 °C
  • Rozmery: 16.8 × 12 mm, rozstup montážnych otvorov 10 mm, vnútorné 5.2 mm

Funkcie a vlastnosti

  • Programovateľný lineárny nabíjací prúd
  • Konštantný prúd / konštantné napätie
  • Mäkký štart – obmedzenie nárazového prúdu
  • Ochrana proti spätnému pripojeniu batérie
  • Nízka spotreba v pohotovostnom režime – predĺženie životnosti batérie
  • Dvojitý výstup indikácie stavu (nabíjanie, bez batérie, chyba)

Ideálne pre

  • Nabíjanie Li-Ion a Li-Pol článkov (napr. 18650)
  • Batériovo napájané projekty s elektronikou
  • DIY powerbanky a malé prenosné zdroje
  • Výukové a hobby projekty s mikrokontrolérmi

Obsah balenia

  • 1× nabíjací modul 3.7V s USB Type-C vstupom

Prečo zvoliť tento produkt

  • Kompaktný a jednoduchý modul s vysokou spoľahlivosťou
  • Integrované ochrany pre bezpečné nabíjanie a prevádzku
  • Jednoduchá integrácia do projektov vďaka Type-C konektoru
  • Možnosť nastavenia nabíjacieho prúdu podľa kapacity batérie
  • Vizuálna indikácia nabíjania a stavu batérie pomocou LED
OEM
AM6696
Vstupné napätie
4,5-6,5 V DC
Výstupné napätie
4,2 V DC
Výstupný prúd
1 A

Tento modul je určený na nabíjanie jednosériových 3.7V lítiových článkov (Li-Ion, Li-Pol). Je vybavený ochranou proti prebitiu, podvybitiu, nadprúdu aj skratu. Vďaka USB Type-C vstupu a kompaktným rozmerom je vhodný pre širokú škálu DIY a profesionálnych aplikácií.

1. Popis a princíp činnosti

  • Modul funguje na princípe lineárneho nabíjania s konštantným prúdom a následne konštantným napätím.
  • Po dosiahnutí konečného nabíjacieho napätia 4.2V sa nabíjací prúd postupne znižuje.
  • Keď prúd klesne pod 100 mA, nabíjací cyklus sa automaticky ukončí.
  • Ak napätie batérie opäť klesne pod 4.05V, modul znovu spustí nabíjanie.

2. Elektrické zapojenie

  • Vstup napájania: cez USB Type-C (odporúčaný zdroj 5V/1A alebo viac).
  • B+ – pripojte k plus pólu batérie.
  • B- – pripojte k mínus pólu batérie.
  • OUT+ a OUT- – výstupy chránené ochranou proti podvybitiu a preťaženiu (napr. pre napájanie mikrokontroléra, LED a pod.).

3. Indikácia prevádzky (LED)

  • Červená LED (CHRG) svieti – prebieha nabíjanie.
  • Modrá LED (STDBY) svieti – batéria plne nabitá.
  • Žiadna LED nesvieti – nie je pripojená batéria alebo nastala chyba.
  • Červená LED bliká – problém s teplotou, nízkym napätím článku alebo zlým kontaktom.

4. Nastavenie nabíjacieho prúdu

Nabíjací prúd je v predvolenom stave 1A (rezistor cca 1,2 kΩ). Ak je potrebný iný prúd, musí sa vymeniť odpor RPROG. Tento odpor je typu SMD 0603 a je nutné ho odpájkovať a nahradiť iným. Bez výmeny zostáva prúd pevne 1A.

Tabuľka odporúčaných hodnôt:

  • 30 kΩ → cca 50 mA
  • 5 kΩ → cca 250 mA
  • 2 kΩ → cca 580 mA
  • 1.2 kΩ → cca 1000 mA (predvolená hodnota)

Odporúčaný nabíjací prúd je cca 0,3–0,5C kapacity článku (napr. 400–500 mA pre 1000 mAh batériu).

5. Bezpečnostné opatrenia

  • Nepripájajte batériu opačne – hrozí poškodenie modulu aj batérie.
  • Nepoužívajte s článkami pod 2.4V (ochrana proti podvybitiu).
  • Batérie nesmú byť zapojené do série, iba paralelne.
  • Zabezpečte dobrý kontakt vodičov – vysoký odpor môže spôsobiť pokles napätia.
  • Počas nabíjania je zahrievanie čipu bežné, zabezpečte vetranie.
  • Na prvú aktiváciu ochrany je potrebné pripojiť modul k napájaniu pred pripojením záťaže.

6. Odporúčania pre použitie

  • Ideálny nabíjací prúd = 0.37C (napr. 370 mA pre 1000 mAh batériu).
  • Pre dlhú životnosť batérie sa odporúča nevybíjať pod 3.0V.
  • Ak je potrebné napájať zariadenie priamo z výstupov, odporúča sa batériu chrániť poistkou.
  • Pre aplikácie s vyšším odberom prúdu možno batérie spájať paralelne, čím sa zvýši kapacita aj dostupný prúd.

7. Technické parametre

  • Vstupné napätie: 4.5–6.5V (odolnosť až do 9V)
  • Výstupné napätie (batéria): 4.2V ± 1%
  • Nabíjací prúd: nastaviteľný 50–1000 mA
  • Prednabitie: 100 mA
  • Ochrany: prebitie, podbitie (2.4V), nadprúd (4A), prehriatie
  • Rozmery: 16.8 × 12 mm
  • Montážne otvory: 10 mm, rozstup 5.2 mm
  • Prevádzková teplota: -40 °C až +80 °C

8. Praktické tipy

  • Pri nabíjaní viacerých článkov paralelne sa prúd rozdelí medzi ne.
  • Na testovanie funkcie možno použiť laboratórny zdroj s prúdovým obmedzením.
  • Pri výrobe powerbanky je vhodné doplniť modul o step-up menič na 5V.
  • Modul možno využiť aj ako ochranný obvod pri vybíjaní článku do záťaže.
