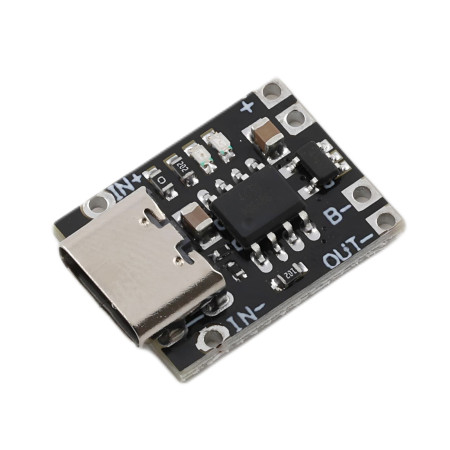

USB-C-latausmoduuli Li-Pol- ja 18650-akuille
zoom_out_map
chevron_left chevron_right

USB-C-latausmoduuli Li-Pol- ja 18650-akuille

1,02 €

1,02 € excl. VAT

1.024934 Veroton

i
Sovellettava ALV on 0% maassa Yhdysvallat.
check Varastossa
Luetteloarkki

Tämä kompakti latausmoduuli on suunniteltu yksijännitteisille 3,7 V:n litium-akuille (täyteen ladattu 4,2 V), kuten 18650- tai polymeerikennoille. Se tarjoaa luotettavan ja turvallisen latauksen ja suojaa ylilataukselta, ylivirralta ja alipurkaukselta. USB Type-C -liittimen ja korkealaatuisen sirun ansiosta se on ihanteellinen valinta litiumioniakkuja käyttäville projekteille.

Tekniset tiedot

  • Tulo: USB Type-C (5V)
  • Suunniteltu: 3,7 V:n litiumioniakuille/litiumioniakuille (täyteen ladattu 4,2 V)
  • Latausvirta: oletusarvo 1A
  • Suojaukset: ylilataus, alilataus (2,4 V), ylivirta (4 A), oikosulku, ylikuumeneminen
  • Esilataus: 100 mA
  • Tulojännitealue: 4,5–6,5 V (vastus jopa 9 V)
  • Latauksen merkkivalo: punainen LED (lataus), sininen LED (täysin ladattu)
  • Käyttölämpötila: -40 °C - +80 °C
  • Mitat: 16,8 × 12 mm, kiinnitysreikien väli 10 mm, sisämitta 5,2 mm

Toiminnot ja ominaisuudet

  • Ohjelmoitava lineaarinen latausvirta
  • Vakiovirta / vakiojännite
  • Pehmeä käynnistys – käynnistysvirran rajoitus
  • Akun väärin päin kytkennän suojaus
  • Alhainen valmiustilan virrankulutus – pidentää akun käyttöikää
  • Kaksoistilausulostulo (lataus, akku tyhjä, virhe)

Ihanteellinen

  • Li-ion- ja Li-polymer-kennojen lataus (esim. 18650)
  • Akkukäyttöiset elektroniikkaprojektit
  • Tee-se-itse-varavirtalähteet ja pienet kannettavat virtalähteet
  • Opetus- ja harrastusprojektit mikrokontrollereiden kanssa

Pakkauksen sisältö

  • 1 × 3,7 V:n latausmoduuli USB Type-C -tulolla

Miksi valita tämä tuote?

  • Kompakti ja yksinkertainen moduuli, jolla on korkea luotettavuus
  • Integroidut suojaukset turvalliseen lataukseen ja käyttöön
  • Helppo integroida projekteihin Type-C-liittimen ansiosta
  • Mahdollisuus säätää latausvirtaa akun kapasiteetin mukaan
  • Latauksen ja akun tilan visuaalinen ilmaisin LED-valoilla
OEM
AM6696
Tulojännite
4,5-6,5 V DC
Lähtöjännite
4,2 V DC
Lähtövirta
1 A

Tämä moduuli on tarkoitettu 3,7 V litiumkennojen (Li-Ion, Li-Pol) lataamiseen yksittäisessä sarjassa. Se on varustettu ylikuormitus-, alijännite-, ylivirta- ja oikosulkusuojalla. USB Type-C -sisääntulon ja kompaktien mittojen ansiosta se sopii laajaan valikoimaan DIY- ja ammattikäyttöön.

1. Kuvaus ja toimintaperiaate

  • Moduuli toimii lineaarisen latauksen periaatteella: ensin vakio virralla, sitten vakio jännitteellä.
  • Lopullisen latausjännitteen (4,2 V) saavutettuaan latausvirta vähenee vähitellen.
  • Kun virta laskee alle 100 mA, lataussykli päättyy automaattisesti.
  • Jos akun jännite laskee uudelleen alle 4,05 V, moduuli käynnistää latauksen uudelleen.

2. Sähköliitännät

  • Virtatulo: USB Type-C (suositeltu lähde 5V/1A tai enemmän).
  • B+ – liitä akun positiiviseen napaan.
  • B- – liitä akun negatiiviseen napaan.
  • OUT+ ja OUT- – lähdöt, joissa on suoja alijännitteeltä ja ylikuormitukselta (esim. mikrokontrollerin tai LEDien käyttöön).

3. Käytön ilmaisin (LED)

  • Punainen LED (CHRG) palaa – lataus käynnissä.
  • Sininen LED (STDBY) palaa – akku on täysin ladattu.
  • Mikään LED ei pala – akkua ei ole kytketty tai on tapahtunut virhe.
  • Punainen LED vilkkuu – ongelma lämpötilassa, matala kennon jännite tai huono kontakti.

4. Latausvirran asetus

Oletuslatausvirta on 1A (vastus noin 1,2 kΩ). Jos tarvitaan eri virta, RPROG-vastus on vaihdettava. Tämä vastus on tyyppiä SMD 0603 ja se täytyy irrottaa ja korvata toisella. Ilman vaihtoa virta pysyy kiinteänä 1A.

Suositellut arvot:

  • 30 kΩ → noin 50 mA
  • 5 kΩ → noin 250 mA
  • 2 kΩ → noin 580 mA
  • 1,2 kΩ → noin 1000 mA (oletusarvo)

Suositeltu latausvirta on noin 0,3–0,5C kennon kapasiteetista (esim. 400–500 mA 1000 mAh akulle).

5. Turvatoimenpiteet

  • Älä kytke akkua väärinpäin – riski moduulin ja akun vaurioitumisesta.
  • Älä käytä kennoja, joiden jännite on alle 2,4 V (alijännitesuoja).
  • Akkuja ei saa kytkeä sarjaan, vain rinnan.
  • Varmista hyvä johdinliitos – suuri resistanssi voi aiheuttaa jännitehäviön.
  • Siru lämpenee latauksen aikana normaalisti, varmista tuuletus.
  • Ensimmäisen suojauksen aktivoinnin yhteydessä kytke moduuli virtalähteeseen ennen kuorman kytkemistä.

6. Käyttösuositukset

  • Ihanteellinen latausvirta = 0,37C (esim. 370 mA 1000 mAh akulle).
  • Akun pitkän käyttöiän varmistamiseksi sitä ei suositella purettavan alle 3,0 V.
  • Jos laite täytyy syöttää suoraan lähdöistä, akun suojaaminen sulakkeella on suositeltavaa.
  • Suurivirtaisissa sovelluksissa akkuja voidaan kytkeä rinnan, mikä lisää kapasiteettia ja saatavilla olevaa virtaa.

7. Tekniset tiedot

  • Tulojännite: 4,5–6,5 V (kestää jopa 9 V)
  • Lähtöjännite (akku): 4,2 V ± 1%
  • Latausvirta: säädettävä 50–1000 mA
  • Esilataus: 100 mA
  • Suojaus: ylikuormitus, alijännite (2,4 V), ylivirta (4A), ylikuumeneminen
  • Mitat: 16,8 × 12 mm
  • Kiinnitysreiät: 10 mm, jako 5,2 mm
  • Käyttölämpötila: -40 °C – +80 °C

8. Käytännön vinkit

  • Kun useita kennoja ladataan rinnakkain, virta jakautuu niiden kesken.
  • Toiminnan testaamiseen voidaan käyttää laboratorion virtalähdettä, jossa on virtarajoitus.
  • Powerbankin rakentamisessa on suositeltavaa lisätä 5 V step-up -muunnin.
  • Moduulia voidaan käyttää myös suojauspiirinä, kun kennoa puretaan kuormaan.

EU-tuonti: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tšekin tasavalta,
