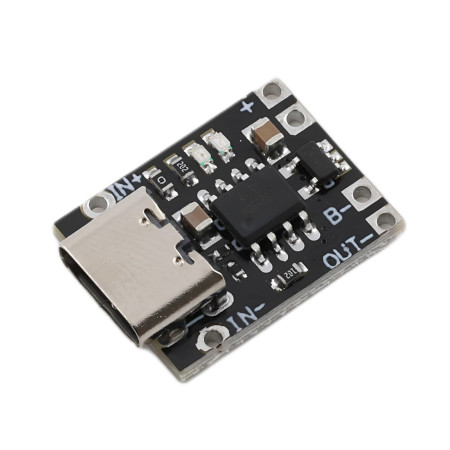

USB-C opladningsmodul til Li-Pol og 18650 batterier

1,02 €

1,02 € excl. VAT

1.024934 Ekskl. moms

i
Den anvendte momssats er 0% for landet USA.
check På lager
Katalogblad

Dette kompakte opladningsmodul er designet til enkeltserie 3,7V lithiumbatterier (fuldt opladet 4,2V), såsom 18650 eller polymerceller. Det tilbyder pålidelig og sikker opladning med beskyttelse mod overopladning, overstrøm og underafladning. Takket være USB Type-C-stikket og chippen af høj kvalitet er det et ideelt valg til projekter, der drives af Li-Ion-batterier.

Tekniske specifikationer

  • Indgang: USB Type-C (5V)
  • Designet til: 3,7V Li-Ion/Li-Pol-batterier (fuldt opladet 4,2V)
  • Ladestrøm: standard 1A
  • Beskyttelse: overopladning, underopladning (2,4V), overstrøm (4A), kortslutning, overophedning
  • Forladning: 100 mA
  • Indgangsspændingsområde: 4,5–6,5V (modstand op til 9V)
  • Opladningsindikator: rød LED (opladning), blå LED (fuldt opladet)
  • Driftstemperatur: -40°C til +80°C
  • Dimensioner: 16,8 × 12 mm, afstand mellem monteringshul 10 mm, indvendig diameter 5,2 mm

Funktioner og egenskaber

  • Programmerbar lineær ladestrøm
  • Konstant strøm / konstant spænding
  • Blød start – begrænsning af indkoblingsstrøm
  • Beskyttelse mod omvendt batteriforbindelse
  • Lavt strømforbrug i standby-tilstand – forlænger batteriets levetid
  • Dobbelt statusindikationsudgang (opladning, intet batteri, fejl)

Ideel til

  • Opladning af Li-Ion- og Li-Pol-celler (f.eks. 18650)
  • Batteridrevne elektronikprojekter
  • Gør-det-selv powerbanks og små bærbare kilder
  • Uddannelses- og hobbyprojekter med mikrocontrollere

Pakkens indhold

  • 1× 3,7V opladningsmodul med USB Type-C-indgang

Hvorfor vælge dette produkt?

  • Kompakt og enkelt modul med høj pålidelighed
  • Integrerede beskyttelser for sikker opladning og drift
  • Nem integration i projekter takket være Type-C-stik
  • Mulighed for at justere ladestrømmen i henhold til batteriets kapacitet
  • Visuel indikation af opladning og batteristatus via LED
OEM
AM6696
Indgangsspænding
4,5-6,5 V DC
Udgangsspænding
4,2 V DC
Udgangsstrøm
1 A

Denne modul er beregnet til opladning af 3,7 V lithiumceller i en enkelt serie (Li-Ion, Li-Pol). Den er udstyret med beskyttelse mod overopladning, dybdeafladning, overstrøm og kortslutning. Takket være USB Type-C-indgangen og de kompakte dimensioner er den velegnet til en bred vifte af DIY- og professionelle applikationer.

1. Beskrivelse og funktionsprincip

  • Modulet fungerer efter princippet om lineær opladning med konstant strøm efterfulgt af konstant spænding.
  • Når den endelige opladespænding på 4,2 V er nået, falder opladningsstrømmen gradvist.
  • Når strømmen falder under 100 mA, afsluttes opladningscyklussen automatisk.
  • Hvis batterispændingen igen falder under 4,05 V, starter modulet opladningen igen.

2. Elektriske tilslutninger

  • Strømindgang: via USB Type-C (anbefalet kilde 5V/1A eller højere).
  • B+ – tilslut til batteriets pluspol.
  • B- – tilslut til batteriets minuspol.
  • OUT+ og OUT- – udgange beskyttet mod dybdeafladning og overbelastning (f.eks. til at drive mikrokontroller, LED’er osv.).

3. Driftsindikering (LED)

  • Rød LED (CHRG) lyser – opladning i gang.
  • Blå LED (STDBY) lyser – batteriet er fuldt opladet.
  • Ingen LED lyser – intet batteri tilsluttet eller en fejl er opstået.
  • Rød LED blinker – problem med temperatur, lav celle spænding eller dårlig kontakt.

4. Indstilling af opladningsstrøm

Standardopladestrømmen er 1A (modstand ca. 1,2 kΩ). Hvis en anden strøm er nødvendig, skal RPROG-modstanden udskiftes. Denne modstand er af typen SMD 0603 og skal aflodes og erstattes. Uden udskiftning forbliver strømmen fast på 1A.

Anbefalede værdier:

  • 30 kΩ → ca. 50 mA
  • 5 kΩ → ca. 250 mA
  • 2 kΩ → ca. 580 mA
  • 1,2 kΩ → ca. 1000 mA (standardværdi)

Den anbefalede opladestrøm er ca. 0,3–0,5C af cellekapaciteten (f.eks. 400–500 mA for et 1000 mAh batteri).

5. Sikkerhedsforanstaltninger

  • Tilslut ikke batteriet omvendt – risiko for beskadigelse af modulet og batteriet.
  • Må ikke anvendes med celler under 2,4 V (beskyttelse mod dybdeafladning).
  • Batterier må ikke forbindes i serie, kun parallelt.
  • Sørg for god kontakt i ledningerne – høj modstand kan forårsage spændingsfald.
  • Opvarmning af chippen under opladning er normalt, sørg for ventilation.
  • Ved første aktivering af beskyttelsen skal modulet tilsluttes strømforsyningen før belastningen tilsluttes.

6. Anbefalinger til brug

  • Ideel opladestrøm = 0,37C (f.eks. 370 mA for et 1000 mAh batteri).
  • For længere batterilevetid anbefales det ikke at aflade under 3,0 V.
  • Hvis en enhed skal forsynes direkte fra udgangene, anbefales det at beskytte batteriet med en sikring.
  • Til applikationer med højere strømforbrug kan batterier forbindes parallelt, hvilket øger kapacitet og tilgængelig strøm.

7. Tekniske data

  • Indgangsspænding: 4,5–6,5 V (tåler op til 9 V)
  • Udgangsspænding (batteri): 4,2 V ± 1%
  • Opladestrøm: justerbar 50–1000 mA
  • Foropladning: 100 mA
  • Beskyttelser: overopladning, dybdeafladning (2,4 V), overstrøm (4A), overophedning
  • Dimensioner: 16,8 × 12 mm
  • Monteringshuller: 10 mm, afstand 5,2 mm
  • Arbejdstemperatur: -40 °C til +80 °C

8. Praktiske tips

  • Ved opladning af flere celler parallelt fordeles strømmen mellem dem.
  • Til test af funktionen kan et laboratorieforsyning med strømlimit anvendes.
  • Ved konstruktion af en powerbank anbefales det at tilføje en step-up konverter til 5 V.
  • Modulet kan også bruges som beskyttelseskredsløb under afladning af cellen til en belastning.
