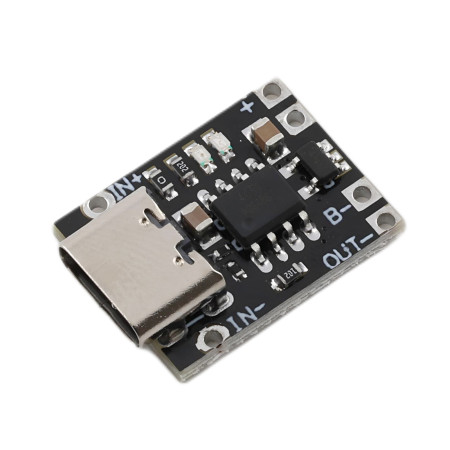

Polnilni modul USB-C za Li-Pol in 18650 baterije

1,02 €

1,02 € excl. VAT

1.024934 Brez DDV

i
Višina obračunanega DDV je 0% za državo Združene države Amerike.
check Na zalogi
Katalogni list

Ta kompaktni polnilni modul je zasnovan za enoserijske 3,7 V litijeve baterije (popolnoma napolnjene 4,2 V), kot so 18650 ali polimerne celice. Ponuja zanesljivo in varno polnjenje z zaščito pred preobremenitvijo, prekomernim tokom in premajhnim praznjenjem. Zahvaljujoč priključku USB Type-C in visokokakovostnemu čipu je idealna izbira za projekte, ki jih napajajo litij-ionske baterije.

Tehnične specifikacije

  • Vhod: USB tipa C (5 V)
  • Zasnovano za: 3,7 V Li-Ion/Li-Pol baterije (popolnoma napolnjene 4,2 V)
  • Polnilni tok: privzeto 1A
  • Zaščite: prenapolnjenost, prenizka napolnjenost (2,4 V), preobremenitev (4 A), kratek stik, pregrevanje
  • Predpolnjenje: 100 mA
  • Območje vhodne napetosti: 4,5–6,5 V (upornost do 9 V)
  • Indikator polnjenja: rdeča LED (polnjenje), modra LED (popolnoma napolnjeno)
  • Delovna temperatura: od -40 °C do +80 °C
  • Dimenzije: 16,8 × 12 mm, razmik med montažnimi luknjami 10 mm, notranje 5,2 mm

Funkcije in lastnosti

  • Programabilni linearni polnilni tok
  • Konstantni tok / konstantna napetost
  • Mehak zagon – omejitev vklopnega toka
  • Zaščita pred obratno povezavo baterije
  • Nizka poraba energije v stanju pripravljenosti – podaljšuje življenjsko dobo baterije
  • Dvojni izhod za prikaz stanja (polnjenje, izpraznjena baterija, napaka)

Idealno za

  • Polnjenje Li-ionskih in Li-Pol celic (npr. 18650)
  • Projekti elektronike na baterije
  • Naredi sam prenosne baterije in majhni prenosni viri
  • Izobraževalni in hobi projekti z mikrokrmilniki

Vsebina paketa

  • 1× 3,7V polnilni modul z vhodom USB Type-C

Zakaj izbrati ta izdelek?

  • Kompakten in preprost modul z visoko zanesljivostjo
  • Vgrajene zaščite za varno polnjenje in delovanje
  • Enostavna integracija v projekte zahvaljujoč priključku tipa C
  • Možnost prilagajanja polnilnega toka glede na kapaciteto baterije
  • Vizualni prikaz polnjenja in stanja baterije preko LED diode
OEM
AM6696
Vhodna napetost
4,5-6,5 V DC
Izhodna napetost
4,2 V DC
Izhodni tok
1 A

Ta modul je namenjen polnjenju litijevih celic 3,7 V v enem zaporedju (Li-Ion, Li-Pol). Opremljen je z zaščito pred prenapolnjenjem, prenizko napetostjo, prekomernim tokom in kratkim stikom. Zaradi vhoda USB Type-C in kompaktnih dimenzij je primeren za širok spekter DIY in profesionalnih aplikacij.

1. Opis in princip delovanja

  • Modul deluje po principu linearnega polnjenja s konstantnim tokom, nato s konstantno napetostjo.
  • Po dosegu končne napetosti polnjenja 4,2 V se polnilni tok postopoma zmanjšuje.
  • Ko tok pade pod 100 mA, se polnilni cikel samodejno zaključi.
  • Če napetost baterije ponovno pade pod 4,05 V, modul ponovno začne polnjenje.

2. Električne povezave

  • Vhod napajanja: prek USB Type-C (priporočen vir 5V/1A ali več).
  • B+ – priključite na pozitivni pol baterije.
  • B- – priključite na negativni pol baterije.
  • OUT+ in OUT- – izhodi zaščiteni pred prenizko napetostjo in preobremenitvijo (npr. za napajanje mikrokontrolerja, LED ipd.).

3. Indikacija delovanja (LED)

  • Rdeča LED (CHRG) sveti – polnjenje v teku.
  • Modra LED (STDBY) sveti – baterija popolnoma napolnjena.
  • Nobena LED ne sveti – baterija ni priključena ali je prišlo do napake.
  • Rdeča LED utripa – težava s temperaturo, nizko napetostjo celice ali slabim kontaktom.

4. Nastavitev polnilnega toka

Privzeti polnilni tok je 1A (upor cca 1,2 kΩ). Če je potreben drug tok, je treba zamenjati upor RPROG. Ta upor je tipa SMD 0603 in ga je treba odspajkati ter zamenjati z drugim. Brez zamenjave ostane tok fiksno 1A.

Tabela priporočenih vrednosti:

  • 30 kΩ → cca 50 mA
  • 5 kΩ → cca 250 mA
  • 2 kΩ → cca 580 mA
  • 1,2 kΩ → cca 1000 mA (privzeta vrednost)

Priporočen polnilni tok je cca 0,3–0,5C kapacitete celice (npr. 400–500 mA za baterijo 1000 mAh).

5. Varnostni ukrepi

  • Ne priključite baterije obrnjeno – nevarnost poškodbe modula in baterije.
  • Ne uporabljajte s celicami pod 2,4 V (zaščita pred prenizko napetostjo).
  • Baterij ni dovoljeno povezovati zaporedno, le vzporedno.
  • Zagotovite dober stik vodnikov – visok upor lahko povzroči padec napetosti.
  • Segrevanje čipa med polnjenjem je normalno, zagotovite prezračevanje.
  • Za prvo aktivacijo zaščite priključite modul na napajanje pred priključitvijo bremena.

6. Priporočila za uporabo

  • Idealen polnilni tok = 0,37C (npr. 370 mA za baterijo 1000 mAh).
  • Za dolgo življenjsko dobo baterije priporočamo, da se ne prazni pod 3,0 V.
  • Če je potrebno neposredno napajanje naprave iz izhodov, priporočamo zaščito baterije z varovalko.
  • Za aplikacije z večjo porabo toka se lahko baterije povezujejo vzporedno, s čimer se poveča kapaciteta in razpoložljivi tok.

7. Tehnični podatki

  • Vhodna napetost: 4,5–6,5 V (odporno do 9 V)
  • Izhodna napetost (baterija): 4,2 V ± 1%
  • Polnilni tok: nastavljiv 50–1000 mA
  • Predpolnjenje: 100 mA
  • Zaščite: prenapolnitev, prenizka napetost (2,4 V), prekomerni tok (4A), pregrevanje
  • Dimenzije: 16,8 × 12 mm
  • Montažne luknje: 10 mm, razmik 5,2 mm
  • Obratovalna temperatura: -40 °C do +80 °C

8. Praktični nasveti

  • Pri polnjenju več celic vzporedno se tok razdeli mednje.
  • Za testiranje funkcije se lahko uporabi laboratorijski napajalnik z omejitvijo toka.
  • Pri izdelavi powerbank-a je priporočljivo dodati step-up pretvornik na 5 V.
  • Modul se lahko uporabi tudi kot zaščitno vezje pri praznjenju celice v breme.
