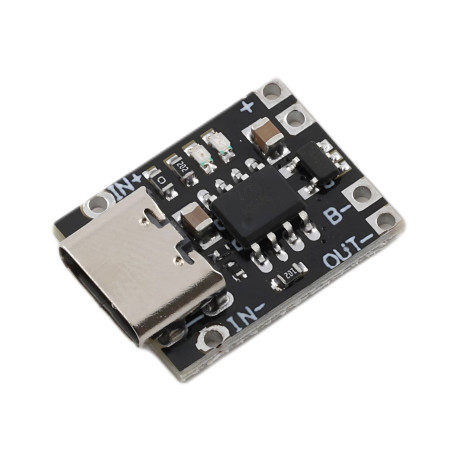

Moduł ładowania USB-C do akumulatorów Li-Pol i 18650

1,02 €

1,02 € bez VAT

1.024934 Netto

i
Stawka VAT stosowana wynosi 0% dla kraju Stany Zjednoczone.
check Na stanie
Karta katalogowa

Ten kompaktowy moduł ładowania jest przeznaczony do akumulatorów litowo-jonowych 3,7 V (w pełni naładowanych 4,2 V), takich jak 18650 lub ogniwa polimerowe. Zapewnia niezawodne i bezpieczne ładowanie z zabezpieczeniem przed przeładowaniem, przetężeniem i niedoładowaniem. Dzięki złączu USB typu C i wysokiej jakości układowi scalonemu, jest idealnym wyborem do projektów zasilanych akumulatorami litowo-jonowymi.

Dane techniczne

  • Wejście: USB typu C (5 V)
  • Przeznaczony do: akumulatorów litowo-jonowych/litowo-polimerowych 3,7 V (w pełni naładowanych 4,2 V)
  • Prąd ładowania: domyślnie 1A
  • Zabezpieczenia: przeładowanie, niedoładowanie (2,4 V), przetężenie (4 A), zwarcie, przegrzanie
  • Wstępne ładowanie: 100 mA
  • Zakres napięcia wejściowego: 4,5–6,5 V (rezystancja do 9 V)
  • Wskaźnik ładowania: czerwona dioda LED (ładowanie), niebieska dioda LED (pełne naładowanie)
  • Temperatura pracy: od -40°C do +80°C
  • Wymiary: 16,8 × 12 mm, rozstaw otworów montażowych 10 mm, wewnętrzny 5,2 mm

Funkcje i cechy

  • Programowalny liniowy prąd ładowania
  • Prąd stały / napięcie stałe
  • Miękki start – ograniczenie prądu rozruchowego
  • Zabezpieczenie przed odwrotnym podłączeniem akumulatora
  • Niskie zużycie energii w trybie czuwania – wydłuża żywotność baterii
  • Podwójne wyjście wskazujące stan (ładowanie, brak baterii, błąd)

Idealny dla

  • Ładowanie ogniw Li-Ion i Li-Pol (np. 18650)
  • Projekty elektroniki zasilanej bateryjnie
  • Zrób to sam: powerbanki i małe przenośne źródła energii
  • Projekty edukacyjne i hobbystyczne z mikrokontrolerami

Zawartość opakowania

  • 1× moduł ładowania 3,7 V z wejściem USB typu C

Dlaczego warto wybrać ten produkt?

  • Kompaktowy i prosty moduł o wysokiej niezawodności
  • Zintegrowane zabezpieczenia zapewniające bezpieczne ładowanie i obsługę
  • Łatwa integracja z projektami dzięki złączu typu C
  • Możliwość regulacji prądu ładowania w zależności od pojemności akumulatora
  • Wizualny wskaźnik ładowania i stanu baterii za pomocą diody LED
OEM
AM6696
Napięcie wejściowe
4,5-6,5 V DC
Napięcie wyjściowe
4,2 V DC
Prąd wyjściowy
1 A

Ten moduł jest przeznaczony do ładowania ogniw litowych 3,7 V w pojedynczym szeregu (Li-Ion, Li-Pol). Jest wyposażony w zabezpieczenie przed przeładowaniem, nadmiernym rozładowaniem, nadprądem i zwarciem. Dzięki wejściu USB Type-C i kompaktowym wymiarom nadaje się do szerokiego zakresu zastosowań DIY i profesjonalnych.

1. Opis i zasada działania

  • Moduł działa na zasadzie liniowego ładowania ze stałym prądem, a następnie stałym napięciem.
  • Po osiągnięciu końcowego napięcia ładowania 4,2 V prąd ładowania stopniowo maleje.
  • Kiedy prąd spadnie poniżej 100 mA, cykl ładowania kończy się automatycznie.
  • Jeśli napięcie akumulatora ponownie spadnie poniżej 4,05 V, moduł ponownie rozpocznie ładowanie.

2. Połączenia elektryczne

  • Wejście zasilania: przez USB Type-C (zalecane źródło 5V/1A lub więcej).
  • B+ – podłącz do dodatniego bieguna akumulatora.
  • B- – podłącz do ujemnego bieguna akumulatora.
  • OUT+ i OUT- – wyjścia chronione przed nadmiernym rozładowaniem i przeciążeniem (np. do zasilania mikrokontrolera, diod LED itp.).

3. Wskaźnik pracy (LED)

  • Czerwona dioda LED (CHRG) świeci – trwa ładowanie.
  • Niebieska dioda LED (STDBY) świeci – akumulator jest w pełni naładowany.
  • Żadna dioda LED się nie świeci – akumulator nie jest podłączony lub wystąpił błąd.
  • Czerwona dioda LED miga – problem z temperaturą, niskim napięciem ogniwa lub słabym kontaktem.

4. Ustawianie prądu ładowania

Domyślny prąd ładowania to 1A (rezystor ok. 1,2 kΩ). Jeśli wymagany jest inny prąd, należy wymienić rezystor RPROG. Jest to rezystor typu SMD 0603, który należy wylutować i zastąpić innym. Bez wymiany prąd pozostaje na stałe 1A.

Tabela zalecanych wartości:

  • 30 kΩ → ok. 50 mA
  • 5 kΩ → ok. 250 mA
  • 2 kΩ → ok. 580 mA
  • 1,2 kΩ → ok. 1000 mA (wartość domyślna)

Zalecany prąd ładowania to ok. 0,3–0,5C pojemności ogniwa (np. 400–500 mA dla akumulatora 1000 mAh).

5. Środki bezpieczeństwa

  • Nie podłączaj akumulatora odwrotnie – ryzyko uszkodzenia modułu i akumulatora.
  • Nie używaj z ogniwami poniżej 2,4 V (zabezpieczenie przed nadmiernym rozładowaniem).
  • Akumulatorów nie wolno łączyć szeregowo, tylko równolegle.
  • Zapewnij dobry kontakt przewodów – duża rezystancja może powodować spadki napięcia.
  • Podczas ładowania nagrzewanie układu jest normalne, zapewnij wentylację.
  • Przy pierwszej aktywacji zabezpieczenia podłącz moduł do zasilania przed podłączeniem obciążenia.

6. Zalecenia dotyczące użytkowania

  • Idealny prąd ładowania = 0,37C (np. 370 mA dla akumulatora 1000 mAh).
  • Dla długiej żywotności akumulatora zaleca się nie rozładowywać go poniżej 3,0 V.
  • Jeśli konieczne jest zasilanie urządzenia bezpośrednio z wyjść, zaleca się zabezpieczenie akumulatora bezpiecznikiem.
  • Do zastosowań z większym poborem prądu ogniwa można łączyć równolegle, zwiększając pojemność i dostępny prąd.

7. Parametry techniczne

  • Napięcie wejściowe: 4,5–6,5 V (odporne do 9 V)
  • Napięcie wyjściowe (akumulator): 4,2 V ± 1%
  • Prąd ładowania: regulowany 50–1000 mA
  • Prąd wstępny: 100 mA
  • Zabezpieczenia: przeładowanie, nadmierne rozładowanie (2,4 V), nadprąd (4A), przegrzanie
  • Wymiary: 16,8 × 12 mm
  • Otwory montażowe: 10 mm, rozstaw 5,2 mm
  • Temperatura pracy: -40 °C do +80 °C

8. Praktyczne wskazówki

  • Podczas ładowania kilku ogniw równolegle prąd dzieli się między nie.
  • Do testowania działania można użyć zasilacza laboratoryjnego z ograniczeniem prądu.
  • Przy budowie powerbanku zaleca się uzupełnienie modułu o przetwornicę step-up do 5 V.
  • Moduł może być również używany jako układ zabezpieczający podczas rozładowywania ogniwa do obciążenia.
