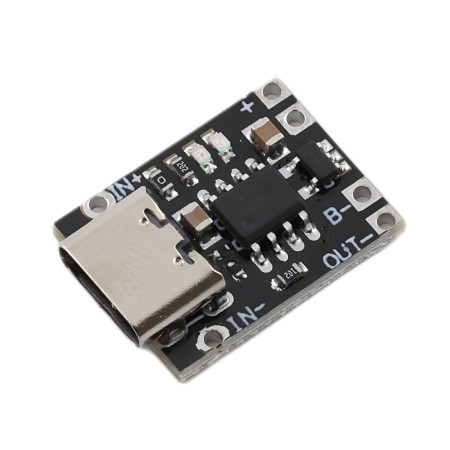

USB-C töltőmodul 3,7V Li-Pol és 18650 akkumulátorhoz
zoom_out_map
chevron_left chevron_right

USB-C töltőmodul Li-Pol és 18650 akkumulátorokhoz

1,02 €

1,02 € ÁFA nélkül

1.024934 Áfa nélkül

i
Alkalmazott ÁFA-mérték: 0% . Érvényes ország: Egyesült Államok.
check Készleten
Katalógus lap

Ez a kompakt töltőmodul egysoros 3,7 V-os lítium akkumulátorokhoz (teljesen feltöltött állapotban 4,2 V), például 18650 vagy polimer cellákhoz készült. Megbízható és biztonságos töltést kínál túltöltés, túláram és alulmerülés elleni védelemmel. Az USB Type-C csatlakozónak és a kiváló minőségű chipnek köszönhetően ideális választás Li-ion akkumulátorokkal működő projektekhez.

Műszaki adatok

  • Bemenet: USB Type-C (5V)
  • 3,7 V-os Li-ion/Li-Pol akkumulátorokhoz tervezve (teljesen feltöltött 4,2 V)
  • Töltési áram: alapértelmezett 1A
  • Védelem: túltöltés, alultöltés (2,4 V), túláram (4 A), rövidzárlat, túlmelegedés
  • Előtöltés: 100 mA
  • Bemeneti feszültségtartomány: 4,5–6,5 V (ellenállás 9 V-ig)
  • Töltésjelző: piros LED (töltés), kék LED (teljesen feltöltve)
  • Üzemi hőmérséklet: -40°C és +80°C között
  • Méretek: 16,8 × 12 mm, rögzítőfuratok távolsága 10 mm, belső 5,2 mm

Funkciók és jellemzők

  • Programozható lineáris töltési áram
  • Állandó áram / állandó feszültség
  • Lágyindítás – bekapcsolási áramkorlátozás
  • Akkumulátor fordított bekötés elleni védelem
  • Alacsony készenléti energiafogyasztás – meghosszabbítja az akkumulátor élettartamát
  • Kettős állapotjelző kimenet (töltés, nincs akkumulátor, hiba)

Ideális a következőkhöz:

  • Li-ion és Li-Pol cellák töltése (pl. 18650)
  • Akkumulátoros elektronikai projektek
  • Saját kezűleg készített külső akkumulátorok és kis hordozható források
  • Oktatási és hobbi projektek mikrokontrollerekkel

A csomag tartalma

  • 1× 3,7 V-os töltőmodul USB Type-C bemenettel

Miért válassza ezt a terméket?

  • Kompakt és egyszerű modul nagy megbízhatósággal
  • Integrált védelem a biztonságos töltés és működés érdekében
  • Könnyű integráció projektekbe a Type-C csatlakozónak köszönhetően
  • Lehetőség a töltési áram beállítására az akkumulátor kapacitásának megfelelően
  • A töltés és az akkumulátor állapotának vizuális jelzése LED-en keresztül
OEM
AM6696
Bemeneti feszültség
4,5-6,5 V DC
Kimeneti feszültség
4,2 V DC
Kimeneti áram
1 A

Ez a modul egy soros 3,7 V-os lítium cellák (Li-Ion, Li-Pol) töltésére szolgál. Túl- és alulfeszültség, túláram és rövidzárlat elleni védelemmel van ellátva. Az USB Type-C bemenetnek és a kompakt méreteknek köszönhetően széles körű DIY és professzionális alkalmazásokhoz alkalmas.

1. Leírás és működési elv

  • A modul lineáris töltés elvén működik állandó árammal, majd állandó feszültséggel.
  • A végső 4,2 V-os töltési feszültség elérése után a töltőáram fokozatosan csökken.
  • Amikor az áram 100 mA alá esik, a töltési ciklus automatikusan leáll.
  • Ha az akkumulátor feszültsége ismét 4,05 V alá esik, a modul újraindítja a töltést.

2. Elektromos csatlakozás

  • Tápbemenet: USB Type-C (ajánlott forrás 5V/1A vagy nagyobb).
  • B+ – csatlakoztassa az akkumulátor pozitív pólusához.
  • B- – csatlakoztassa az akkumulátor negatív pólusához.
  • OUT+ és OUT- – alulfeszültség és túlterhelés ellen védett kimenetek (pl. mikrokontroller, LED-ek táplálására).

3. Működésjelzés (LED)

  • Piros LED (CHRG) világít – töltés folyamatban.
  • Kék LED (STDBY) világít – az akkumulátor teljesen feltöltve.
  • LED nem világít – nincs akkumulátor csatlakoztatva, vagy hiba történt.
  • Piros LED villog – probléma a hőmérséklettel, alacsony cellafeszültség vagy rossz kontaktus.

4. Töltőáram beállítása

Az alapértelmezett töltőáram 1A (ellenállás kb. 1,2 kΩ). Ha más áram szükséges, ki kell cserélni az RPROG ellenállást. Ez egy SMD 0603 típusú ellenállás, amelyet ki kell forrasztani és másikkal helyettesíteni. Csere nélkül az áram fixen 1A marad.

Ajánlott értékek táblázata:

  • 30 kΩ → kb. 50 mA
  • 5 kΩ → kb. 250 mA
  • 2 kΩ → kb. 580 mA
  • 1.2 kΩ → kb. 1000 mA (alapérték)

Az ajánlott töltőáram kb. a cellakapacitás 0,3–0,5C-je (pl. 400–500 mA egy 1000 mAh akkumulátorhoz).

5. Biztonsági óvintézkedések

  • Ne csatlakoztassa fordítva az akkumulátort – a modul és az akkumulátor károsodhat.
  • Ne használja 2,4 V alatti cellákkal (alulfeszültség-védelem).
  • Az akkumulátorokat nem szabad sorosan kötni, csak párhuzamosan.
  • Biztosítsa a jó vezetékcsatlakozást – a magas ellenállás feszültségesést okozhat.
  • A chip melegedése töltés közben normális, biztosítson szellőzést.
  • Az első védelemaktiváláshoz a modult a táphoz kell csatlakoztatni a terhelés előtt.

6. Használati ajánlások

  • Ideális töltőáram = 0,37C (pl. 370 mA egy 1000 mAh akkumulátorhoz).
  • Az akkumulátor hosszú élettartama érdekében ajánlott 3,0 V alá nem meríteni.
  • Ha a készüléket közvetlenül a kimenetről kell táplálni, ajánlott az akkumulátort biztosítékkal védeni.
  • Nagyobb áramfelvételű alkalmazásokhoz az akkumulátorokat párhuzamosan lehet kötni, így nő a kapacitás és az elérhető áram.

7. Műszaki paraméterek

  • Bemeneti feszültség: 4,5–6,5 V (ellenáll akár 9 V-ig)
  • Kimeneti feszültség (akkumulátor): 4,2 V ± 1%
  • Töltőáram: állítható 50–1000 mA
  • Előtöltés: 100 mA
  • Védelem: túltöltés, alulfeszültség (2,4 V), túláram (4A), túlmelegedés
  • Méretek: 16,8 × 12 mm
  • Szerelőfuratok: 10 mm, 5,2 mm osztás
  • Üzemi hőmérséklet: -40 °C – +80 °C

8. Gyakorlati tippek

  • Több cella párhuzamos töltésekor az áram megoszlik közöttük.
  • A működés teszteléséhez használható áramkorlátozott labor tápegység.
  • Powerbank készítésénél célszerű a modult 5V-os step-up konverterrel kiegészíteni.
  • A modul védelmi áramkörként is használható, amikor a cellát terhelésre merítjük.
