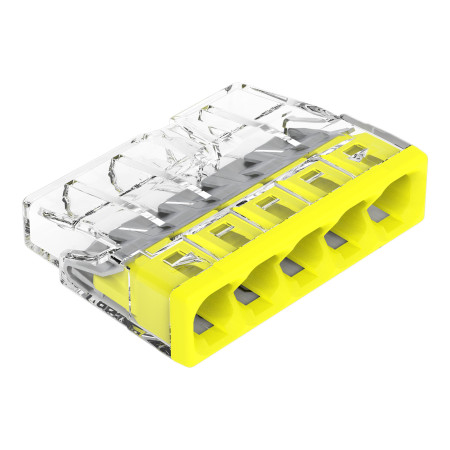

Morsetto di collegamento WAGO PUSH WIRE 2273-205

Il terminale di installazione WAGO serie 2273 è progettato per il collegamento di conduttori rigidi tramite inserimento diretto nel contatto. Il design con cinque punti di connessione consente una derivazione rapida e ordinata dei conduttori in scatole di derivazione e altre aree con spazio limitato. Venduto singolarmente.

Specifiche tecniche

• Produttore: WAGO
• Serie: 2273
• Tipo di tecnologia di connessione: PUSH WIRE
• Numero di punti di connessione: 5
• Numero di potenziali: 1
• Progettato per conduttori solidi
• Intervallo di sezione del filo: 0,5–2,5 mm2
• Gamma di cavi: 20-16 AWG
• Materiale dei conduttori collegabili: rame, alluminio
• Metodo di controllo: inserimento diretto
• Lunghezza di spelatura: 11 mm
• Direzione di connessione: laterale
• Tensione nominale: 450 V
• Corrente nominale: 24 A
• Tensione di sovratensione consigliata: 4 kV
• Categoria di sovratensione: II
• Temperatura dell'aria ambiente durante il funzionamento: +60 °C
• Temperatura di esercizio continua: 105 °C
• Designazione della temperatura secondo EN 60998: T60
• Materiale isolante: policarbonato (PC)
• Colore della custodia: trasparente
• Colore della copertina: giallo
• Dimensioni: 22 x 5,8 x 16,7 mm
• Peso: 1,6 g
• Codice prodotto: 4698551

Funzioni e caratteristiche

• Terminale compatto per conduttori rigidi in impianti elettrici.
• Il collegamento dei fili avviene tramite inserimento diretto, senza l'utilizzo di attrezzi.
• L'involucro trasparente consente l'ispezione visiva dell'inserimento del filo.
• Schema a potenziale singolo per il collegamento di cinque fili a un nodo.
• Il foro di prova consente di effettuare test elettrici nello stato di installazione.
• Il design è adatto all'utilizzo in scatole di derivazione con spazio limitato.

Ideale per

• Collegamento di fili fissi in impianti elettrici domestici e industriali.
• Derivazione dei cavi nelle scatole di derivazione e di installazione.
• Installazione, manutenzione e modifica di impianti fissi di distribuzione elettrica.
• Applicazioni in cui è richiesto un collegamento rapido e chiaro di più fili.

Contenuto della confezione

• 1x Morsetto di installazione WAGO 2273, 5 poli

Perché scegliere questo prodotto?

• I parametri elettrici e di temperatura elencati sono specificati per l'uso in fase di installazione.
• La configurazione a cinque poli consente il collegamento di più conduttori solidi in un unico elemento compatto.
• Il collegamento PUSH WIRE semplifica l'installazione e riduce i tempi di cablaggio.
• Il corpo trasparente permette di verificare facilmente il corretto inserimento del filo.
• Le dimensioni compatte ne consentono l'utilizzo in spazi di installazione ristretti.

Istruzioni di installazione e funzionamento

• Prima di inserire il filo, spelarlo fino a una lunghezza di 11 mm.
• Il terminale è progettato per conduttori solidi entro l'intervallo di sezione specificato.
• Inserire il filo direttamente nel foro appropriato fino a quando non si ferma.
• Per scollegare il cavo, allentarlo tirandolo e ruotandolo alternativamente a sinistra e a destra.
• Attenersi ai parametri elettrici e di temperatura nominali del prodotto.

Avviso di sicurezza

• Il prodotto è destinato ad installazioni elettriche. Un uso o un collegamento improprio possono provocare scosse elettriche, cortocircuiti o surriscaldamento del collegamento.
• Scollegare sempre l'alimentazione prima del montaggio, dello smontaggio o dell'ispezione.
• Utilizzare esclusivamente fili del tipo e della sezione appropriati.
• L'installazione in impianti elettrici fissi deve essere effettuata da personale in possesso delle opportune qualifiche elettriche.
• Dopo l'installazione, verificare il corretto inserimento del filo e la solidità del collegamento.
