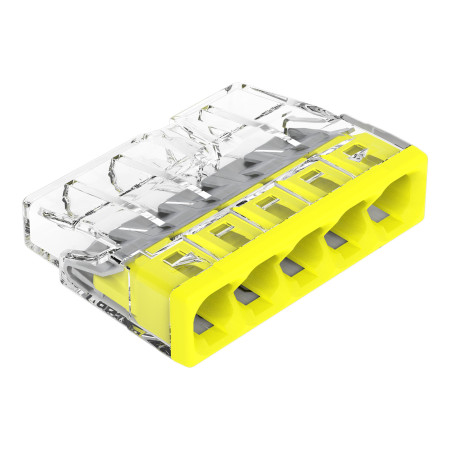

Spojovacia svorka WAGO PUSH WIRE 2273-205

Inštalačná svorka WAGO radu 2273 je určená na spájanie pevných vodičov priamym zasunutím do kontaktu. Prevedenie s piatimi pripojovacími bodmi umožňuje rýchle a prehľadné rozbočenie vodičov v inštalačných krabiciach a ďalších priestoroch s obmedzeným miestom. Predaj je po 1 kuse.

Technické špecifikácie

• Výrobca: WAGO
• Rad: 2273
• Typ pripojovacej techniky: PUSH WIRE
• Počet pripojovacích bodov: 5
• Počet potenciálov: 1
• Určené pre plné vodiče
• Rozsah prierezu vodičov: 0,5–2,5 mm2
• Rozsah vodičov: 20–16 AWG
• Materiál pripojiteľných vodičov: meď, hliník
• Spôsob ovládania: priame zasunutie
• Dĺžka odizolovania: 11 mm
• Smer zapojenia: bočné
• Menovité napätie: 450 V
• Menovitý prúd: 24 A
• Navrhované rázové napätie: 4 kV
• Kategória prepätia: II
• Teplota okolitého vzduchu pri prevádzke: +60 °C
• Trvalá prevádzková teplota: 105 °C
• Označenie teploty podľa EN 60998: T60
• Izolačný materiál: polykarbonát (PC)
• Farba puzdra: transparentná
• Farba krytu: žltá
• Rozmer: 22 x 5,8 x 16,7 mm
• Hmotnosť: 1,6 g
• Číslo výrobku: 4698551

Funkcie a vlastnosti

• Kompaktná svorka pre pevné vodiče v elektroinštaláciách.
• Pripojenie vodiča sa vykonáva priamym zasunutím bez použitia nástroja.
• Transparentné puzdro umožňuje vizuálnu kontrolu zasunutia vodiča.
• Jednopotenciálové prevedenie na spojenie piatich vodičov do jedného uzla.
• Skúšobný otvor umožňuje elektrické testovanie v inštalovanom stave.
• Konštrukcia je vhodná na použitie v inštalačných krabiciach s obmedzeným priestorom.

Ideálne pre

• Spájanie pevných vodičov v domových a priemyselných elektroinštaláciách.
• Rozbočenie vodičov v inštalačných a odbočných škatuliach.
• Montáže, servis a úpravy pevných elektrických rozvodov.
• Aplikácia, kde je požadované rýchle a prehľadné prepojenie viacerých vodičov.

Obsah balenia

• 1x inštalačná svorka WAGO 2273, 5pólová

Prečo zvoliť tento produkt

• Uvádzané elektrické a teplotné parametre sú špecifikované pre inštalačné použitie.
• Päťpólové prevedenie umožňuje spojenie viacerých pevných vodičov v jednom kompaktnom prvku.
• PUSH WIRE pripojenie zjednodušuje montáž a skracuje dobu zapojenia.
• Transparentné telo uľahčuje kontrolu správneho zasunutia vodiča.
• Kompaktné rozmery podporujú použitie v stiesnených montážnych priestoroch.

Pokyny na inštaláciu a prevádzku

• Pred zasunutím vodiča odizolujte vodič v dĺžke 11 mm.
• Svorka je určená pre plné vodiče v uvedenom rozsahu prierezov.
• Vodič zasuňte priamo do príslušného otvoru až na doraz.
• Pri odpájaní vodič uvoľnite ťahom a striedavým otáčaním vľavo a vpravo.
• Dodržujte menovité elektrické a teplotné parametre výrobku.

Bezpečnostné upozornenie

• Produkt je určený pre elektrické inštalácie. Nesprávne použitie alebo zapojenie môže viesť k úrazu elektrickým prúdom, skratu alebo prehriatiu spoja.
• Pred montážou, demontážou alebo kontrolou vždy odpojte napájanie.
• Používajte iba vodiče zodpovedajúceho typu a prierezu.
• Montáž v pevných elektrických rozvodoch má vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
• Po inštalácii overte správne zasunutie vodiča a pevnosť spoja.
