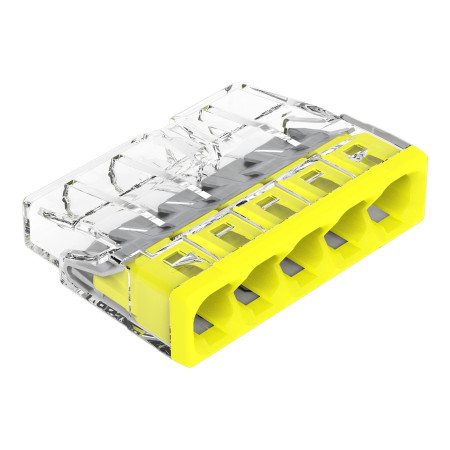

Forbindelsesklemme WAGO PUSH WIRE 2273-205

WAGO 2273-seriens installationsterminal er designet til tilslutning af massive ledere ved direkte indsættelse i kontakten. Designet med fem tilslutningspunkter muliggør hurtig og tydelig forgrening af ledere i installationsbokse og andre områder med begrænset plads. Sælges i 1 stk.

Tekniske specifikationer

• Producent: WAGO
• Serie: 2273
• Forbindelsesteknologitype: PUSH WIRE
• Antal tilslutningspunkter: 5
• Antal potentialer: 1
• Designet til massive ledere
• Ledningstværsnitsområde: 0,5–2,5 mm2
• Ledningsrækkevidde: 20-16 AWG
• Materiale af tilslutningsbare ledere: kobber, aluminium
• Kontrolmetode: direkte indsættelse
• Afisoleringslængde: 11 mm
• Forbindelsesretning: lateral
• Nominel spænding: 450 V
• Nominel strøm: 24 A
• Foreslået overspænding: 4 kV
• Overspændingskategori: II
• Omgivende lufttemperatur under drift: +60 °C
• Kontinuerlig driftstemperatur: 105 °C
• Temperaturbetegnelse i henhold til EN 60998: T60
• Isoleringsmateriale: polycarbonat (PC)
• Farve på etui: gennemsigtig
• Dækfarve: gul
• Dimensioner: 22 x 5,8 x 16,7 mm
• Vægt: 1,6 g
• Produktnummer: 4698551

Funktioner og egenskaber

• Kompakt terminal til massive ledere i elektriske installationer.
• Ledningsforbindelsen foretages ved direkte indsættelse uden brug af værktøj.
• Det gennemsigtige hus muliggør visuel inspektion af ledningsindføringen.
• Enkeltpotentialdesign til tilslutning af fem ledninger til én node.
• Testhullet muliggør elektrisk test i installeret tilstand.
• Designet er velegnet til brug i installationsbokse med begrænset plads.

Ideel til

• Tilslutning af faste ledninger i elektriske installationer i private hjem og industri.
• Forgrening af ledninger i installations- og samledåser.
• Installation, service og modifikation af faste elektriske distributionssystemer.
• Anvendelser hvor hurtig og tydelig tilslutning af flere ledninger er nødvendig.

Pakkens indhold

• 1x WAGO 2273 installationsterminal, 5-polet

Hvorfor vælge dette produkt?

• De anførte elektriske og temperaturmæssige parametre er specificeret til installationsbrug.
• Det fempolede design muliggør tilslutning af flere massive ledere i ét kompakt element.
• PUSH WIRE-tilslutning forenkler installationen og reducerer ledningsføringstiden.
• Det gennemsigtige hus gør det nemt at kontrollere, om ledningen er isat korrekt.
• Kompakte dimensioner understøtter brug i trange installationsrum.

Installations- og betjeningsvejledning

• Før ledningen isættes, skal den afisoleres til en længde på 11 mm.
• Terminalen er designet til massive ledere inden for det specificerede tværsnitsområde.
• Før ledningen direkte ind i det relevante hul, indtil den stopper.
• Når du frakobler ledningen, løsnes den ved at trække og dreje den skiftevis til venstre og højre.
• Overhold produktets nominelle elektriske og temperaturmæssige parametre.

Sikkerhedsmeddelelse

• Produktet er beregnet til elektriske installationer. Forkert brug eller tilslutning kan resultere i elektrisk stød, kortslutning eller overophedning af tilslutningen.
• Afbryd altid strømmen før montering, afmontering eller inspektion.
• Brug kun ledninger af den korrekte type og tværsnit.
• Installation i faste elektriske installationer skal udføres af en person med passende el-kvalifikationer.
• Efter installationen skal du kontrollere, at ledningen er korrekt isat, og at forbindelsen er stærk.
