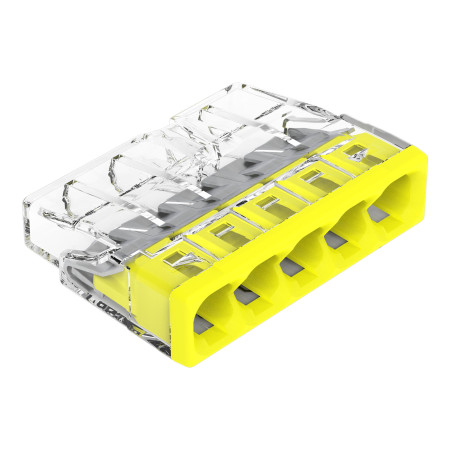

Liitäntäpuristin WAGO PUSH WIRE 2273-205

WAGO 2273 -sarjan asennusliitin on suunniteltu umpijohtimien liittämiseen suoraan koskettimeen. Viiden liitäntäpisteen ansiosta johtimet voidaan haaroittaa nopeasti ja selkeästi asennuskoteloissa ja muissa rajoitetusti sijaitsevissa tiloissa. Myydään yhdessä kappaleessa.

Tekniset tiedot

• Valmistaja: WAGO
• Sarja: 2273
• Liitäntätekniikan tyyppi: TYÖNTÖJOHTO
• Liitäntäpisteiden lukumäärä: 5
• Potentiaalien lukumäärä: 1
• Suunniteltu kiinteille johtimille
• Johtimen poikkileikkausalue: 0,5–2,5 mm2
• Johdinkoko: 20–16 AWG
• Liitettävät johtimet: kupari, alumiini
• Ohjausmenetelmä: suora lisäys
• Kuorintapituus: 11 mm
• Liitäntäsuunta: sivusuunnassa
• Nimellisjännite: 450 V
• Nimellisvirta: 24 A
• Suositeltu ylijännite: 4 kV
• Ylijänniteluokka: II
• Ympäristön lämpötila käytön aikana: +60 °C
• Jatkuva käyttölämpötila: 105 °C
• Lämpötilamerkintä standardin EN 60998 mukaisesti: T60
• Eristysmateriaali: polykarbonaatti (PC)
• Kotelon väri: läpinäkyvä
• Kannen väri: keltainen
• Mitat: 22 x 5,8 x 16,7 mm
• Paino: 1,6 g
• Tuotenumero: 4698551

Toiminnot ja ominaisuudet

• Kompakti liitin sähköasennusten kiinteille johtimille.
• Johdinliitäntä tehdään suoraan johtoon ilman työkaluja.
• Läpinäkyvä kotelo mahdollistaa johdon sisäänviennin silmämääräisen tarkastuksen.
• Yksipotentiaalinen suunnittelu viiden johtimen kytkemiseen yhteen solmuun.
• Testireikä mahdollistaa sähköisten testien suorittamisen asennetussa tilassa.
• Rakenne soveltuu käytettäväksi asennusrasioissa, joissa on rajoitetusti tilaa.

Ihanteellinen

• Kiinteiden johtojen kytkeminen kotitalouksien ja teollisuuden sähköasennuksissa.
• Johtojen haaroitus asennus- ja kytkentärasioissa.
• Kiinteiden sähkönjakelujärjestelmien asennus, huolto ja muutostyöt.
• Sovellukset, joissa tarvitaan useiden johtimien nopeaa ja selkeää liitäntää.

Pakkauksen sisältö

• 1 x WAGO 2273 asennusliitin, 5-napainen

Miksi valita tämä tuote?

• Luetellut sähkö- ja lämpötilaparametrit on määritelty asennuskäyttöön.
• Viisinapainen rakenne mahdollistaa useiden kiinteiden johtimien kytkemisen yhteen kompaktiin elementtiin.
• PUSH WIRE -liitäntä yksinkertaistaa asennusta ja lyhentää johdotusaikaa.
• Läpinäkyvän rungon ansiosta on helppo tarkistaa, että lanka on asetettu oikein.
• Kompaktit mitat mahdollistavat käytön ahtaissa asennustiloissa.

Asennus- ja käyttöohjeet

• Ennen johdon asettamista, kuori se 11 mm:n pituudelta.
• Liitin on suunniteltu umpijohtimille määritellyn poikkipinta-alueen sisällä.
• Työnnä lanka suoraan sopivaan reikään, kunnes se pysähtyy.
• Irrottaessasi löysää johtoa vetämällä ja kääntämällä sitä vuorotellen vasemmalle ja oikealle.
• Noudata tuotteen nimellisarvoja sähkö- ja lämpötilaparametreissa.

Turvallisuushuomautus

• Tuote on tarkoitettu sähköasennuksiin. Virheellinen käyttö tai kytkentä voi aiheuttaa sähköiskun, oikosulun tai liitännän ylikuumenemisen.
• Katkaise aina virta ennen kokoamista, purkamista tai tarkastusta.
• Käytä vain oikean tyyppisiä ja poikkileikkaukseltaan sopivia johtoja.
• Kiinteiden sähköasennusten asennuksen saa suorittaa ainoastaan henkilö, jolla on asianmukaiset sähköalan pätevyydet.
• Asennuksen jälkeen tarkista johdon oikea kiinnitys ja liitoksen lujuus.
