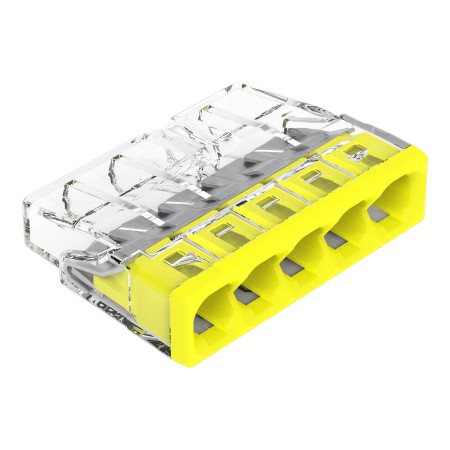

Priključna sponka WAGO PUSH WIRE 2273-205

Inštalacijska sponka serije WAGO 2273 je zasnovana za priključitev trdnih vodnikov z neposredno vstavitvijo v kontakt. Zasnova s petimi priključnimi točkami omogoča hitro in pregledno razvejanje vodnikov v inštalacijskih dozah in drugih območjih z omejenim prostorom. Prodaja se v 1 kosu.

Tehnične specifikacije

• Proizvajalec: WAGO
• Serija: 2273
• Vrsta tehnologije povezave: POTISNI ŽIČNI
• Število priključnih točk: 5
• Število potencialov: 1
• Zasnovano za trdne prevodnike
• Območje prečnega preseka žice: 0,5–2,5 mm2
• Razpon žic: 20-16 AWG
• Material priključnih vodnikov: baker, aluminij
• Način krmiljenja: neposredno vstavljanje
• Dolžina odstranjevanja izolacije: 11 mm
• Smer povezave: bočna
• Nazivna napetost: 450 V
• Nazivni tok: 24 A
• Predlagana prenapetostna odpornost: 4 kV
• Kategorija prenapetosti: II
• Temperatura okolice med delovanjem: +60 °C
• Neprekinjena delovna temperatura: 105 °C
• Temperaturna oznaka po standardu EN 60998: T60
• Izolacijski material: polikarbonat (PC)
• Barva ohišja: prozorna
• Barva pokrova: rumena
• Dimenzija: 22 x 5,8 x 16,7 mm
• Teža: 1,6 g
• Številka izdelka: 4698551

Funkcije in lastnosti

• Kompaktna sponka za trdne vodnike v električnih inštalacijah.
• Priključitev žice se izvede neposredno z vstavljanjem brez uporabe orodja.
• Prozorno ohišje omogoča vizualni pregled vstavitve žice.
• Enopotencialna zasnova za priključitev petih žic na eno vozlišče.
• Preskusna odprtina omogoča električno testiranje v nameščenem stanju.
• Zasnova je primerna za uporabo v inštalacijskih omaricah z omejenim prostorom.

Idealno za

• Priključitev fiksnih žic v domačih in industrijskih električnih inštalacijah.
• Razvejanje žic v instalacijskih in razvodnih omaricah.
• Montaža, servis in modifikacija fiksnih električnih distribucijskih sistemov.
• Aplikacije, kjer je potrebna hitra in jasna povezava več žic.

Vsebina paketa

• 1x 5-polna inštalacijska sponka WAGO 2273

Zakaj izbrati ta izdelek?

• Navedeni električni in temperaturni parametri so določeni za uporabo pri montaži.
• Petpolna zasnova omogoča priključitev več trdnih vodnikov v enem kompaktnem elementu.
• Priključek PUSH WIRE poenostavi namestitev in skrajša čas ožičenja.
• Prozorno ohišje omogoča enostavno preverjanje, ali je žica pravilno vstavljena.
• Kompaktne dimenzije omogočajo uporabo v omejenih prostorih za vgradnjo.

Navodila za namestitev in uporabo

• Preden vstavite žico, jo ogulite na dolžino 11 mm.
• Priključek je zasnovan za trdne vodnike znotraj navedenega območja prečnega prereza.
• Vstavite žico neposredno v ustrezno luknjo, dokler se ne ustavi.
• Pri odklopu zrahljajte žico tako, da jo izmenično vlecete in obračate levo in desno.
• Upoštevajte nazivne električne in temperaturne parametre izdelka.

Varnostno obvestilo

• Izdelek je namenjen električnim instalacijam. Nepravilna uporaba ali priključitev lahko povzroči električni udar, kratek stik ali pregrevanje priključka.
• Pred montažo, demontažo ali pregledom vedno izklopite napajanje.
• Uporabljajte samo žice ustreznega tipa in preseka.
• Vgradnjo v fiksne električne inštalacije mora izvesti oseba z ustreznimi električnimi kvalifikacijami.
• Po namestitvi preverite pravilno vstavitev žice in trdnost povezave.
