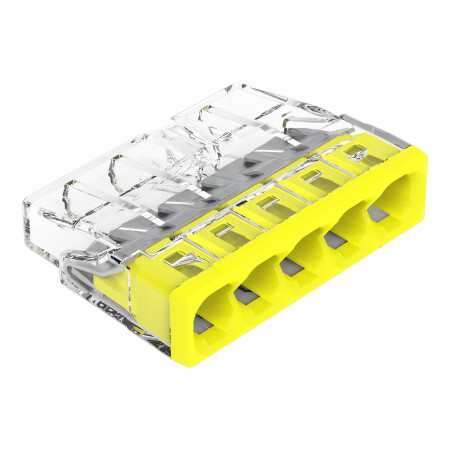

Spojna stezaljka WAGO PUSH WIRE 2273-205

Instalacijski terminal WAGO serije 2273 namijenjen je za spajanje punih vodiča izravnim umetanjem u kontakt. Dizajn s pet priključnih točaka omogućuje brzo i pregledno grananje vodiča u instalacijskim kutijama i drugim područjima s ograničenim prostorom. Prodaje se u 1 komadu.

Tehničke specifikacije

• Proizvođač: WAGO
• Serija: 2273
• Vrsta tehnologije spajanja: GURNI ŽIČNI
• Broj priključnih točaka: 5
• Broj potencijala: 1
• Dizajnirano za čvrste vodiče
• Raspon presjeka žice: 0,5–2,5 mm2
• Raspon žica: 20-16 AWG
• Materijal spojnih vodiča: bakar, aluminij
• Način upravljanja: izravno umetanje
• Duljina skidanja izolacije: 11 mm
• Smjer spajanja: bočno
• Nazivni napon: 450 V
• Nazivna struja: 24 A
• Preporučeni udarni napon: 4 kV
• Kategorija prenapona: II
• Temperatura okolnog zraka tijekom rada: +60 °C
• Kontinuirana radna temperatura: 105 °C
• Oznaka temperature prema EN 60998: T60
• Izolacijski materijal: polikarbonat (PC)
• Boja kućišta: prozirna
• Boja poklopca: žuta
• Dimenzije: 22 x 5,8 x 16,7 mm
• Težina: 1,6 g
• Broj proizvoda: 4698551

Funkcije i značajke

• Kompaktni terminal za pune vodiče u električnim instalacijama.
• Spajanje žice se vrši izravnim umetanjem bez upotrebe alata.
• Prozirno kućište omogućuje vizualni pregled umetanja žice.
• Jednopotencijalni dizajn za spajanje pet žica na jedan čvor.
• Ispitni otvor omogućuje električno ispitivanje u instaliranom stanju.
• Dizajn je prikladan za upotrebu u instalacijskim kutijama s ograničenim prostorom.

Idealno za

• Spajanje fiksnih žica u kućnim i industrijskim električnim instalacijama.
• Grananje žica u instalacijskim i razvodnim kutijama.
• Ugradnja, servis i modifikacija fiksnih električnih razvodnih sustava.
• Primjene gdje je potrebno brzo i jasno spajanje više žica.

Sadržaj paketa

• 1x WAGO 2273 instalacijska stezaljka, 5-polna

Zašto odabrati ovaj proizvod?

• Navedeni električni i temperaturni parametri su specificirani za upotrebu prilikom instalacije.
• Petopolni dizajn omogućuje spajanje više punih vodiča u jednom kompaktnom elementu.
• PUSH WIRE priključak pojednostavljuje instalaciju i skraćuje vrijeme ožičenja.
• Prozirno tijelo olakšava provjeru je li žica ispravno umetnuta.
• Kompaktne dimenzije omogućuju korištenje u skučenim prostorima za ugradnju.

Upute za instalaciju i uporabu

• Prije umetanja žice, ogulite je na duljinu od 11 mm.
• Terminal je dizajniran za pune vodiče unutar navedenog raspona presjeka.
• Umetnite žicu izravno u odgovarajuću rupu dok se ne zaustavi.
• Prilikom odspajanja, otpustite žicu povlačenjem i okretanjem naizmjenično lijevo i desno.
• Pridržavajte se nazivnih električnih i temperaturnih parametara proizvoda.

Sigurnosna obavijest

• Proizvod je namijenjen za električne instalacije. Nepravilna uporaba ili spajanje mogu uzrokovati strujni udar, kratki spoj ili pregrijavanje spoja.
• Uvijek isključite napajanje prije montaže, demontaže ili pregleda.
• Koristite samo žice odgovarajućeg tipa i presjeka.
• Ugradnju u fiksne električne instalacije treba izvršiti osoba s odgovarajućim električarskim kvalifikacijama.
• Nakon instalacije provjerite ispravno umetanje žice i čvrstoću spoja.
