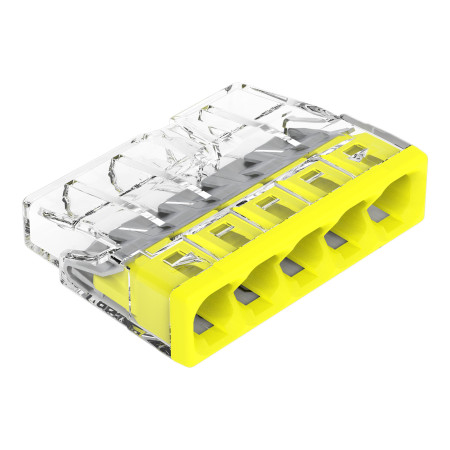

Spojovací svorka WAGO PUSH WIRE 2273-205

Instalační svorka WAGO řady 2273 je určena pro spojování pevných vodičů přímým zasunutím do kontaktu. Provedení s pěti připojovacími body umožňuje rychlé a přehledné rozbočení vodičů v instalačních krabicích a dalších prostorech s omezeným místem. Prodej je po 1 kusu.

Technické specifikace

• Výrobce: WAGO
• Řada: 2273
• Typ připojovací techniky: PUSH WIRE
• Počet připojovacích bodů: 5
• Počet potenciálů: 1
• Určeno pro plné vodiče
• Rozsah průřezu vodičů: 0,5–2,5 mm2
• Rozsah vodičů: 20–16 AWG
• Materiál připojitelných vodičů: měď, hliník
• Způsob ovládání: přímé zasunutí
• Délka odizolování: 11 mm
• Směr zapojení: boční
• Jmenovité napětí: 450 V
• Jmenovitý proud: 24 A
• Navrhované rázové napětí: 4 kV
• Kategorie přepětí: II
• Teplota okolního vzduchu při provozu: +60 °C
• Trvalá provozní teplota: 105 °C
• Označení teploty podle EN 60998: T60
• Izolační materiál: polykarbonát (PC)
• Barva pouzdra: transparentní
• Barva krytu: žlutá
• Rozměr: 22 x 5,8 x 16,7 mm
• Hmotnost: 1,6 g
• Číslo výrobku: 4698551

Funkce a vlastnosti

• Kompaktní svorka pro pevné vodiče v elektroinstalacích.
• Připojení vodiče se provádí přímým zasunutím bez použití nástroje.
• Transparentní pouzdro umožňuje vizuální kontrolu zasunutí vodiče.
• Jednopotenciálové provedení pro spojení pěti vodičů do jednoho uzlu.
• Zkušební otvor umožňuje elektrické testování v instalovaném stavu.
• Konstrukce je vhodná pro použití v instalačních krabicích s omezeným prostorem.

Ideální pro

• Spojování pevných vodičů v domovních a průmyslových elektroinstalacích.
• Rozbočení vodičů v instalačních a odbočných krabicích.
• Montáže, servis a úpravy pevných elektrických rozvodů.
• Aplikace, kde je požadováno rychlé a přehledné propojení více vodičů.

Obsah balení

• 1x instalační svorka WAGO 2273, 5pólová

Proč zvolit tento produkt

• Uváděné elektrické a teplotní parametry jsou specifikovány pro instalační použití.
• Pětipólové provedení umožňuje spojení více pevných vodičů v jednom kompaktním prvku.
• PUSH WIRE připojení zjednodušuje montáž a zkracuje dobu zapojení.
• Transparentní tělo usnadňuje kontrolu správného zasunutí vodiče.
• Kompaktní rozměry podporují použití ve stísněných montážních prostorech.

Pokyny k instalaci a provozu

• Před zasunutím vodiče odizolujte vodič v délce 11 mm.
• Svorka je určena pro plné vodiče v uvedeném rozsahu průřezů.
• Vodič zasuňte přímo do příslušného otvoru až na doraz.
• Při odpojování vodič uvolněte tahem a střídavým otáčením vlevo a vpravo.
• Dodržujte jmenovité elektrické a teplotní parametry výrobku.

Bezpečnostní upozornění

• Produkt je určen pro elektrické instalace. Nesprávné použití nebo zapojení může vést k úrazu elektrickým proudem, zkratu nebo přehřátí spoje.
• Před montáží, demontáží nebo kontrolou vždy odpojte napájení.
• Používejte pouze vodiče odpovídajícího typu a průřezu.
• Montáž v pevných elektrických rozvodech má provádět osoba s odpovídající elektrotechnickou kvalifikací.
• Po instalaci ověřte správné zasunutí vodiče a pevnost spoje.
