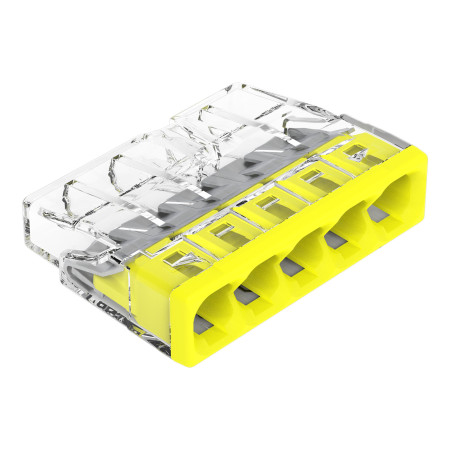

Clemă de conectare WAGO PUSH WIRE 2273-205

Terminalul de instalare din seria WAGO 2273 este conceput pentru conectarea conductorilor solizi prin inserare directă în contact. Designul cu cinci puncte de conectare permite ramificarea rapidă și clară a conductorilor în doze de instalare și în alte zone cu spațiu limitat. Se vinde la bucată.

Specificații tehnice

• Producător: WAGO
• Serie: 2273
• Tip tehnologie de conectare: PUSH WIRE
• Număr de puncte de conectare: 5
• Număr de potențiale: 1
• Conceput pentru conductori solizi
• Interval secțiune transversală a firului: 0,5–2,5 mm2
• Gama de cabluri: 20-16 AWG
• Materialul conductorilor conectabili: cupru, aluminiu
• Metodă de control: inserție directă
• Lungimea de dezizolare: 11 mm
• Direcția de conectare: laterală
• Tensiune nominală: 450 V
• Curent nominal: 24 A
• Tensiune de supratensiune sugerată: 4 kV
• Categorie de supratensiune: II
• Temperatura aerului ambiant în timpul funcționării: +60 °C
• Temperatură de funcționare continuă: 105 °C
• Indicarea temperaturii conform EN 60998: T60
• Material izolant: policarbonat (PC)
• Culoarea carcasei: transparentă
• Culoarea copertei: galben
• Dimensiuni: 22 x 5,8 x 16,7 mm
• Greutate: 1,6 g
• Număr produs: 4698551

Funcții și caracteristici

• Terminal compact pentru conductori solizi în instalații electrice.
• Conectarea firului se face prin inserare directă, fără utilizarea unor unelte.
• Carcasa transparentă permite inspecția vizuală a inserției firului.
• Design cu un singur potențial pentru conectarea a cinci fire la un nod.
• Gaura de testare permite testarea electrică în starea instalată.
• Designul este potrivit pentru utilizarea în doze de instalare cu spațiu limitat.

Ideal pentru

• Conectarea firelor fixe în instalațiile electrice casnice și industriale.
• Ramificarea firelor în cutii de instalații și de joncțiune.
• Instalarea, service-ul și modificarea sistemelor fixe de distribuție electrică.
• Aplicații în care este necesară conectarea rapidă și clară a mai multor fire.

Conținutul pachetului

• 1x terminal de instalare WAGO 2273, cu 5 poli

De ce să alegeți acest produs?

• Parametrii electrici și de temperatură enumerați sunt specificați pentru utilizare în instalare.
• Designul cu cinci poli permite conectarea mai multor conductori solizi într-un singur element compact.
• Conexiunea PUSH WIRE simplifică instalarea și reduce timpul de cablare.
• Corpul transparent facilitează verificarea corectă a introducerii firului.
• Dimensiunile compacte permit utilizarea în spații de instalare înguste.

Instrucțiuni de instalare și utilizare

• Înainte de a introduce firul, dezizolați-l la o lungime de 11 mm.
• Terminalul este proiectat pentru conductori solizi în intervalul de secțiune transversală specificat.
• Introduceți firul direct în orificiul corespunzător până se oprește.
• Când deconectați, slăbiți firul trăgând și rotind-o alternativ la stânga și la dreapta.
• Respectați parametrii electrici și de temperatură nominalizați ai produsului.

Notificare de siguranță

• Produsul este destinat instalațiilor electrice. Utilizarea sau conectarea necorespunzătoare poate duce la electrocutare, scurtcircuit sau supraîncălzire a conexiunii.
• Deconectați întotdeauna alimentarea cu energie electrică înainte de asamblare, dezasamblare sau inspecție.
• Folosiți doar fire de tipul și secțiunea transversală corespunzătoare.
• Instalarea în instalații electrice fixe trebuie efectuată de către o persoană cu calificări electrice corespunzătoare.
• După instalare, verificați introducerea corectă a firului și rezistența conexiunii.
