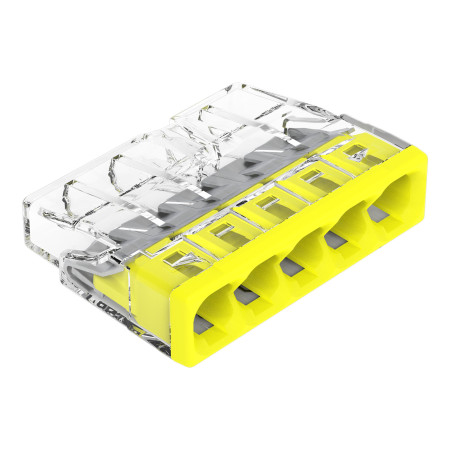

Zacisk przyłączeniowy WAGO PUSH WIRE 2273-205

Zacisk instalacyjny WAGO serii 2273 przeznaczony jest do podłączania przewodów jednodrutowych poprzez bezpośrednie włożenie do styku. Konstrukcja z pięcioma punktami przyłączeniowymi umożliwia szybkie i przejrzyste rozgałęzianie przewodów w puszkach instalacyjnych i innych miejscach o ograniczonej przestrzeni. Sprzedawany w 1 sztuce.

Dane techniczne

• Producent: WAGO
• Seria: 2273
• Typ technologii połączenia: PUSH WIRE
• Liczba punktów przyłączeniowych: 5
• Liczba potencjałów: 1
• Zaprojektowany dla przewodów litych
• Zakres przekroju przewodu: 0,5–2,5 mm2
• Zakres przewodów: 20-16 AWG
• Materiał przewodów łączących: miedź, aluminium
• Metoda sterowania: bezpośrednie wprowadzenie
• Długość zdjęcia: 11 mm
• Kierunek połączenia: boczny
• Napięcie znamionowe: 450 V
• Prąd znamionowy: 24 A
• Sugerowane napięcie udarowe: 4 kV
• Kategoria przepięciowa: II
• Temperatura powietrza otoczenia podczas pracy: +60 °C
• Temperatura pracy ciągłej: 105 °C
• Oznaczenie temperatury zgodnie z normą EN 60998: T60
• Materiał izolacyjny: poliwęglan (PC)
• Kolor obudowy: przezroczysty
• Kolor okładki: żółty
• Wymiary: 22 x 5,8 x 16,7 mm
• Waga: 1,6 g
• Numer produktu: 4698551

Funkcje i cechy

• Kompaktowy zacisk do przewodów jednodrutowych w instalacjach elektrycznych.
• Podłączenie przewodów następuje poprzez bezpośrednie włożenie, bez użycia narzędzi.
• Przezroczysta obudowa pozwala na wizualną kontrolę wkładania przewodu.
• Konstrukcja jednopotencjałowa umożliwiająca podłączenie pięciu przewodów do jednego węzła.
• Otwór testowy umożliwia przeprowadzenie testów elektrycznych w stanie zainstalowanym.
• Konstrukcja przystosowana do stosowania w puszkach instalacyjnych o ograniczonej przestrzeni.

Idealny dla

• Łączenie przewodów stałych w instalacjach elektrycznych domowych i przemysłowych.
• Rozgałęzianie przewodów w puszkach instalacyjnych i rozdzielczych.
• Instalacja, serwis i modyfikacja stałych systemów dystrybucji energii elektrycznej.
• Zastosowania, w których wymagane jest szybkie i wyraźne połączenie wielu przewodów.

Zawartość opakowania

• 1x zacisk instalacyjny WAGO 2273, 5-biegunowy

Dlaczego warto wybrać ten produkt?

• Podane parametry elektryczne i temperaturowe służą do celów instalacyjnych.
• Pięciobiegunowa konstrukcja umożliwia połączenie kilku przewodów jednodrutowych w jednym, kompaktowym elemencie.
• Połączenie PUSH WIRE ułatwia instalację i skraca czas podłączania.
• Przezroczysta obudowa pozwala łatwo sprawdzić, czy przewód został włożony prawidłowo.
• Kompaktowe wymiary umożliwiają montaż w ograniczonych przestrzeniach.

Instrukcja instalacji i obsługi

• Przed włożeniem przewodu należy zdjąć z niego izolację na długości 11 mm.
• Zacisk przeznaczony jest do przewodów jednodrutowych o podanym zakresie przekrojów.
• Włóż przewód bezpośrednio do odpowiedniego otworu, aż do oporu.
• Odłączając przewód, należy go poluzować, pociągając i obracając na przemian w lewo i w prawo.
• Należy zwrócić uwagę na znamionowe parametry elektryczne i temperaturowe produktu.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do instalacji elektrycznych. Niewłaściwe użytkowanie lub podłączenie może spowodować porażenie prądem, zwarcie lub przegrzanie połączenia.
• Przed montażem, demontażem lub kontrolą należy zawsze odłączyć zasilanie.
• Należy stosować wyłącznie przewody odpowiedniego typu i przekroju.
• Montaż w stałych instalacjach elektrycznych powinien być przeprowadzony przez osobę posiadającą odpowiednie kwalifikacje elektryczne.
• Po instalacji należy sprawdzić, czy przewód został prawidłowo włożony i czy połączenie jest solidne.
