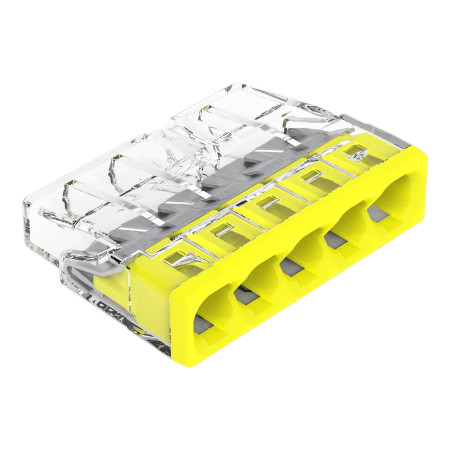

Anslutningsklämma WAGO PUSH WIRE 2273-205

WAGO 2273-seriens installationsterminal är konstruerad för att ansluta entrådiga ledare genom direkt instickning i kontakten. Konstruktionen med fem anslutningspunkter möjliggör snabb och tydlig förgrening av ledare i installationsdosor och andra områden med begränsat utrymme. Säljs i 1 styck.

Tekniska specifikationer

• Tillverkare: WAGO
• Serie: 2273
• Anslutningstekniktyp: TRYCKKABEL
• Antal anslutningspunkter: 5
• Antal potentialer: 1
• Utformad för solida ledare
• Trådtvärsnittsområde: 0,5–2,5 mm2
• Trådstorlek: 20-16 AWG
• Material för anslutningsbara ledare: koppar, aluminium
• Kontrollmetod: direktinsättning
• Avisoleringslängd: 11 mm
• Anslutningsriktning: lateral
• Nominell spänning: 450 V
• Märkström: 24 A
• Föreslagen överspänning: 4 kV
• Överspänningskategori: II
• Omgivningstemperatur under drift: +60 °C
• Kontinuerlig driftstemperatur: 105 °C
• Temperaturbeteckning enligt EN 60998: T60
• Isoleringsmaterial: polykarbonat (PC)
• Färg på fodralet: transparent
• Färg på omslaget: gul
• Mått: 22 x 5,8 x 16,7 mm
• Vikt: 1,6 g
• Produktnummer: 4698551

Funktioner och egenskaper

• Kompakt terminal för solida ledare i elektriska installationer.
• Trådanslutningen görs genom direkt införing utan användning av verktyg.
• Det transparenta höljet möjliggör visuell inspektion av trådinföringen.
• Enkelpotentialdesign för att ansluta fem ledningar till en nod.
• Testhålet möjliggör elektrisk testning i installerat tillstånd.
• Konstruktionen är lämplig för användning i installationsdosor med begränsat utrymme.

Idealisk för

• Anslutning av fasta ledningar i hushålls- och industriella elektriska installationer.
• Förgrening av ledningar i installations- och kopplingsdosor.
• Installation, service och modifiering av fasta eldistributionssystem.
• Applikationer där snabb och tydlig anslutning av flera ledningar krävs.

Paketinnehåll

• 1x WAGO 2273 installationsterminal, 5-polig

Varför välja den här produkten?

• De listade elektriska och temperaturmässiga parametrarna är specificerade för installationsbruk.
• Den fempoliga designen möjliggör anslutning av flera solida ledare i ett kompakt element.
• PUSH WIRE-anslutning förenklar installationen och minskar kabeldragningstiden.
• Den genomskinliga kroppen gör det enkelt att kontrollera att tråden är korrekt isatt.
• Kompakta mått möjliggör användning i trånga installationsutrymmen.

Installations- och bruksanvisning

• Innan du sätter i kabeln, avisolera den till en längd av 11 mm.
• Terminalen är konstruerad för solida ledare inom det angivna tvärsnittsområdet.
• För in tråden direkt i rätt hål tills det tar stopp.
• Vid frånkoppling, lossa kabeln genom att dra och vrida den växelvis åt vänster och höger.
• Observera produktens nominella elektriska och temperaturmässiga parametrar.

Säkerhetsmeddelande

• Produkten är avsedd för elektriska installationer. Felaktig användning eller anslutning kan leda till elektrisk stöt, kortslutning eller överhettning av anslutningen.
• Koppla alltid bort strömmen före montering, demontering eller inspektion.
• Använd endast kablar av lämplig typ och tvärsnitt.
• Installation i fasta elektriska installationer bör utföras av en person med lämplig elkvalifikation.
• Efter installationen, kontrollera att kabeln är korrekt isatt och att anslutningen är stark.
