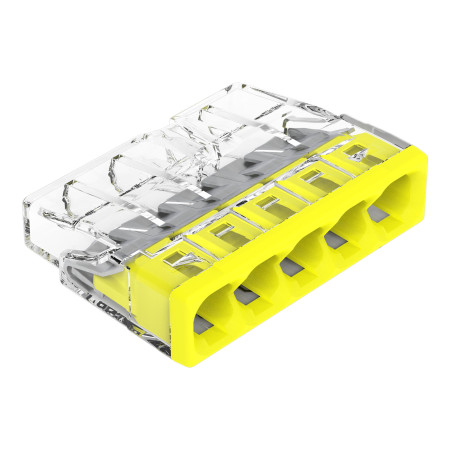

Csatlakozó bilincs WAGO PUSH WIRE 2273-205

A WAGO 2273 sorozatú szerelősorkapocs tömör vezetők közvetlen érintkezőbe helyezésével történő csatlakoztatására szolgál. Az öt csatlakozási ponttal rendelkező kialakítás lehetővé teszi a vezetők gyors és egyértelmű elágaztatását szerelődobozokban és más korlátozott helyigényű területeken. 1 darabban kapható.

Műszaki adatok

• Gyártó: WAGO
• Sorozat: 2273
• Csatlakozástechnika típusa: TOLÓVEZETÉK
• Csatlakozási pontok száma: 5
• Potenciálok száma: 1
• Szilárd vezetőkhöz tervezve
• Vezeték keresztmetszet tartomány: 0,5–2,5 mm2
• Vezetékméret: 20-16 AWG
• Csatlakoztatható vezetők anyaga: réz, alumínium
• Vezérlési módszer: közvetlen behelyezés
• Csupaszítási hossz: 11 mm
• Csatlakozási irány: oldalsó
• Névleges feszültség: 450 V
• Névleges áram: 24 A
• Javasolt túlfeszültség: 4 kV
• Túlfeszültség kategória: II
• Környezeti levegő hőmérséklete üzem közben: +60 °C
• Folyamatos üzemi hőmérséklet: 105 °C
• Hőmérsékletmegjelölés az EN 60998 szabvány szerint: T60
• Szigetelőanyag: polikarbonát (PC)
• Tok színe: átlátszó
• Borító színe: sárga
• Méret: 22 x 5,8 x 16,7 mm
• Súly: 1,6 g
• Termékszám: 4698551

Funkciók és jellemzők

• Kompakt sorkapocs tömör vezetőkhöz elektromos berendezésekben.
• A vezetékes csatlakozás közvetlen behelyezéssel, szerszámok használata nélkül történik.
• Az átlátszó ház lehetővé teszi a vezeték behelyezésének vizuális ellenőrzését.
• Egypotenciálú kialakítás öt vezeték egyetlen csomóponthoz való csatlakoztatásához.
• A tesztfurat lehetővé teszi az elektromos tesztelést beépített állapotban.
• A kialakítás alkalmas korlátozott helyigényű szerelődobozokban való használatra.

Ideális a következőkhöz:

• Lakóépületek és ipari elektromos berendezések fix vezetékeinek csatlakoztatása.
• Vezetékek elágazása szerelő- és elosztódobozokban.
• Fix villamos elosztórendszerek telepítése, szervizelése és átalakítása.
• Olyan alkalmazások, ahol több vezeték gyors és egyértelmű csatlakoztatására van szükség.

A csomag tartalma

• 1x WAGO 2273 5 pólusú telepítő sorkapocs

Miért válassza ezt a terméket?

• A felsorolt elektromos és hőmérsékleti paraméterek a telepítéshez vannak megadva.
• Az ötpólusú kialakítás lehetővé teszi több tömör vezető csatlakoztatását egyetlen kompakt elemben.
• A PUSH WIRE csatlakozás leegyszerűsíti a telepítést és csökkenti a kábelezési időt.
• Az átlátszó test megkönnyíti a vezeték megfelelő behelyezésének ellenőrzését.
• Kompakt méretek teszik lehetővé a szűk beépítési helyeken való használatot.

Telepítési és üzemeltetési utasítások

• A vezeték behelyezése előtt távolítsa el a szigetelést 11 mm hosszúra.
• A sorkapocs a megadott keresztmetszet-tartományon belüli tömör vezetőkhöz készült.
• Helyezze be a vezetéket közvetlenül a megfelelő lyukba, amíg meg nem áll.
• Leválasztáskor lazítsa meg a vezetéket úgy, hogy meghúzza és felváltva balra és jobbra forgatja.
• Vegye figyelembe a termék névleges elektromos és hőmérsékleti paramétereit.

Biztonsági figyelmeztetés

• A termék elektromos szerelésekhez készült. A nem megfelelő használat vagy csatlakoztatás áramütést, rövidzárlatot vagy a csatlakozás túlmelegedését okozhatja.
• Összeszerelés, szétszerelés vagy ellenőrzés előtt mindig kapcsolja ki a készüléket az áramellátásról.
• Csak megfelelő típusú és keresztmetszetű vezetékeket használjon.
• A rögzített elektromos berendezések telepítését megfelelő villamossági képesítéssel rendelkező személynek kell elvégeznie.
• A telepítés után ellenőrizze a vezeték helyes behelyezését és a csatlakozás szilárdságát.
