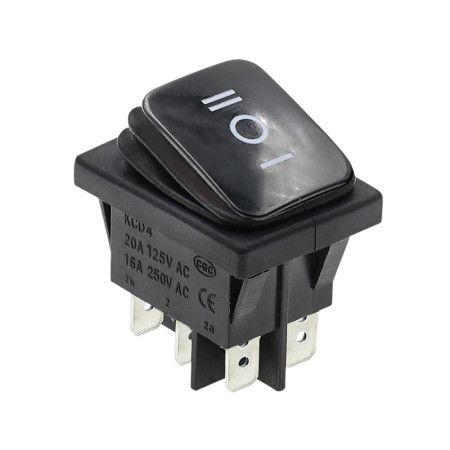

Rechteckiger Wippschalter KCD4, EIN-AUS-EIN, IP65, schwarz, 250 V/16 A

Der rechteckige Wippschalter Typ KCD4 für den Schalttafeleinbau ist für das Schalten von Stromkreisen in drei Positionen (I/O/II) ausgelegt. Dank der Schutzart IP65 eignet er sich auch für Anwendungen mit erhöhten Anforderungen an den Schutz gegen Staub und Spritzwasser.

Technische Spezifikationen

• Typ: KCD4
• Funktion: EIN-AUS-EIN (Position I / O / II)
• Nennlast: 16 A bei 250 V Wechselstrom
• Maximale Spannung: 250 V
• Befestigungsloch: 30 x 22 mm
• Abmessungen: 31 x 25 x 35 mm
• Einbauhöhe (erforderliche Tiefe im Panel): 28 mm
• Betriebstemperatur: -25 bis +80 °C
• Schutzart: IP65
• Anschluss: 6,3 mm Faston
• Anzahl der Pins: 6
• Design: schwarz

Funktionen und Merkmale

• Drei-Positionen-Design zum Umschalten zwischen zwei Stromkreisen mit einer Mittelstellung „Aus“.
• Positionsverriegelung für stabile Schaltzustandseinstellung
• Wiegenpiktogramme: I / O / II
• Montage der Frontplatte in einem rechteckigen Ausschnitt
• Anschlüsse für 6,3-mm-Faston-Flachsteckverbinder
• Schutzart IP65 für den Einsatz in Umgebungen mit erhöhter Staub- oder Spritzwasserbelastung

Ideal für

• Bedienfelder und Schaltanlagenanwendungen
• Industrieanlagen und Servicekontrolle
• Leistungs- und Schaltkreise, die eine Drei-Positionen-Steuerung erfordern
• Anwendungen, die eine IP65-Schutzart an der Vorderseite des Panels erfordern

Packungsinhalt

• Kippschalter KCD4

Warum sollten Sie sich für dieses Produkt entscheiden?

• Klar definierte EIN-AUS-EIN-Funktion mit I/O/II-Kennzeichnung
• Standardisierte Plattenmontage in einer 30 x 22 mm Bohrung
• Einfacher Anschluss über 6,3-mm-Faston
• IP65-Schutzart für anspruchsvollere Betriebsbedingungen

Installations- und Bedienungsanleitung

• Vor der Installation prüfen Sie bitte, ob die Montagebohrung 30 x 22 mm groß ist und ob in der Platte ein Platzbedarf von 28 mm erforderlich ist.
• Verwenden Sie für die Verbindungen die entsprechenden 6,3-mm-Faston-Steckverbinder und Drähte, die für die Stromlast der Anwendung ausgelegt sind.
• Passen Sie die Verdrahtung gemäß dem Gerätediagramm an die jeweilige EIN-AUS-EIN-Funktion an; wir empfehlen, die Pinbelegung vor der Inbetriebnahme zu überprüfen.

Sicherheitshinweis

• Das Produkt ist für den Betrieb mit gefährlicher Spannung (bis zu 250 V Wechselstrom) ausgelegt. Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung und von einer entsprechend qualifizierten Fachkraft durchgeführt werden.
• Beachten Sie die Anforderungen an das Verdrahten und die Dimensionierung von Drähten gemäß den geltenden Normen und Parametern Ihrer Anwendung.
