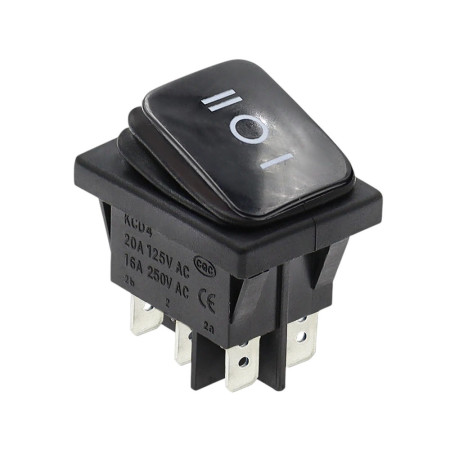

Kolískový vypínač obdĺžnikový KCD4, ON-OFF-ON, IP65, čierny 250V/16A

Obdĺžnikový kolískový vypínač typu KCD4 pre panelovú montáž je určený pre prepínanie obvodov v troch polohách (I/O/II). Vďaka krytiu IP65 je vhodný aj pre aplikácie so zvýšenými nárokmi na ochranu proti prachu a striekajúcej vode.

Technické špecifikácie

• Typ: KCD4
• Funkcia: ON-OFF-ON (poloha I / O / II)
• Menovité zaťaženie: 16 A pri 250 V AC
• Max. napätie: 250 V
• Montážny otvor: 30 x 22 mm
• Rozmery: 31 x 25 x 35 mm
• Zástavbová výška (potrebná hĺbka v paneli): 28 mm
• Prevádzková teplota: -25 až +80 °C
• Krytie: IP65
• Konektor: Faston 6,3 mm
• Počet pinov: 6
• Prevedenie: čierne

Funkcie a vlastnosti

• Trojpolohové prevedenie pre prepínanie medzi dvoma okruhmi so stredovou vypnutou polohou
• Aretácia polôh pre stabilné nastavenie spínacieho stavu
• Piktogramy na kolíske: I / O / II
• Panelová montáž do obdĺžnikového výrezu
• Vývody na pripojenie pomocou plochých konektorov Faston 6,3 mm
• Krytie IP65 pre použitie v prostredí so zvýšenou prašnosťou alebo výskytom striekajúcej vody

Ideálne pre

• Ovládacie panely a rozvádzačové aplikácie
• Priemyselné zariadenia a servisné ovládanie
• Napájacie a prepínacie obvody s požiadavkou na trojpolohové ovládanie
• Aplikácia vyžadujúca krytie IP65 na čelnej strane panelu

Obsah balenia

• Kolískový vypínač KCD4

Prečo zvoliť tento produkt

• Jasne definovaná funkcia ON-OFF-ON s označením I/O/II
• Štandardizovaná panelová montáž do otvoru 30 x 22 mm
• Jednoduché pripojenie cez Faston 6,3 mm
• Krytie IP65 pre náročnejšie prevádzkové podmienky

Pokyny na inštaláciu a prevádzku

• Pred montážou overte rozmer montážneho otvoru 30 x 22 mm a potrebnú hĺbku priestoru v paneli 28 mm.
• Na pripojenie použite zodpovedajúce protikusy Faston 6,3 mm a vodiče dimenzované na prúdové zaťaženie aplikácie.
• Zapojenie prispôsobte konkrétnu funkciu ON-OFF-ON podľa schémy zariadenia; odporúčame overiť rozloženie pinov pred uvedením do prevádzky.

Bezpečnostné upozornenie

• Produkt je určený na prácu s nebezpečným napätím (až 250 V AC). Inštaláciu a servis vykonávajte iba pri odpojenom napájaní a osobou so zodpovedajúcou kvalifikáciou.
• Dodržujte požiadavky na istenie a dimenzovanie vodičov podľa platných noriem a parametrov Vašej aplikácie.
