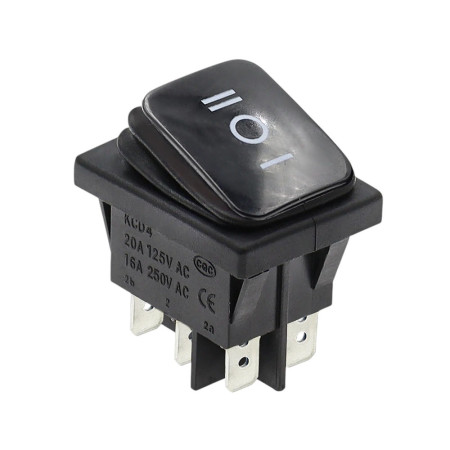

Interrupteur à bascule rectangulaire KCD4, marche-arrêt-marche, IP65, noir 250 V/16 A

L'interrupteur à bascule rectangulaire type KCD4 pour montage sur panneau est conçu pour la commutation de circuits à trois positions (I/O/II). Grâce à son indice de protection IP65, il convient également aux applications exigeant une protection accrue contre la poussière et les projections d'eau.

Spécifications techniques

• Type : KCD4
• Fonction : MARCHE-ARRÊT-MARCHE (position I / O / II)
• Charge nominale : 16 A à 250 V CA
• Tension maximale : 250 V
• Trou de fixation : 30 x 22 mm
• Dimensions : 31 x 25 x 35 mm
• Hauteur d'installation (profondeur requise dans le panneau) : 28 mm
• Température de fonctionnement : -25 à +80 °C
• Protection : IP65
• Connecteur : Faston 6,3 mm
• Nombre de broches : 6
• Design : noir

Fonctions et caractéristiques

• Conception à trois positions pour la commutation entre deux circuits avec une position centrale d'arrêt.
• Verrouillage de position pour un réglage stable de l'état de commutation
• Pictogrammes du berceau : I / O / II
• Montage sur panneau dans une découpe rectangulaire
• Bornes pour connexion utilisant des connecteurs plats Faston de 6,3 mm
• Protection IP65 pour une utilisation dans des environnements exposés à la poussière ou aux projections d'eau.

Idéal pour

• Applications pour panneaux de commande et tableaux de distribution
• Contrôle des équipements et services industriels
• Circuits de puissance et de commutation nécessitant une commande à trois positions
• Applications nécessitant une protection IP65 sur la face avant du panneau

Contenu de l'emballage

• Interrupteur à bascule KCD4

Pourquoi choisir ce produit ?

• Fonction ON-OFF-ON clairement définie avec marquage E/S/II
• Montage standardisé sur panneau dans un trou de 30 x 22 mm
• Connexion facile via Faston 6,3 mm
• Protection IP65 pour des conditions d'utilisation plus exigeantes

Instructions d'installation et d'utilisation

• Avant l'installation, vérifiez la taille du trou de montage de 30 x 22 mm et la profondeur d'espace requise dans le panneau de 28 mm.
• Pour les connexions, utilisez les connecteurs Faston 6,3 mm correspondants et des fils dimensionnés pour la charge actuelle de l'application.
• Adaptez le câblage à la fonction ON-OFF-ON spécifique conformément au schéma de l'appareil ; nous recommandons de vérifier la disposition des broches avant la mise en service.

Avis de sécurité

• Ce produit est conçu pour fonctionner sous tension dangereuse (jusqu'à 250 V CA). Son installation et sa maintenance doivent être effectuées hors tension et par un personnel qualifié.
• Respectez les exigences de fusion et de dimensionnement des fils conformément aux normes et paramètres applicables à votre application.
