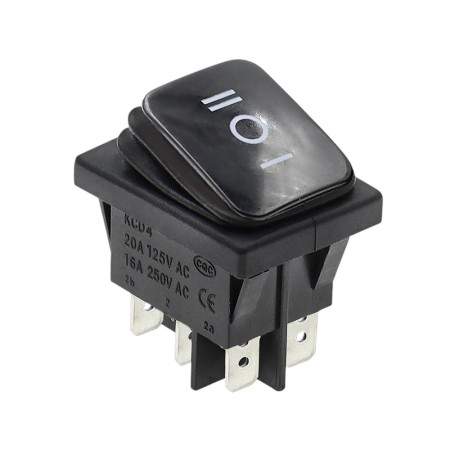

Przełącznik kołyskowy prostokątny KCD4, WŁ.-WYŁ.-WŁ., IP65, czarny 250V/16A

Prostokątny przełącznik kołyskowy typu KCD4 do montażu panelowego przeznaczony jest do przełączania obwodów w trzech pozycjach (I/O/II). Dzięki stopniowi ochrony IP65 nadaje się również do zastosowań o podwyższonych wymaganiach ochrony przed pyłem i zachlapaniem.

Dane techniczne

• Typ: KCD4
• Funkcja: WŁ.-WYŁ.-WŁ. (pozycja I / O / II)
• Obciążenie znamionowe: 16 A przy 250 V AC
• Maksymalne napięcie: 250 V
• Otwór montażowy: 30 x 22 mm
• Wymiary: 31 x 25 x 35 mm
• Wysokość montażu (wymagana głębokość w panelu): 28 mm
• Temperatura pracy: od -25 do +80 °C
• Ochrona: IP65
• Złącze: Faston 6,3 mm
• Liczba pinów: 6
• Wzór: czarny

Funkcje i cechy

• Trójpozycyjna konstrukcja do przełączania między dwoma obwodami z pozycją środkową wyłączoną
• Blokada położenia w celu zapewnienia stabilnego ustawienia stanu przełączania
• Piktogramy kołyski: I / O / II
• Montaż panelowy w wycięciu prostokątnym
• Zaciski do podłączenia za pomocą płaskich złączy Faston 6,3 mm
• Stopień ochrony IP65 umożliwiający stosowanie w środowiskach o zwiększonym zapyleniu lub zachlapaniu wodą

Idealny dla

• Panele sterowania i aplikacje rozdzielnic
• Kontrola urządzeń przemysłowych i usług
• Obwody zasilania i przełączania wymagające sterowania trójpozycyjnego
• Zastosowania wymagające ochrony IP65 na przedniej części panelu

Zawartość opakowania

• Przełącznik kołyskowy KCD4

Dlaczego warto wybrać ten produkt?

• Wyraźnie zdefiniowana funkcja WŁ.-WYŁ.-WŁ. z oznaczeniem I/O/II
• Standardowy montaż panelu w otworze 30 x 22 mm
• Łatwe podłączenie za pomocą złącza Faston 6,3 mm
• Stopień ochrony IP65 do bardziej wymagających warunków pracy

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić, czy rozmiar otworu montażowego wynosi 30 x 22 mm, a wymagana głębokość przestrzeni w panelu wynosi 28 mm.
• Do połączeń należy użyć odpowiednich złączy Faston o średnicy 6,3 mm i przewodów o rozmiarze dostosowanym do obciążenia prądowego danego zastosowania.
• Należy dostosować okablowanie do konkretnej funkcji WŁ.-WYŁ.-WŁ. zgodnie ze schematem urządzenia; przed uruchomieniem zalecamy sprawdzenie układu pinów.

Informacja o bezpieczeństwie

• Produkt jest przeznaczony do pracy pod niebezpiecznym napięciem (do 250 V AC). Instalacja i serwisowanie powinny być wykonywane wyłącznie po odłączeniu zasilania i przez odpowiednio wykwalifikowaną osobę.
• Należy przestrzegać wymagań dotyczących bezpieczników i rozmiarów przewodów zgodnie z obowiązującymi normami i parametrami danego zastosowania.
