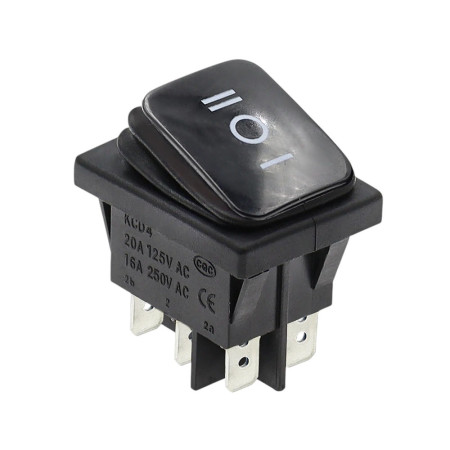

Rektangulär vippströmbrytare KCD4, PÅ-AV-PÅ, IP65, svart 250V/16A

Den rektangulära vippströmbrytaren av typ KCD4 för panelmontering är avsedd för att koppla kretsar i tre lägen (I / O / II). Tack vare IP65-skyddet är den även lämplig för applikationer med ökade krav på skydd mot damm och stänkvatten.

Tekniska specifikationer

• Typ: KCD4
• Funktion: PÅ-AV-PÅ (läge I / O / II)
• Nominell belastning: 16 A vid 250 V AC
• Maxspänning: 250 V
• Monteringshål: 30 x 22 mm
• Mått: 31 x 25 x 35 mm
• Monteringshöjd (nödvändigt djup i panelen): 28 mm
• Driftstemperatur: -25 till +80 °C
• Skydd: IP65
• Kontakt: 6,3 mm Faston
• Antal stift: 6
• Utförande: svart

Funktioner och egenskaper

• Trelägesdesign för växling mellan två kretsar med ett mittläge avstängt
• Positionslåsning för stabil inställning av kopplingstillstånd
• Piktogram för vagga: I / O / II
• Panelmontering i en rektangulär urskärning
• Terminaler för anslutning med 6,3 mm Faston-platta kontakter
• IP65-skydd för användning i miljöer med ökat damm- eller stänkvatten

Idealisk för

• Kontrollpaneler och växelapplikationer
• Industriell utrustning och servicekontroll
• Kraft- och kopplingskretsar som kräver trelägesstyrning
• Applikationer som kräver IP65-skydd på panelens framsida

Paketinnehåll

• Vippströmbrytare KCD4

Varför välja den här produkten?

• Tydligt definierad ON-OFF-ON-funktion med I/O/II-märkning
• Standardiserad panelmontering i ett 30 x 22 mm hål
• Enkel anslutning via 6,3 mm Faston
• IP65-skydd för mer krävande driftsförhållanden

Installations- och bruksanvisning

• Kontrollera monteringshålets storlek på 30 x 22 mm och det erforderliga utrymmesdjupet i panelen på 28 mm före installation.
• För anslutningar, använd motsvarande 6,3 mm Faston-kontakter och kablar dimensionerade för applikationens aktuella belastning.
• Anpassa kablarna till den specifika ON-OFF-ON-funktionen enligt apparatschemat; vi rekommenderar att kontrollera stiftlayouten före idrifttagning.

Säkerhetsmeddelande

• Produkten är konstruerad för att användas med farlig spänning (upp till 250 V AC). Installation och service bör endast utföras med strömmen frånkopplad och av en lämpligt kvalificerad person.
• Följ kraven för säkring och dimensionering av ledningar enligt tillämpliga standarder och parametrar för din applikation.
