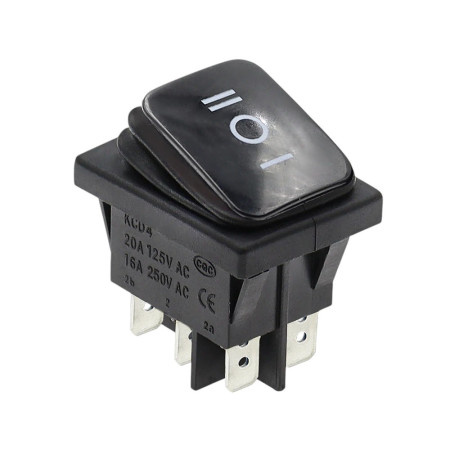

KCD4 téglalap alakú billenőkapcsoló, BE-KI-BE, IP65, fekete 250V/16A

A KCD4 típusú téglalap alakú billenőkapcsoló, panelre szerelhető, háromállású (I / O / II) áramkörök kapcsolására szolgál. Az IP65-ös védelemnek köszönhetően olyan alkalmazásokhoz is alkalmas, ahol fokozott védelemre van szükség a por és a fröccsenő víz ellen.

Műszaki adatok

• Típus: KCD4
• Funkció: BE-KI-BE (I / O / II állás)
• Névleges terhelés: 16 A 250 V AC feszültségnél
• Max. feszültség: 250 V
• Rögzítőfurat: 30 x 22 mm
• Méretek: 31 x 25 x 35 mm
• Beépítési magasság (a panelben szükséges mélység): 28 mm
• Üzemi hőmérséklet: -25 és +80 °C között
• Védelem: IP65
• Csatlakozó: 6,3 mm-es Faston jack
• Csapok száma: 6
• Kialakítás: fekete

Funkciók és jellemzők

• Háromállású kialakítás két áramkör közötti váltáshoz, középső kikapcsolt pozícióval
• Pozíciórögzítés a stabil kapcsolási állapot beállításához
• Bölcső piktogramok: I / O / II
• Panelre szerelés téglalap alakú kivágásban
• Csatlakozók 6,3 mm-es Faston lapos csatlakozókkal történő csatlakoztatáshoz
• IP65 védelem fokozott por- vagy fröccsenő vízszennyezett környezetben való használatra

Ideális a következőkhöz:

• Vezérlőpanelek és kapcsolótábla-alkalmazások
• Ipari berendezések és szervizellenőrzés
• Háromállású vezérlést igénylő teljesítmény- és kapcsolóáramkörök
• IP65 védelmet igénylő alkalmazások a panel előlapján

A csomag tartalma

• KCD4 billenőkapcsoló

Miért válassza ezt a terméket?

• Világosan definiált ON-OFF-ON funkció I/O/II jelöléssel
• Szabványosított panelre szerelhető 30 x 22 mm-es furatba
• Könnyű csatlakozás 6,3 mm-es Faston csatlakozóval
• IP65 védelem a nagyobb igénybevételt jelentő működési körülményekhez

Telepítési és üzemeltetési utasítások

• Telepítés előtt ellenőrizze a rögzítőfurat méretét (30 x 22 mm) és a panelben szükséges 28 mm-es helymélységet.
• A csatlakozásokhoz használja a megfelelő 6,3 mm-es Faston csatlakozókat és az alkalmazás aktuális terhelésének megfelelő méretű vezetékeket.
• A vezetékezést a készülék kapcsolási rajza szerint igazítsa az adott BE-KI-BE funkcióhoz; üzembe helyezés előtt javasoljuk a csatlakozókiosztás ellenőrzését.

Biztonsági figyelmeztetés

• A termék veszélyes feszültséggel (legfeljebb 250 V AC) való működésre van tervezve. A telepítést és szervizelést csak lekapcsolt tápfeszültség mellett, megfelelően képzett személy végezheti.
• Kövesse a vezetékek biztosítékokra és méretezésére vonatkozó követelményeket az alkalmazására vonatkozó szabványok és paraméterek szerint.
