Rektangulær vippeafbryder KCD4, ON-OFF-ON, IP65, sort 250V/16A

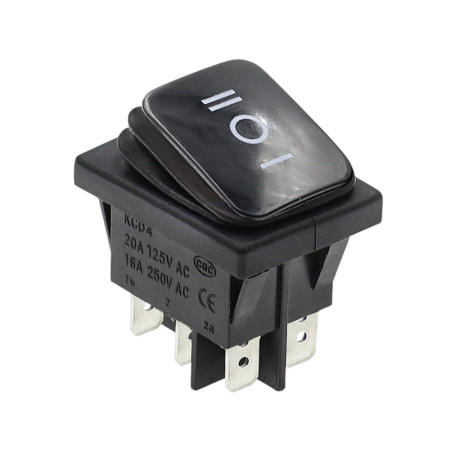

Den rektangulære vippeafbryder type KCD4 til panelmontering er designet til at skifte kredsløb i tre positioner (I / O / II). Takket være IP65-beskyttelsen er den også velegnet til applikationer med øgede krav til beskyttelse mod støv og stænkvand.

Tekniske specifikationer

• Type: KCD4
• Funktion: ON-OFF-ON (position I / O / II)
• Nominel belastning: 16 A ved 250 V AC
• Maks. spænding: 250 V
• Monteringshul: 30 x 22 mm
• Dimensioner: 31 x 25 x 35 mm
• Installationshøjde (nødvendig dybde i panelet): 28 mm
• Driftstemperatur: -25 til +80 °C
• Beskyttelse: IP65
• Stik: Faston 6,3 mm
• Antal stifter: 6
• Design: sort

Funktioner og egenskaber

• Tre positionsdesign til skift mellem to kredsløb med en center off-position
• Positionslåsning for stabil indstilling af koblingstilstand
• Vuggepiktogrammer: I / O / II
• Panelmontering i en rektangulær udskæring
• Terminaler til tilslutning med 6,3 mm Faston fladstik
• IP65-beskyttelse til brug i miljøer med øget støv- eller vandsprøjt

Ideel til

• Kontrolpaneler og eltavleapplikationer
• Industriudstyr og servicekontrol
• Strøm- og koblingskredsløb, der kræver trepositionsstyring
• Applikationer, der kræver IP65-beskyttelse på forsiden af panelet

Pakkens indhold

• Vippekontakt KCD4

Hvorfor vælge dette produkt?

• Klart defineret ON-OFF-ON-funktion med I/O/II-markering
• Standardiseret panelmontering i et 30 x 22 mm hul
• Nem tilslutning via 6,3 mm Faston
• IP65-beskyttelse til mere krævende driftsforhold

Installations- og betjeningsvejledning

• Før installation skal monteringshullets størrelse på 30 x 22 mm og den nødvendige pladsdybde i panelet på 28 mm kontrolleres.
• Til tilslutninger skal du bruge de tilsvarende 6,3 mm Faston-stik og ledninger, der er dimensioneret til applikationens aktuelle belastning.
• Tilpas ledningsføringen til den specifikke ON-OFF-ON-funktion i henhold til apparatdiagrammet; vi anbefaler at kontrollere pin-layoutet før idriftsættelse.

Sikkerhedsmeddelelse

• Produktet er designet til at fungere med farlig spænding (op til 250 V AC). Installation og service må kun udføres med strømmen afbrudt og af en kvalificeret person.
• Følg kravene til sikring og dimensionering af ledninger i henhold til gældende standarder og parametre for din applikation.
