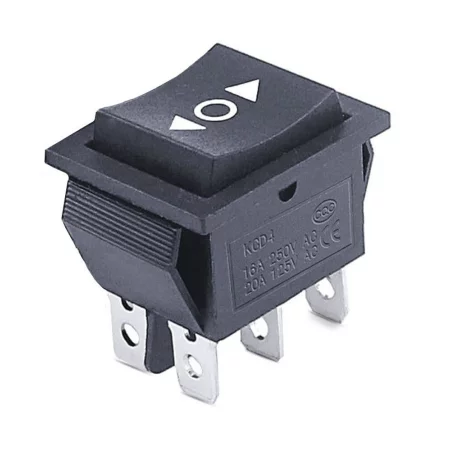

Vippeafbryder KCD4 rektangulær, ON-OFF-ON, momentan (ikke-låsende), pile, sort, 250V/15A

Den rektangulære vippekontakt type KCD4 er designet til panelmontering og koblingskredsløb i tre positioner ON-OFF-ON. Designet er ikke-låsende (momentært), dvs. efter slip vender håndtaget tilbage til udgangspositionen. Pilepiktogrammer < o > letter operatørens orientering under retningsstyring.

Tekniske specifikationer

• Type: KCD4
• Kontaktfunktion: ON-OFF-ON (afbryder)
• Version: uden låsning (moment)
• Nominel belastning: maks. 250 V / 15 A
• Nominel belastning (alternativ): 125 V / 20 A
• Antal ben: 6-ben
• Stik: Faston 6,3 mm
• Beskyttelse: IP20
• Farve: sort
• Markeringer på holderen: pile
• Monteringshul (udskæring): 29,5 x 22,4 mm
• Kropsdimensioner: 31 x 25 x 35 mm
• Installationshøjde (nødvendig dybde i panelet): 28 mm

Funktioner og egenskaber

• Tre-positions ON-OFF-ON-kontakt til retningsvalg eller to tilstande med neutral position
• Ikke-detentionerende momentdesign til kortvarig drift
• Panelmontering i en rektangulær udskæring
• Terminaler til hurtig tilslutning med 6,3 mm Faston fladstik
• Piktogrammer på holderen for tydelig positionsidentifikation

Ideel til

• Kontrolpaneler og eltavler
• Retningsstyring af DC-motorer (f.eks. fremad/bagud) i kombination med passende ledningsføring
• Enhedstilstandskontrol med center off-position
• Industrielle og værkstedsmæssige anvendelser, testarmaturer

Pakkens indhold

• 1x KCD4 vippekontakt

Hvorfor vælge dette produkt?

• Standard KCD4-format for nem udskiftning i eksisterende paneler
• Momentversion egnet til styring, hvor der kræves returnering til startpositionen
• Enkel tilslutning via 6,3 mm Faston og hurtig panelmontering
• Klart defineret monteringshul og installationsdybde til paneldesign

Installations- og betjeningsvejledning

• Før installation skal monteringshullets størrelse på 29,5 x 22,4 mm og den nødvendige dybde i panelet på 28 mm kontrolleres.
• Til tilslutninger skal du bruge de tilsvarende 6,3 mm Faston-stik og ledninger, der er dimensioneret til applikationens aktuelle belastning.
• Bekræft kontakternes forbindelse ved måling eller i henhold til diagrammet for din applikation (ON-OFF-ON, 6 ben).

Sikkerhedsmeddelelse

• Når produktet anvendes med en netspænding på 220-250 VAC, er det nødvendigt at følge principperne for arbejde med elektrisk udstyr. Udfør kun installation og service, når strømforsyningen er afbrudt.
• Overhold de nødvendige isolationsafstande, sikringer og kapslinger i henhold til den specifikke anvendelse. IP20-kapslingen beskytter ikke mod vandindtrængning.
