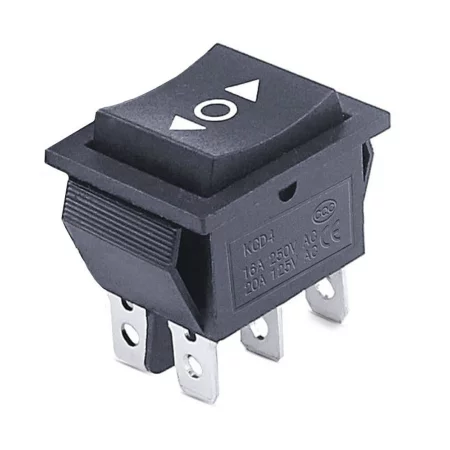

Interruttore a bilanciere KCD4 rettangolare, ON-OFF-ON, momentaneo (senza blocco), frecce, nero, 250 V/15 A

L'interruttore a bilanciere rettangolare tipo KCD4 è progettato per il montaggio a pannello e per commutare circuiti in tre posizioni ON-OFF-ON. Il design è senza blocco (momentaneo), ovvero dopo il rilascio la leva ritorna nella posizione iniziale. I pittogrammi a freccia < o > facilitano l'orientamento dell'operatore durante il controllo direzionale.

Specifiche tecniche

• Tipo: KCD4
• Funzione contatto: ON-OFF-ON (interruttore)
• Versione: senza bloccaggio (coppia)
• Carico nominale: max. 250 V / 15 A
• Carico nominale (alternativa): 125 V / 20 A
• Numero di pin: 6 pin
• Connettori: Faston 6,3 mm
• Protezione: IP20
• Colore: nero
• Segni sulla culla: frecce < o >
• Foro di montaggio (ritaglio): 29,5 x 22,4 mm
• Dimensioni del corpo: 31 x 25 x 35 mm
• Altezza di installazione (profondità richiesta nel pannello): 28 mm

Funzioni e caratteristiche

• Interruttore ON-OFF-ON a tre posizioni per la selezione della direzione o due modalità con posizione neutra
• Design di coppia senza arresto per funzionamento a breve termine
• Montaggio a pannello in un ritaglio rettangolare
• Terminali per collegamento rapido tramite connettori piatti Faston da 6,3 mm
• Pittogrammi sulla culla per una chiara identificazione della posizione

Ideale per

• Pannelli di controllo e quadri elettrici
• Controllo direzionale dei motori CC (ad esempio avanti/indietro) in combinazione con un cablaggio appropriato
• Controllo della modalità del dispositivo con posizione centrale di spegnimento
• Applicazioni industriali e di officina, dispositivi di prova

Contenuto della confezione

• 1x interruttore a bilanciere KCD4

Perché scegliere questo prodotto?

• Formato standard KCD4 per una facile sostituzione nei pannelli esistenti
• Versione di coppia adatta per il controllo dove è richiesto il ritorno alla posizione di partenza
• Collegamento semplice tramite Faston da 6,3 mm e montaggio rapido a pannello
• Foro di montaggio e profondità di installazione chiaramente definiti per la progettazione del pannello

Istruzioni per l'installazione e l'uso

• Prima dell'installazione, verificare che le dimensioni del foro di montaggio siano 29,5 x 22,4 mm e che la profondità richiesta nel pannello sia di 28 mm.
• Per i collegamenti, utilizzare i corrispondenti connettori Faston da 6,3 mm e cavi dimensionati per il carico di corrente dell'applicazione.
• Verificare il collegamento dei contatti mediante misurazione o secondo lo schema della propria applicazione (ON-OFF-ON, 6 pin).

Avviso di sicurezza

• Quando si utilizza il prodotto con una tensione di rete di 220-250 V CA, è necessario seguire i principi di lavoro sulle apparecchiature elettriche. Eseguire l'installazione e la manutenzione solo quando l'alimentazione è scollegata.
• Rispettare le distanze di isolamento, i fusibili e gli involucri richiesti in base all'applicazione specifica. L'involucro IP20 non protegge dall'ingresso di acqua.
