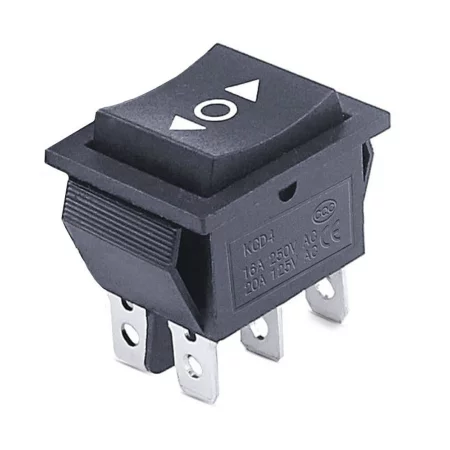

Interruptor basculante KCD4 rectangular, ON-OFF-ON, momentáneo (sin enclavamiento), flechas, negro, 250 V/15 A

El interruptor basculante rectangular tipo KCD4 está diseñado para montaje en panel y conmutación de circuitos en tres posiciones: encendido, apagado y encendido. Su diseño es momentáneo, es decir, tras soltar la palanca, la palanca vuelve a su posición inicial. Los pictogramas de flecha < o > facilitan la orientación del operador durante el control direccional.

Especificaciones técnicas

• Tipo: KCD4
• Función de contacto: ON-OFF-ON (interruptor)
• Versión: sin bloqueo (par)
• Carga nominal: máx. 250 V / 15 A
• Carga nominal (alternativa): 125 V / 20 A
• Número de pines: 6 pines
• Conectores: Faston 6,3 mm
• Protección: IP20
• Color: negro
• Marcas en la cuna: flechas < o >
• Orificio de montaje (recorte): 29,5 x 22,4 mm
• Dimensiones del cuerpo: 31 x 25 x 35 mm
• Altura de instalación (profundidad necesaria en el panel): 28 mm

Funciones y características

• Interruptor de encendido-apagado-encendido de tres posiciones para selección de dirección o dos modos con posición neutra
• Diseño de par sin retención para funcionamiento a corto plazo
• Montaje en panel en un recorte rectangular
• Terminales para conexión rápida mediante conectores planos Faston de 6,3 mm
• Pictogramas en la cuna para una clara identificación de la posición

Ideal para

• Paneles de control y cuadros eléctricos
• Control direccional de motores de CC (p. ej., avance/retroceso) en combinación con el cableado adecuado
• Control del modo de dispositivo con posición central apagada
• Aplicaciones industriales y de taller, accesorios de prueba

Contenido del paquete

• 1 interruptor basculante KCD4

¿Por qué elegir este producto?

• Formato estándar KCD4 para una fácil sustitución en paneles existentes
• Versión de par adecuada para control donde se requiere volver a la posición inicial
• Conexión sencilla mediante Faston de 6,3 mm y montaje rápido en panel
• Orificio de montaje y profundidad de instalación claramente definidos para el diseño del panel

Instrucciones de instalación y funcionamiento

• Antes de la instalación, verifique el tamaño del orificio de montaje de 29,5 x 22,4 mm y la profundidad requerida en el panel de 28 mm.
• Para las conexiones, utilice los conectores Faston de 6,3 mm correspondientes y cables dimensionados para la carga de corriente de la aplicación.
• Verifique la conexión de los contactos mediante medición o según el diagrama de su aplicación (ON-OFF-ON, 6 pines).

Aviso de seguridad

• Al utilizar el producto con una tensión de red de 220–250 V CA, es necesario seguir los principios de trabajo con equipos eléctricos. Realice la instalación y el mantenimiento únicamente con la fuente de alimentación desconectada.
• Respete las distancias de aislamiento, los fusibles y las carcasas requeridas según la aplicación específica. La carcasa IP20 no protege contra la entrada de agua.
