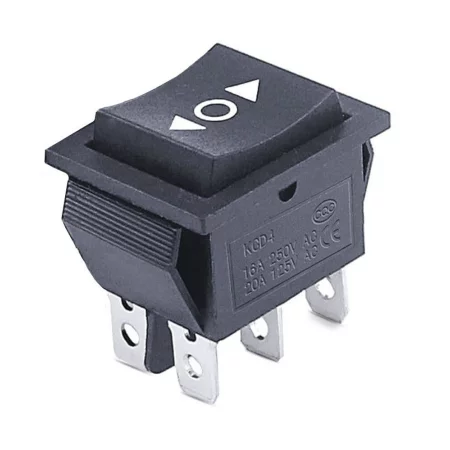

Rechteckiger Kippschalter KCD4, EIN-AUS-EIN, kurzzeitig (nicht rastend), Pfeile, schwarz, 250 V/15 A

Der rechteckige Wippschalter Typ KCD4 ist für den Einbau in Schalttafeln und zum Schalten von Stromkreisen in drei Positionen (EIN-AUS-EIN) vorgesehen. Er ist nicht rastend (momentan), d. h. nach dem Loslassen kehrt der Hebel in die Ausgangsposition zurück. Pfeilpiktogramme erleichtern die Orientierung des Bedieners bei der Richtungssteuerung.

Technische Spezifikationen

• Typ: KCD4
• Kontaktfunktion: EIN-AUS-EIN (Schalter)
• Ausführung: ohne Verriegelung (Drehmoment)
• Nennlast: max. 250 V / 15 A
• Nennlast (alternativ): 125 V / 20 A
• Anzahl der Pins: 6-polig
• Anschlüsse: Faston 6,3 mm
• Schutzart: IP20
• Farbe: Schwarz
• Markierungen an der Wiege: Pfeile < o >
• Befestigungsloch (Ausschnitt): 29,5 x 22,4 mm
• Gehäuseabmessungen: 31 x 25 x 35 mm
• Einbauhöhe (erforderliche Tiefe im Paneel): 28 mm

Funktionen und Merkmale

• Dreistufiger EIN-AUS-EIN-Schalter zur Richtungswahl oder zwei Betriebsarten mit neutraler Position
• Drehmomentauslegung ohne Rastung für kurzzeitigen Betrieb
• Montage der Frontplatte in einem rechteckigen Ausschnitt
• Klemmen für schnelle Verbindungen mit 6,3 mm Faston-Flachsteckverbindern
• Piktogramme an der Halterung zur eindeutigen Positionsidentifizierung

Ideal für

• Bedienfelder und Schalttafeln
• Richtungssteuerung von Gleichstrommotoren (z. B. vorwärts/rückwärts) in Kombination mit geeigneter Verdrahtung
• Gerätemodussteuerung mit mittlerer Aus-Position
• Anwendungen in Industrie und Werkstatt, Prüfvorrichtungen

Packungsinhalt

• 1x KCD4 Wippschalter

Warum sollten Sie sich für dieses Produkt entscheiden?

• Standard-KCD4-Format für einfachen Austausch in bestehenden Panels
• Drehmomentversion geeignet für Steuerungen, bei denen eine Rückkehr in die Ausgangsposition erforderlich ist
• Einfacher Anschluss über 6,3-mm-Faston-Schrauben und schnelle Panelmontage
• Klar definierte Montagebohrung und Einbautiefe für die Paneelkonstruktion

Installations- und Bedienungsanleitung

• Vor der Installation prüfen Sie bitte, ob die Montagebohrung 29,5 x 22,4 mm groß ist und ob die erforderliche Tiefe in der Platte 28 mm beträgt.
• Verwenden Sie für die Verbindungen die entsprechenden 6,3-mm-Faston-Steckverbinder und Drähte, die für die Stromlast der Anwendung ausgelegt sind.
• Überprüfen Sie die Verbindung der Kontakte durch Messung oder anhand des Schaltplans Ihrer Anwendung (EIN-AUS-EIN, 6 Pins).

Sicherheitshinweis

• Bei Verwendung des Produkts an einer Netzspannung von 220–250 V AC sind die Grundsätze für Arbeiten an elektrischen Geräten zu beachten. Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
• Beachten Sie die erforderlichen Isolationsabstände, Sicherungen und Gehäuse gemäß der jeweiligen Anwendung. Schutzart IP20 bietet keinen Schutz gegen eindringendes Wasser.
