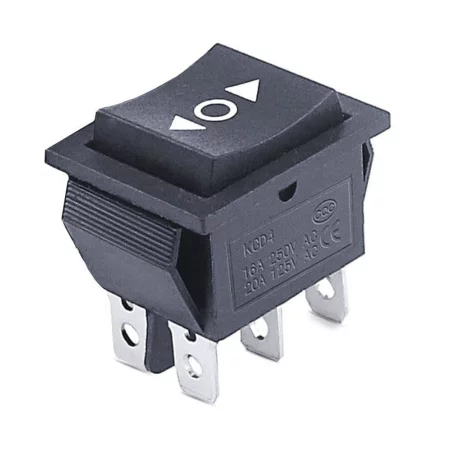

Vippströmbrytare KCD4 rektangulär, PÅ-AV-PÅ, momentan (ej låsande), pilar, svart, 250V/15A

Den rektangulära vippströmbrytaren av typen KCD4 är avsedd för panelmontering och kopplingskretsar i tre lägen PÅ-AV-PÅ. Konstruktionen är återstående (momentär), d.v.s. efter att spaken släppts återgår den till utgångsläget. Pilsymboler < o > underlättar operatörens orientering vid riktningsstyrning.

Tekniska specifikationer

• Typ: KCD4
• Kontaktfunktion: PÅ-AV-PÅ (brytare)
• Version: utan låsning (vridmoment)
• Nominell belastning: max. 250 V / 15 A
• Nominell belastning (alternativ): 125 V / 20 A
• Antal stift: 6-stift
• Kontakter: Faston 6,3 mm
• Skyddsklass: IP20
• Färg: svart
• Markeringar på vaggan: pilar
• Monteringshål (urskärning): 29,5 x 22,4 mm
• Kroppsmått: 31 x 25 x 35 mm
• Monteringshöjd (nödvändigt djup i panelen): 28 mm

Funktioner och egenskaper

• Treläges PÅ-AV-PÅ-brytare för riktningsval eller två lägen med neutralläge
• Icke-spärrande vridmomentdesign för kortvarig drift
• Panelmontering i en rektangulär urskärning
• Terminaler för snabb anslutning med 6,3 mm Faston-platta kontakter
• Piktogram på vaggan för tydlig positionsidentifiering

Idealisk för

• Kontrollpaneler och växlar
• Riktningsstyrning av likströmsmotorer (t.ex. framåt/bakåt) i kombination med lämplig kabeldragning
• Enhetslägeskontroll med mittläge avstängt
• Industriella och verkstadsapplikationer, testfixturer

Paketinnehåll

• 1x KCD4 vippbrytare

Varför välja den här produkten?

• Standard KCD4-format för enkelt utbyte i befintliga paneler
• Momentversion lämplig för styrning där återgång till startposition krävs
• Enkel anslutning via 6,3 mm Faston och snabb panelmontering
• Tydligt definierade monteringshål och installationsdjup för paneldesign

Installations- och bruksanvisning

• Kontrollera monteringshålets storlek på 29,5 x 22,4 mm och det erforderliga djupet i panelen på 28 mm före installation.
• För anslutningar, använd motsvarande 6,3 mm Faston-kontakter och kablar dimensionerade för applikationens aktuella belastning.
• Verifiera kontakternas anslutning genom mätning eller enligt diagrammet för din applikation (PÅ-AV-PÅ, 6 stift).

Säkerhetsmeddelande

• När produkten används med en nätspänning på 220–250 VAC är det nödvändigt att följa principerna för arbete med elektrisk utrustning. Utför endast installation och service när strömförsörjningen är frånkopplad.
• Observera erforderliga isolationsavstånd, säkringar och kapslingar enligt den specifika tillämpningen. Kapsling IP20 skyddar inte mot vattenintrång.
