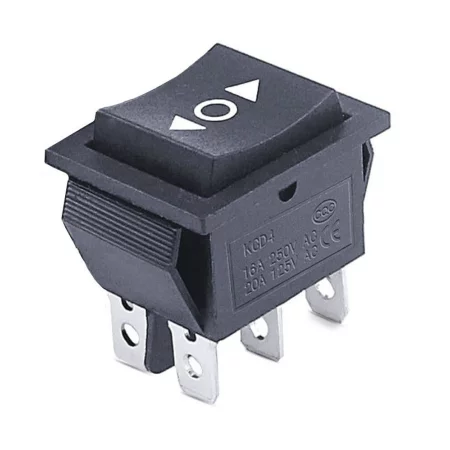

KCD4 billenőkapcsoló, téglalap alakú, BE-KI-BE, pillanatműködésű (nem reteszelő), nyilak, fekete, 250V/15A

A KCD4 típusú téglalap alakú billenőkapcsoló panelre szerelhető, és három BE-KI-BE állásban kapcsolható áramkörökre. A kialakítás nem reteszelő (pillanatműködő), azaz elengedés után a kar visszatér a kiinduló helyzetébe. A nyíl piktogramok < o > megkönnyítik a kezelő tájékozódását az irányvezérlés során.

Műszaki adatok

• Típus: KCD4
• Érintkező funkció: BE-KI-BE (kapcsoló)
• Kivitel: reteszelés (nyomaték) nélkül
• Névleges terhelés: max. 250 V / 15 A
• Névleges terhelés (alternatív): 125 V / 20 A
• Érintkezők száma: 6 tűs
• Csatlakozók: Faston 6,3 mm
• Védelem: IP20
• Szín: fekete
• Jelölések a bölcsőn: nyilak < o >
• Rögzítőfurat (kivágás): 29,5 x 22,4 mm
• Test méretei: 31 x 25 x 35 mm
• Beépítési magasság (a panelben szükséges mélység): 28 mm

Funkciók és jellemzők

• Háromállású BE-KI-BE kapcsoló az irányváltáshoz vagy két üzemmód semleges állással
• Nem reteszelő nyomatékú kialakítás rövid távú működéshez
• Panelre szerelés téglalap alakú kivágásban
• Gyorscsatlakozók 6,3 mm-es Faston lapos csatlakozókkal
• Piktogramok a bölcsőn az egyértelmű pozícióazonosítás érdekében

Ideális a következőkhöz:

• Vezérlőpanelek és kapcsolótáblák
• Egyenáramú motorok irányvezérlése (pl. előre/hátra) megfelelő kábelezéssel kombinálva
• Eszközmód-vezérlés középső kikapcsolt pozícióval
• Ipari és műhelyi alkalmazások, tesztberendezések

A csomag tartalma

• 1x KCD4 billenőkapcsoló

Miért válassza ezt a terméket?

• Szabványos KCD4 formátum a meglévő panelek egyszerű cseréjéhez
• Nyomatékos változat, amely alkalmas olyan vezérléshez, ahol vissza kell térni a kiindulási helyzetbe
• Egyszerű csatlakozás 6,3 mm-es Faston kábellel és gyors panelre szereléssel
• Világosan meghatározott rögzítőfurat és beépítési mélység a panelkialakításhoz

Telepítési és üzemeltetési utasítások

• Telepítés előtt ellenőrizze a rögzítőfurat méretét (29,5 x 22,4 mm) és a panelben szükséges 28 mm-es mélységet.
• A csatlakozásokhoz használja a megfelelő 6,3 mm-es Faston csatlakozókat és az alkalmazás aktuális terhelésének megfelelő méretű vezetékeket.
• Ellenőrizze az érintkezők csatlakozását méréssel, vagy az alkalmazásának kapcsolási rajza (BE-KI-BE, 6 tűs) alapján.

Biztonsági figyelmeztetés

• A termék 220–250 VAC hálózati feszültségen történő használata esetén be kell tartani az elektromos berendezéseken végzett munka alapelveit. A telepítést és a szervizelést csak lekapcsolt tápellátás mellett végezze.
• Tartsa be az előírt szigetelési távolságokat, biztosítékokat és tokozatokat az adott alkalmazásnak megfelelően. Az IP20-as tokozás nem véd a víz behatolása ellen.
