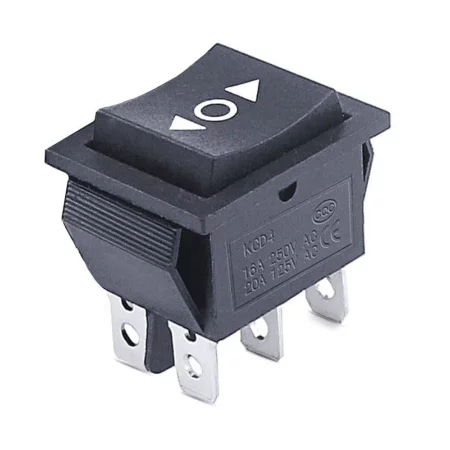

Kolískový prepínač KCD4 obdĺžnikový, ON-OFF-ON, momentový (bez aretácie), šípky, čierny, 250V/15A

Obdĺžnikový kolískový prepínač typu KCD4 je určený pre panelovú montáž a prepínanie obvodov v troch polohách ON-OFF-ON. Prevedenie je bez aretácie (momentové), teda po uvoľnení sa páčka vracia do východiskovej polohy. Piktogramy šípok < o > uľahčujú orientáciu obsluhy pri smerovom ovládaní.

Technické špecifikácie

• Typ: KCD4
• Funkcia kontaktov: ON-OFF-ON (prepínač)
• Prevedenie: bez aretácie (momentový)
• Menovité zaťaženie: max. 250 V / 15 A
• Menovité zaťaženie (alternatívne): 125 V / 20 A
• Počet pinov: 6-pin
• Konektory: Faston 6,3 mm
• Krytie: IP20
• Farba: čierna
• Označenie na kolíske: šípky < o >
• Montážny otvor (cut-out): 29,5 x 22,4 mm
• Rozmery tela: 31 x 25 x 35 mm
• Zástavbová výška (potrebná hĺbka v paneli): 28 mm

Funkcie a vlastnosti

• Trojpolohové prepínanie ON-OFF-ON pre voľbu smeru alebo dvoch režimov s neutrálnou polohou
• Momentové prevedenie bez aretácie pre krátkodobé ovládanie
• Panelová montáž do obdĺžnikového výrezu
• Vývody pre rýchle pripojenie pomocou plochých konektorov Faston 6,3 mm
• Piktogramy na kolíske pre jednoznačné označenie polôh

Ideálne pre

• Ovládacie panely a rozvádzačové skrine
• Smerové ovládanie DC motorov (napr. vpred/vzad) v kombinácii s vhodným zapojením
• Ovládanie režimov zariadení so stredovou vypnutou polohou
• Priemyselné a dielenské aplikácie, testovacie prípravky

Obsah balenia

• 1x kolískový prepínač KCD4

Prečo zvoliť tento produkt

• Štandardný formát KCD4 pre ľahkú zámenu v existujúcich paneloch
• Momentové prevedenie vhodné na ovládanie, kde je požadovaný návrat do východiskovej polohy
• Jednoduché pripojenie cez Faston 6,3 mm a rýchla montáž do panelu
• Jasne definovaný montážny otvor a zástavbová hĺbka pre návrh panelu

Pokyny na inštaláciu a prevádzku

• Pred montážou overte rozmer montážneho otvoru 29,5 x 22,4 mm a potrebnú hĺbku v paneli 28 mm.
• Na pripojenie použite zodpovedajúce protikusy Faston 6,3 mm a vodiče dimenzované na prúdové zaťaženie aplikácie.
• Zapojenie kontaktov overte meraním alebo podľa schémy Vašej aplikácie (ON-OFF-ON, 6 vývodov).

Bezpečnostné upozornenie

• Pri použití na sieťovom napätí 220–250 VAC je nutné dodržať zásady práce na elektrických zariadeniach. Montáž a servis vykonávajte iba pri odpojenom napájaní.
• Dodržte požadované izolačné vzdialenosti, istenie a krytovanie podľa konkrétnej aplikácie. Krytie IP20 nechráni proti vniknutiu vody.
