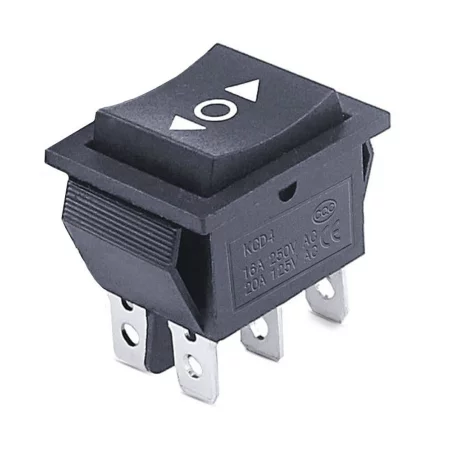

Prekidač KCD4 pravokutni, ON-OFF-ON, trenutni (bez zaključavanja), strelice, crni, 250V/15A

Pravokutni prekidač tip KCD4 namijenjen je za montažu na ploču i preklapanje strujnih krugova u tri položaja ON-OFF-ON. Dizajn je bez zaključavanja (trenutni), tj. nakon otpuštanja poluga se vraća u početni položaj. Piktogrami strelica < o > olakšavaju orijentaciju operatera tijekom upravljanja smjerom.

Tehničke specifikacije

• Vrsta: KCD4
• Funkcija kontakta: UKLJUČENO-ISKLJUČENO-UKLJUČENO (prekidač)
• Izvedba: bez zaključavanja (moment)
• Nazivno opterećenje: maks. 250 V / 15 A
• Nazivno opterećenje (alternativno): 125 V / 20 A
• Broj pinova: 6-pinski
• Konektori: Faston 6,3 mm
• Zaštita: IP20
• Boja: crna
• Oznake na kolijevci: strelice < o >
• Otvor za montažu (izrez): 29,5 x 22,4 mm
• Dimenzije tijela: 31 x 25 x 35 mm
• Visina ugradnje (potrebna dubina u panelu): 28 mm

Funkcije i značajke

• Prekidač s tri položaja ON-OFF-ON za odabir smjera ili dva načina rada s neutralnim položajem
• Dizajn s neizostavnim momentom za kratkotrajni rad
• Montaža ploče u pravokutni izrez
• Terminali za brzo spajanje pomoću 6,3 mm Faston ravnih konektora
• Piktogrami na postolju za jasnu identifikaciju položaja

Idealno za

• Upravljačke ploče i razvodne ploče
• Smjerno upravljanje istosmjernim motorima (npr. naprijed/natrag) u kombinaciji s odgovarajućim ožičenjem
• Upravljanje načinom rada uređaja s isključenim središnjim položajem
• Industrijska i radionička primjena, ispitne armature

Sadržaj paketa

• 1x KCD4 prekidač

Zašto odabrati ovaj proizvod?

• Standardni KCD4 format za jednostavnu zamjenu u postojećim panelima
• Verzija s okretnim momentom prikladna za kontrolu gdje je potreban povratak u početni položaj
• Jednostavno spajanje putem 6,3 mm Faston konektora i brza montaža na ploču
• Jasno definirana montažna rupa i dubina ugradnje za dizajn panela

Upute za instalaciju i uporabu

• Prije ugradnje provjerite veličinu montažne rupe od 29,5 x 22,4 mm i potrebnu dubinu u ploči od 28 mm.
• Za spajanje koristite odgovarajuće Faston konektore od 6,3 mm i žice dimenzionirane za strujno opterećenje aplikacije.
• Provjerite spoj kontakata mjerenjem ili prema dijagramu vaše primjene (ON-OFF-ON, 6 pinova).

Sigurnosna obavijest

• Prilikom korištenja proizvoda na mrežnom naponu od 220–250 VAC, potrebno je slijediti načela rada na električnoj opremi. Instalaciju i servisiranje provodite samo kada je napajanje isključeno.
• Pridržavajte se potrebnih izolacijskih udaljenosti, osigurača i kućišta prema specifičnoj primjeni. Kućište IP20 ne štiti od prodora vode.
