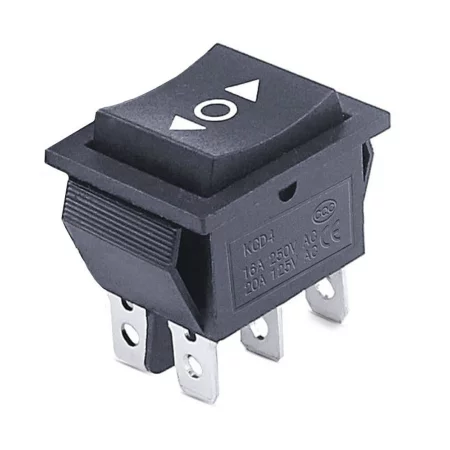

Întrerupător basculant KCD4 dreptunghiular, ON-OFF-ON, momentan (fără blocare), săgeți, negru, 250V/15A

Întrerupătorul basculant dreptunghiular tip KCD4 este conceput pentru montare pe panou și comutare circuite în trei poziții ON-OFF-ON. Designul este neblocant (momentan), adică după eliberare, maneta revine la poziția inițială. Pictogramele cu săgeți < o > facilitează orientarea operatorului în timpul controlului direcțional.

Specificații tehnice

• Tip: KCD4
• Funcție de contact: PORNIT-OPRIT-PORNIT (comutator)
• Versiune: fără blocare (cuplu de strângere)
• Sarcină nominală: max. 250 V / 15 A
• Sarcină nominală (alternativă): 125 V / 20 A
• Număr de pini: 6 pini
• Conectori: Faston 6,3 mm
• Protecție: IP20
• Culoare: negru
• Marcaje pe suport: săgeți < o >
• Gaură de montare (decupare): 29,5 x 22,4 mm
• Dimensiuni corp: 31 x 25 x 35 mm
• Înălțimea de instalare (adâncimea necesară în panou): 28 mm

Funcții și caracteristici

• Comutator ON-OFF-ON cu trei poziții pentru selectarea direcției sau două moduri cu poziție neutră
• Design cu cuplu fără blocare pentru funcționare pe termen scurt
• Montare pe panou într-un decupaj dreptunghiular
• Terminale pentru conectare rapidă folosind conectori plați Faston de 6,3 mm
• Pictograme pe suport pentru identificarea clară a poziției

Ideal pentru

• Panouri de control și tablouri de distribuție
• Controlul direcțional al motoarelor de curent continuu (de exemplu, înainte/înapoi) în combinație cu cablajul corespunzător
• Controlul modului dispozitivului cu poziția centrală oprită
• Aplicații industriale și de atelier, dispozitive de testare

Conținutul pachetului

• 1x întrerupător basculant KCD4

De ce să alegeți acest produs?

• Format standard KCD4 pentru înlocuire ușoară în panourile existente
• Versiune cu cuplu potrivită pentru controlul unde este necesară revenirea la poziția inițială
• Conexiune simplă prin Faston de 6,3 mm și montare rapidă pe panou
• Gaură de montare și adâncime de instalare clar definite pentru designul panoului

Instrucțiuni de instalare și utilizare

• Înainte de instalare, verificați dimensiunea orificiului de montare de 29,5 x 22,4 mm și adâncimea necesară în panou de 28 mm.
• Pentru conexiuni, utilizați conectori Faston de 6,3 mm corespunzători și fire dimensionate pentru sarcina curentă a aplicației.
• Verificați conexiunea contactelor prin măsurare sau conform schemei aplicației dumneavoastră (ON-OFF-ON, 6 pini).

Notificare de siguranță

• Când utilizați produsul la o tensiune de rețea de 220–250 V AC, este necesar să respectați principiile de lucru la echipamentele electrice. Efectuați instalarea și service-ul numai atunci când alimentarea cu energie electrică este deconectată.
• Respectați distanțele de izolație, siguranțele și carcasele necesare în funcție de aplicația specifică. Carcasa IP20 nu protejează împotriva pătrunderii apei.
