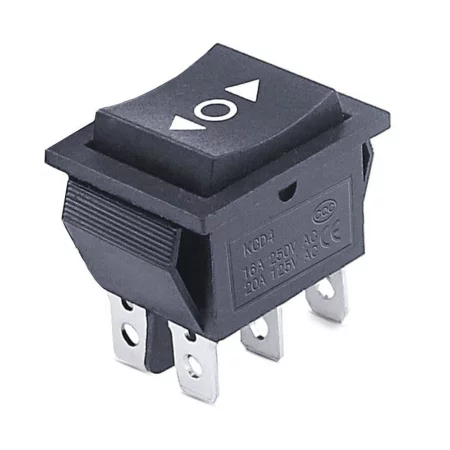

Przełącznik kołyskowy KCD4 prostokątny, WŁ.-WYŁ.-WŁ., chwilowy (bez blokady), strzałki, czarny, 250V/15A

Prostokątny przełącznik kołyskowy typu KCD4 przeznaczony jest do montażu panelowego i przełączania obwodów w trzech pozycjach WŁ.-WYŁ. Konstrukcja jest bezblokadowa (chwilowa), tzn. po zwolnieniu dźwignia powraca do pozycji wyjściowej. Piktogramy strzałek < o > ułatwiają operatorowi orientację podczas sterowania kierunkowego.

Dane techniczne

• Typ: KCD4
• Funkcja styku: WŁ.-WYŁ.-WŁ. (przełącznik)
• Wersja: bez blokady (moment obrotowy)
• Obciążenie znamionowe: maks. 250 V / 15 A
• Obciążenie znamionowe (alternatywne): 125 V / 20 A
• Liczba pinów: 6-pinowe
• Złącza: Faston 6,3 mm
• Ochrona: IP20
• Kolor: czarny
• Oznaczenia na kołysce: strzałki < o >
• Otwór montażowy (wycięcie): 29,5 x 22,4 mm
• Wymiary korpusu: 31 x 25 x 35 mm
• Wysokość montażu (wymagana głębokość w panelu): 28 mm

Funkcje i cechy

• Przełącznik trójpozycyjny WŁ.-WYŁ.-WŁ. do wyboru kierunku lub dwóch trybów z pozycją neutralną
• Konstrukcja bez momentu obrotowego do krótkotrwałej pracy
• Montaż panelowy w wycięciu prostokątnym
• Zaciski do szybkiego podłączania za pomocą płaskich złączy Faston 6,3 mm
• Piktogramy na kołysce umożliwiające wyraźną identyfikację pozycji

Idealny dla

• Panele sterowania i rozdzielnice
• Sterowanie kierunkowe silników prądu stałego (np. do przodu/do tyłu) w połączeniu z odpowiednim okablowaniem
• Sterowanie trybem urządzenia z pozycją środkową wyłączoną
• Zastosowania przemysłowe i warsztatowe, urządzenia testowe

Zawartość opakowania

• 1x przełącznik kołyskowy KCD4

Dlaczego warto wybrać ten produkt?

• Standardowy format KCD4 umożliwiający łatwą wymianę w istniejących panelach
• Wersja z momentem obrotowym przeznaczona do sterowania w sytuacjach, w których wymagany jest powrót do pozycji początkowej
• Proste podłączenie za pomocą złącza Faston 6,3 mm i szybki montaż na panelu
• Wyraźnie zdefiniowany otwór montażowy i głębokość instalacji do projektowania paneli

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić, czy rozmiar otworu montażowego wynosi 29,5 x 22,4 mm, a wymagana głębokość w panelu wynosi 28 mm.
• Do połączeń należy użyć odpowiednich złączy Faston o średnicy 6,3 mm i przewodów o rozmiarze dostosowanym do obciążenia prądowego danego zastosowania.
• Sprawdź poprawność podłączenia styków poprzez pomiar lub zgodnie ze schematem swojej aplikacji (WŁ.-WYŁ.-WŁ., 6 pinów).

Informacja o bezpieczeństwie

• Podczas użytkowania produktu przy napięciu sieciowym 220–250 V AC należy przestrzegać zasad pracy z urządzeniami elektrycznymi. Instalację i serwis należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
• Należy zachować wymagane odległości izolacyjne, bezpieczniki i obudowy zgodnie z konkretnym zastosowaniem. Obudowa IP20 nie chroni przed wnikaniem wody.
