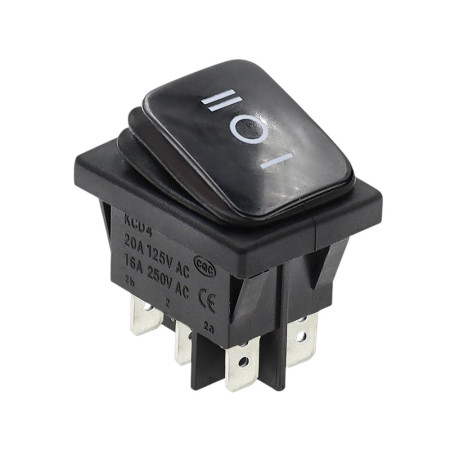

Pravokutni prekidač KCD4, ON-OFF-ON, IP65, crni 250V/16A

Pravokutna sklopka tipa KCD4 za montažu na ploču dizajnirana je za preklapanje strujnih krugova u tri položaja (I / O / II). Zahvaljujući zaštiti IP65, prikladna je i za primjene s povećanim zahtjevima za zaštitu od prašine i prskanja vode.

Tehničke specifikacije

• Vrsta: KCD4
• Funkcija: UKLJUČENO-ISKLJUČENO-UKLJUČENO (položaj I / O / II)
• Nazivno opterećenje: 16 A pri 250 V AC
• Maks. napon: 250 V
• Otvor za montažu: 30 x 22 mm
• Dimenzije: 31 x 25 x 35 mm
• Visina ugradnje (potrebna dubina u panelu): 28 mm
• Radna temperatura: -25 do +80 °C
• Zaštita: IP65
• Konektor: Faston 6,3 mm
• Broj pinova: 6
• Dizajn: crni

Funkcije i značajke

• Dizajn s tri položaja za prebacivanje između dva kruga s isključenim središnjim položajem
• Blokiranje položaja za stabilno podešavanje stanja preklopa
• Piktogrami kolijevke: I / O / II
• Montaža ploče u pravokutni izrez
• Priključci za spajanje pomoću 6,3 mm Faston plosnatih konektora
• IP65 zaštita za korištenje u okruženjima s povećanom prašinom ili prskanjem vode

Idealno za

• Primjene upravljačkih ploča i razvodnih ploča
• Industrijska oprema i upravljanje uslugama
• Strujni i sklopni krugovi koji zahtijevaju upravljanje s tri položaja
• Primjene koje zahtijevaju IP65 zaštitu na prednjoj strani ploče

Sadržaj paketa

• Prekidač KCD4

Zašto odabrati ovaj proizvod?

• Jasno definirana ON-OFF-ON funkcija s oznakama I/O/II
• Standardizirana montaža na ploču u otvoru 30 x 22 mm
• Jednostavno spajanje putem 6,3 mm Faston konektora
• IP65 zaštita za zahtjevnije radne uvjete

Upute za instalaciju i uporabu

• Prije ugradnje provjerite veličinu montažne rupe od 30 x 22 mm i potrebnu dubinu prostora u ploči od 28 mm.
• Za spajanje koristite odgovarajuće Faston konektore od 6,3 mm i žice dimenzionirane za strujno opterećenje aplikacije.
• Prilagodite ožičenje specifičnoj funkciji UKLJUČENO-ISKLJUČENO-UKLJUČENO prema dijagramu uređaja; preporučujemo provjeru rasporeda pinova prije puštanja u rad.

Sigurnosna obavijest

• Proizvod je dizajniran za rad s opasnim naponom (do 250 V AC). Instalaciju i servisiranje treba obavljati samo kada je napajanje isključeno i to od strane odgovarajuće kvalificirane osobe.
• Slijedite zahtjeve za spajanje osigurača i dimenzioniranje žica prema važećim standardima i parametrima vaše primjene.
