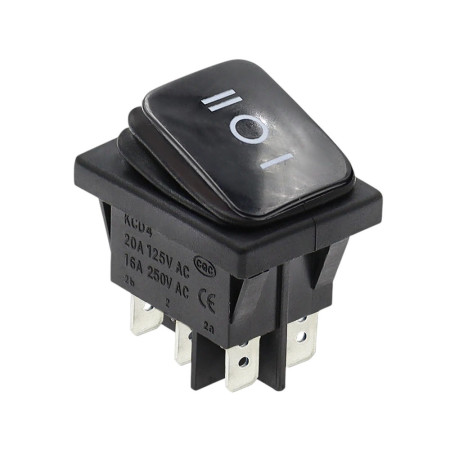

Interruptor basculante rectangular KCD4, ON-OFF-ON, IP65, negro 250 V/16 A

El interruptor basculante rectangular tipo KCD4 para montaje en panel está diseñado para conmutar circuitos en tres posiciones (E/S/II). Gracias a su protección IP65, también es adecuado para aplicaciones con requisitos elevados de protección contra el polvo y las salpicaduras de agua.

Especificaciones técnicas

• Tipo: KCD4
• Función: ON-OFF-ON (posición I/O/II)
• Carga nominal: 16 A a 250 V CA
• Voltaje máximo: 250 V
• Orificio de montaje: 30 x 22 mm
• Dimensiones: 31 x 25 x 35 mm
• Altura de instalación (profundidad necesaria en el panel): 28 mm
• Temperatura de funcionamiento: -25 a +80 °C
• Protección: IP65
• Conector: Faston 6,3 mm
• Número de pines: 6
• Diseño: negro

Funciones y características

• Diseño de tres posiciones para cambiar entre dos circuitos con una posición central apagada
• Bloqueo de posición para un ajuste del estado de conmutación estable
• Pictogramas de cuna: I/O/II
• Montaje en panel en un recorte rectangular
• Terminales para conexión mediante conectores planos Faston de 6,3 mm
• Protección IP65 para uso en entornos con mayor presencia de polvo o salpicaduras de agua.

Ideal para

• Aplicaciones de paneles de control y centralitas
• Control de equipos y servicios industriales
• Circuitos de potencia y conmutación que requieren control de tres posiciones
• Aplicaciones que requieren protección IP65 en la parte frontal del panel

Contenido del paquete

• Interruptor basculante KCD4

¿Por qué elegir este producto?

• Función ON-OFF-ON claramente definida con marcado I/O/II
• Montaje en panel estandarizado en un orificio de 30 x 22 mm
• Fácil conexión mediante Faston de 6,3 mm
• Protección IP65 para condiciones de funcionamiento más exigentes

Instrucciones de instalación y funcionamiento

• Antes de la instalación, verifique el tamaño del orificio de montaje de 30 x 22 mm y la profundidad de espacio requerida en el panel de 28 mm.
• Para las conexiones, utilice los conectores Faston de 6,3 mm correspondientes y cables dimensionados para la carga de corriente de la aplicación.
• Adapte el cableado a la función ON-OFF-ON específica según el diagrama del dispositivo; recomendamos verificar la disposición de los pines antes de la puesta en servicio.

Aviso de seguridad

• El producto está diseñado para funcionar con voltaje peligroso (hasta 250 V CA). La instalación y el mantenimiento solo deben realizarse con la alimentación desconectada y por personal cualificado.
• Siga los requisitos para fusionar y dimensionar cables de acuerdo con los estándares y parámetros aplicables de su aplicación.
