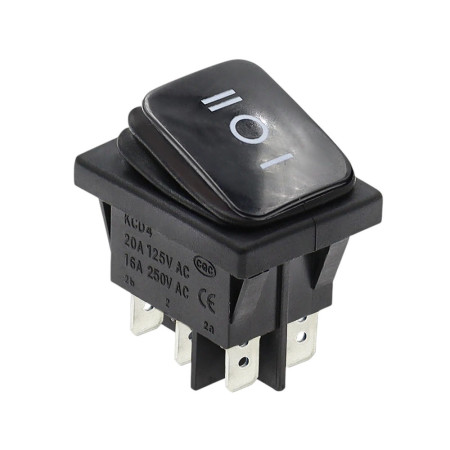

Întrerupător basculant dreptunghiular KCD4, ON-OFF-ON, IP65, negru 250V/16A

Întrerupătorul basculant dreptunghiular tip KCD4 pentru montare pe panou este conceput pentru comutarea circuitelor în trei poziții (I / O / II). Datorită gradului de protecție IP65, este potrivit și pentru aplicații cu cerințe sporite de protecție împotriva prafului și a stropilor de apă.

Specificații tehnice

• Tip: KCD4
• Funcție: PORNIT-OPRIT-PORNIT (poziția I / O / II)
• Sarcină nominală: 16 A la 250 V CA
• Tensiune maximă: 250 V
• Gaură de montare: 30 x 22 mm
• Dimensiuni: 31 x 25 x 35 mm
• Înălțimea de instalare (adâncimea necesară în panou): 28 mm
• Temperatura de funcționare: -25 până la +80 °C
• Protecție: IP65
• Conector: Faston 6,3 mm
• Număr de pini: 6
• Design: negru

Funcții și caracteristici

• Design cu trei poziții pentru comutarea între două circuite cu o poziție centrală de deconectare
• Blocarea poziției pentru setarea stabilă a stării de comutare
• Pictograme suport: I / O / II
• Montare pe panou într-un decupaj dreptunghiular
• Terminale pentru conectare folosind conectori plați Faston de 6,3 mm
• Protecție IP65 pentru utilizare în medii cu praf sau stropire cu apă

Ideal pentru

• Aplicații pentru panouri de control și tablouri de distribuție
• Echipamente industriale și controlul serviciilor
• Circuite de putere și comutare care necesită control în trei poziții
• Aplicații care necesită protecție IP65 pe partea frontală a panoului

Conținutul pachetului

• Comutator basculant KCD4

De ce să alegeți acest produs?

• Funcție ON-OFF-ON clar definită cu marcaj I/O/II
• Montare standardizată pe panou într-un orificiu de 30 x 22 mm
• Conexiune ușoară prin Faston de 6,3 mm
• Protecție IP65 pentru condiții de funcționare mai solicitante

Instrucțiuni de instalare și utilizare

• Înainte de instalare, verificați dimensiunea orificiului de montare de 30 x 22 mm și adâncimea necesară a spațiului în panou de 28 mm.
• Pentru conexiuni, utilizați conectori Faston de 6,3 mm corespunzători și fire dimensionate pentru sarcina curentă a aplicației.
• Adaptați cablajul la funcția specifică ON-OFF-ON conform schemei dispozitivului; recomandăm verificarea dispunerea pinilor înainte de punerea în funcțiune.

Notificare de siguranță

• Produsul este conceput să funcționeze la tensiuni periculoase (până la 250 V CA). Instalarea și întreținerea trebuie efectuate numai cu alimentarea de la rețea și de către o persoană calificată.
• Respectați cerințele pentru siguranța și dimensionarea firelor în conformitate cu standardele și parametrii aplicabili ai aplicației dumneavoastră.
