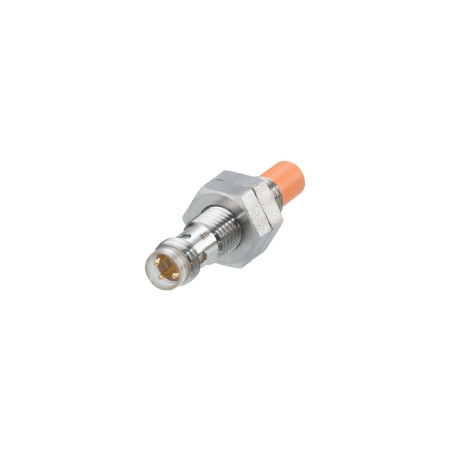

Induktiver Sensor IFM IE5340 mit M8-Gewinde

Der induktive Sensor IFM IE5340 ist ein zylindrischer Gewindesensor zur berührungslosen Erkennung von Metallobjekten in Automatisierungs- und Maschinenbauanwendungen. Das kurze Gehäuse ermöglicht den Einsatz auch bei beengten Einbauverhältnissen. Der Sensor ist für Gleichstromversorgung ausgelegt und verfügt über einen normalerweise offenen Schaltausgang. Eine LED-Anzeige signalisiert den Schaltzustand während des Betriebs.

Technische Spezifikationen

• Modell: IFM IE5340
• Sensortyp: induktiver Sensor
• Elektrische Auslegung: PNP/NPN
• Ausgangsfunktion: normalerweise offen
• Erfassungsbereich: 5 mm
• Tatsächlicher Erfassungsbereich Sr: 5 ± 10 %
• Arbeitsabstand: 0 bis 4,05 mm
• Versorgungsspannung: 10 bis 30 V DC
• Schutzklasse: III
• Verpolungsschutz: Ja
• Kurzschlussschutz: Ja
• Überlastschutz: Ja
• Maximaler Spannungsabfall am DC-Schaltausgang: 3,5 V
• Mindestlaststrom: 2 mA, nur im Zweidrahtbetrieb
• Maximaler Reststrom: 0,5 mA, nur im Zweidrahtbetrieb
• Dauerstrom des Gleichstrom-Schaltausgangs: 100 mA
• Gleichstrom-Schaltfrequenz: 600 Hz
• Gehäuseausführung: Gewinde
• Abmessungen: M8 x 1 / Länge 40 mm
• Gewindebezeichnung: M8 x 1
• Montageart: nicht flächenbündig montiert
• Schutzart: IP65, IP67 bei ordnungsgemäß angezogenem Stecker.
• Umgebungstemperatur: 0 bis 60 °C
• Anschluss: 1 x M8, A-codiert
• Statusanzeige: 4x LED, gelb
• Gewicht: 13,8 g
• Gehäusematerial: Edelstahl 1.4401 / 316
• Sensoroberflächenmaterial: LCP, orange
• Material der LED-Fenster: PPSU
• Kontermutter: Edelstahl 1.4401 / 316

Funktionen und Merkmale

• Berührungslose Erkennung von Metallgegenständen.
• Kurze, zylindrische Bauform für die Installation bei beengten Platzverhältnissen.
• Sichtbare Anzeige des Schaltzustands mittels LED.
• Kann als Drei- oder Zweidrahtgerät verwendet werden.
• Gewindegehäuse aus Metall zur mechanisch sicheren Befestigung.
• Nicht flächenbündige Montageausführung.
• M8-Steckverbinder mit A-Codierung.
• Integrierter Schutz gegen Verpolung, Kurzschluss und Überlastung.

Ideal für

• Industrieautomation.
• Positions- und Anwesenheitserkennung von Metallteilen.
• Montagevorrichtungen, Manipulatoren und Produktionslinien.
• Anwendungen mit begrenztem Installationsraum.
• Maschinen und Geräte, die eine berührungslose Sensorik erfordern.

Packungsinhalt

• Induktiver Sensor IFM IE5340
• 2 Kontermuttern

Warum sollten Sie sich für dieses Produkt entscheiden?

• Kompakte Abmessungen mit M8 x 1 Gewinde ermöglichen die Integration in Maschineneinheiten.
• Das berührungslose Messprinzip begrenzt den mechanischen Verschleiß.
• Die Anzeige des Schaltzustands vereinfacht die Inbetriebnahme und die Diagnose.
• Schutzfunktionen gewährleisten einen sicheren Betrieb bei korrekter Verbindung.
• Das Metallgehäuse und die Schutzart IP65/IP67 ermöglichen den Einsatz in industriellen Umgebungen.

Installations- und Bedienungsanleitung

• Beachten Sie die nicht flächenbündige Montageart gemäß den Konstruktionsspezifikationen des Sensors.
• Verwenden Sie beim Anschluss den entsprechenden M8-Stecker mit A-Codierung.
• Um die Abschirmung aufrechtzuerhalten, ist es notwendig, den Gegenstecker ordnungsgemäß festzuziehen.
• Beachten Sie bei der Montage das vorgeschriebene Anzugsdrehmoment der mechanischen Teile.
• Vor der Inbetriebnahme die korrekte Ausgangsleistung und den Stromanschluss überprüfen.

Sicherheitshinweis

• Die Installation und die elektrischen Anschlüsse dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
• Eine fehlerhafte Verdrahtung kann zu Schäden am Sensor oder an nachgeschalteten Geräten führen.
• Beachten Sie den Nennspannungsbereich und die Ausgangslast.
• Bei industriellen Anwendungen muss der Sensor entsprechend der Sicherheitsauslegung des gesamten Geräts verwendet werden.
• Die Installation muss von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
