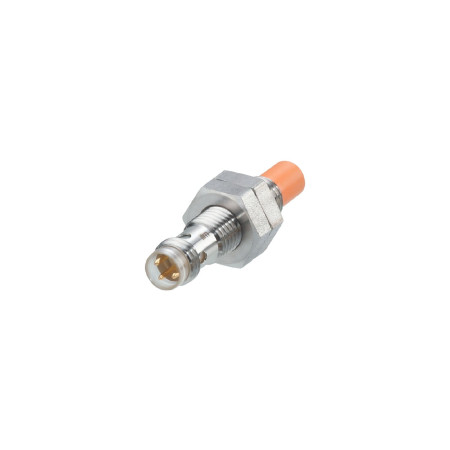

Senzor inductiv IFM IE5340 cu filet M8

Senzorul inductiv IFM IE5340 este un senzor cilindric filetat pentru detectarea fără contact a obiectelor metalice în aplicații de automatizare și mașini. Carcasa scurtă facilitează utilizarea în spațiu de instalare limitat. Senzorul este proiectat pentru alimentare cu curent continuu și este echipat cu o ieșire de comutare normal deschisă. Semnalizarea LED vizibilă permite verificarea stării de comutare în timpul funcționării.

Specificații tehnice

• Model: IFM IE5340
• Tip senzor: senzor inductiv
• Proiectare electrică: PNP/NPN
• Funcție de ieșire: normal deschisă
• Distanță de detectare: 5 mm
• Distanță reală de detectare Sr: 5 ± 10 %
• Distanță de lucru: 0 până la 4,05 mm
• Tensiune de alimentare: 10 până la 30 V CC
• Clasa de protecție: III
• Protecție la polaritate inversă: da
• Protecție la scurtcircuit: da
• Protecție la supraîncărcare: da
• Cădere maximă de tensiune la ieșirea de comutare CC: 3,5 V
• Curent minim de sarcină: 2 mA, numai în funcționare cu două fire
• Curent rezidual maxim: 0,5 mA, numai în funcționare cu două fire
• Curent continuu al ieșirii de comutare CC: 100 mA
• Frecvență de comutare CC: 600 Hz
• Designul carcasei: filetată
• Dimensiuni: M8 x 1 / lungime 40 mm
• Denumire filet: M8 x 1
• Metodă de montare: montare neîncastrată
• Protecție: IP65, IP67 când piesa de îmbinare a conectorului este strânsă corect
• Temperatura ambiantă: 0 până la 60 °C
• Conector: 1 x M8, codat A
• Indicare stare: 4x LED, galben
• Greutate: 13,8 g
• Material carcasă: oțel inoxidabil 1.4401 / 316
• Material suprafață senzorială: LCP, portocaliu
• Materialul ferestrei LED: PPSU
• Piuliță de blocare: oțel inoxidabil 1.4401 / 316

Funcții și caracteristici

• Detectarea fără contact a obiectelor metalice.
• Design cilindric scurt pentru instalare în locuri cu spațiu limitat.
• Indicare vizibilă a stării de comutare prin LED.
• Poate fi utilizat ca unitate cu trei fire sau cu două fire.
• Carcasă metalică filetată pentru montare mecanică sigură.
• Design cu montare neîncastrată.
• Conector M8 cu codare A.
• Protecție integrată împotriva polarității inverse, scurtcircuitului și supraîncărcării.

Ideal pentru

• Automatizare industrială.
• Detectarea poziției și prezenței pieselor metalice.
• Dispozitive de asamblare, manipulatoare și linii de producție.
• Aplicații cu spațiu de instalare limitat.
• Mașini și echipamente care necesită detectare fără contact.

Conținutul pachetului

• Senzor inductiv IFM IE5340
• 2 piulițe de blocare

De ce să alegeți acest produs?

• Dimensiunile compacte cu filet M8 x 1 facilitează integrarea în unitățile mașinii.
• Principiul de detectare fără contact limitează uzura mecanică.
• Indicarea stării de comutare simplifică punerea în funcțiune și diagnosticarea.
• Funcțiile de protecție asigură funcționarea în siguranță atunci când sunt conectate corect.
• Carcasa metalică și gradul de protecție IP65/IP67 permit utilizarea în medii industriale.

Instrucțiuni de instalare și utilizare

• Respectați metoda de montare neîncastrată conform specificațiilor de proiectare ale senzorului.
• La conectare, utilizați conectorul M8 corespunzător cu codare A.
• Pentru a menține ecranarea, este necesar să strângeți corect conectorul de conectare.
• În timpul asamblării, respectați cuplul de strângere prescris pentru piesele mecanice.
• Înainte de punere în funcțiune, verificați ieșirea și conexiunea corectă a alimentării.

Notificare de siguranță

• Efectuați instalarea și conexiunile electrice numai atunci când alimentarea cu energie electrică este deconectată.
• Cablarea incorectă poate duce la deteriorarea senzorului sau a echipamentului din aval.
• Respectați intervalul tensiunii nominale de alimentare și sarcina de ieșire.
• În aplicațiile industriale, senzorul trebuie utilizat în conformitate cu proiectul de siguranță al întregului dispozitiv.
• Instalarea trebuie efectuată de către o persoană cu calificări electrice corespunzătoare.
