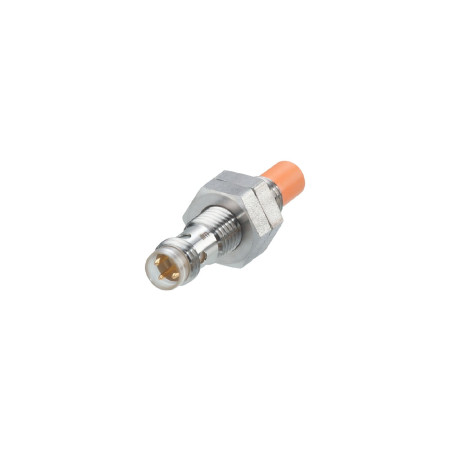

Induktiv sensor IFM IE5340 med M8-gevind

Den induktive sensor IFM IE5340 er en cylindrisk gevindsensor til berøringsfri detektering af metalgenstande i automatiserings- og maskinapplikationer. Det korte hus muliggør brug i begrænset installationsplads. Sensoren er designet til DC-strømforsyning og er udstyret med en normalt åben koblingsudgang. Synlig LED-signalering muliggør kontrol af koblingsstatus under drift.

Tekniske specifikationer

• Model: IFM IE5340
• Sensortype: induktiv sensor
• Elektrisk design: PNP/NPN
• Udgangsfunktion: normalt åben
• Tasteafstand: 5 mm
• Reel tasteafstand Sr: 5 ± 10 %
• Arbejdsafstand: 0 til 4,05 mm
• Forsyningsspænding: 10 til 30 V DC
• Beskyttelsesklasse: III
• Beskyttelse mod omvendt polaritet: ja
• Kortslutningsbeskyttelse: ja
• Overbelastningsbeskyttelse: ja
• Maksimalt spændingsfald ved DC-koblingsudgangen: 3,5 V
• Minimum belastningsstrøm: 2 mA, kun i to-leder drift
• Maksimal reststrøm: 0,5 mA, kun i to-leder drift
• Kontinuerlig strøm for DC-koblingsudgangen: 100 mA
• DC-koblingsfrekvens: 600 Hz
• Husdesign: gevindskåret
• Dimensioner: M8 x 1 / længde 40 mm
• Gevindbetegnelse: M8 x 1
• Monteringsmetode: ikke-planmontering
• Beskyttelse: IP65, IP67 når forbindelsesstykket er korrekt spændt
• Omgivelsestemperatur: 0 til 60 °C
• Stik: 1 x M8, A-kodet
• Statusindikation: 4x LED, gul
• Vægt: 13,8 g
• Husmateriale: rustfrit stål 1.4401 / 316
• Føleoverflademateriale: LCP, orange
• LED-vinduesmateriale: PPSU
• Låsemøtrik: rustfrit stål 1.4401 / 316

Funktioner og egenskaber

• Berøringsfri detektion af metalgenstande.
• Kort cylindrisk design til installation, hvor pladsen er begrænset.
• Synlig indikation af koblingsstatus via LED.
• Kan bruges som en tre- eller to-tråds enhed.
• Gevindforsynet metalhus for mekanisk sikker montering.
• Ikke-planmonteret design.
• M8-stikforbindelse med A-kodning.
• Integreret beskyttelse mod omvendt polaritet, kortslutning og overbelastning.

Ideel til

• Industriel automatisering.
• Positions- og tilstedeværelsesdetektion af metaldele.
• Monteringsinventar, manipulatorer og produktionslinjer.
• Applikationer med begrænset installationsplads.
• Maskiner og udstyr, der kræver kontaktløs registrering.

Pakkens indhold

• Induktiv sensor IFM IE5340
• 2 låsemøtrikker

Hvorfor vælge dette produkt?

• Kompakte dimensioner med M8 x 1 gevind letter integration i maskinenheder.
• Det kontaktløse registreringsprincip begrænser mekanisk slid.
• Indikationen af koblingsstatus forenkler idriftsættelse og diagnosticering.
• Beskyttelsesfunktioner understøtter sikker drift ved korrekt tilslutning.
• Metalhuset og IP65/IP67-beskyttelsen muliggør brug i industrielle miljøer.

Installations- og betjeningsvejledning

• Overhold den ikke-planforsænkede monteringsmetoden i henhold til sensorens designspecifikation.
• Brug det tilsvarende M8-stik med A-kodning ved tilslutning.
• For at opretholde afskærmningen er det nødvendigt at stramme modstikket korrekt.
• Overhold det foreskrevne tilspændingsmoment for de mekaniske dele under monteringen.
• Før idriftsættelse skal det kontrolleres, at udgangseffekt og strømtilslutning er korrekt.

Sikkerhedsmeddelelse

• Udfør kun installation og elektriske tilslutninger, når strømforsyningen er afbrudt.
• Forkert ledningsføring kan resultere i beskadigelse af sensoren eller det efterfølgende udstyr.
• Overhold det nominelle forsyningsspændingsområde og udgangsbelastningen.
• I industrielle applikationer skal sensoren anvendes i overensstemmelse med hele enhedens sikkerhedsdesign.
• Installationen skal udføres af en person med passende el-kvalifikationer.
